プリント ベルトの内側の清掃

プリンターでメンテナンスが必要であることが認識されています。

1

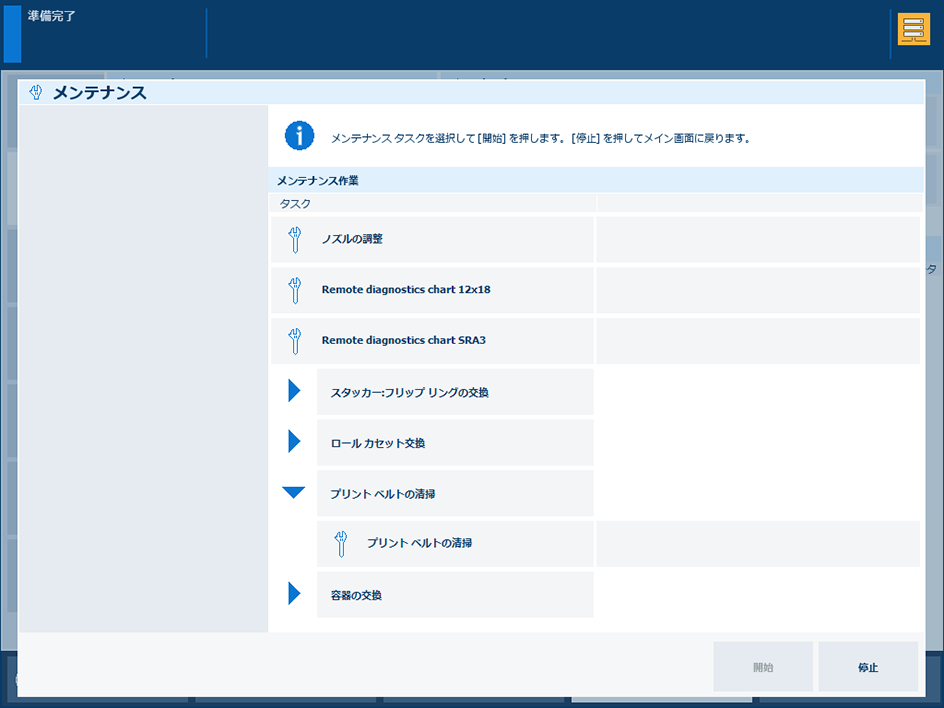

1. ダッシュボードのメンテナンスキーシンボルにタッチします。

2. [プリント ベルトの清掃]  → [プリント ベルトの清掃]  を選択します。

2

[開始] を押し、資格情報を入力します。

3

[ロック解除] にタッチして、印刷モジュールのドアをロック解除します。

4

印刷モジュールの左右の上部ドアと下部ドアを開きます。

5

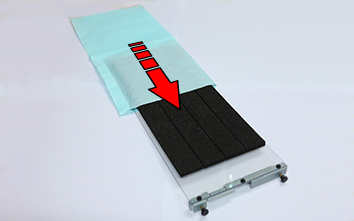

プリントベルト清掃ツールを手に取り、フォームストリップを上にしてツールを持ちます。清掃布を清掃プレートにかぶせます。清掃布の開いた側の縁が左側になるようにしてください。

6

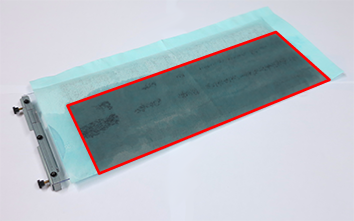

清掃液 SU70 を使用して、右側から最初の 3 つのフォームストリップの清掃布を湿らせます。

7

プリントベルト清掃ツールをプリントベルトの下に挿入します。

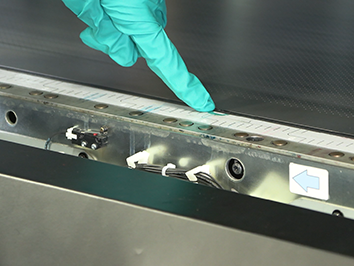

1. プリントベルトを持ち上げます。

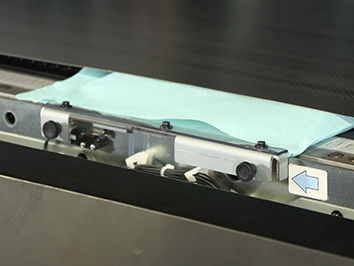

2. 清掃布を付けたプリントベルト清掃ツールを、青い矢印が示す位置に合わせて、プリントベルトの下に配置します。

8

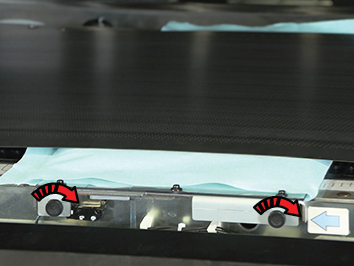

2 本のボルトを時計回り方向に回して、清掃プレートをしっかりとロックします。

9

印刷モジュールの上部ドアと下部ドアを閉じます。プリントベルトが作動し、約 3 分で稼働します。

10

操作パネルにプリントベルトが停止したと表示された場合は、印刷モジュールの左の上部ドアと下部ドアを開きます。

11

2 本のボルトを反時計回り方向に回して、清掃プレートをロック解除します。

12

清掃プレートを取り外します。

13

新しい清掃サイクルが必要かどうかを判断するには、使用済みクロスの汚れを確認します。

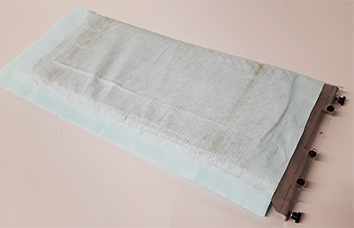

新しい清掃サイクルは必要ありません。

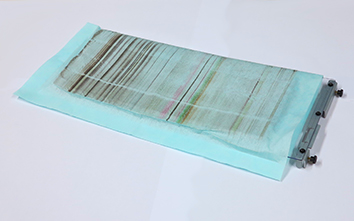

新しい清掃サイクルが必要です。

14

• プリントベルトを再度清掃するには、新しい清掃布を使用して、手順 5 ～ 13 を繰り返します。

  メモ

  プリントベルトの内側を清掃するには、汚れの程度にもよりますが、通常 1 ～ 4 回の清掃サイクルが必要です。

• プリントベルトの清掃を終了するには、「[完了] 」をタッチします。

15

印刷モジュールの上部ドアと下部ドアを閉じます。

16

操作パネルで [確認] をタッチします。
