Wenn die Innenseite des Drucktransportbandes schmutzig ist, werden auf der Instrumententafel die entsprechende Meldung und das Wartungssymbol angezeigt, dargestellt durch einen orangefarbenen Schraubenschlüssel. Nach Anzeige dieser Meldung muss innerhalb von 12 Stunden die Innenseite des Drucktransportbandes gereinigt werden.
|
Der Drucker erkennt, dass ein Wartungseingriff erforderlich ist. |
Position des DruckmodulsDie folgenden Hilfsmittel sind erforderlich:
Sie benötigen die Berechtigung für den Zugriff auf die Wartungsaufgaben und die Konfigurationseinstellungen.
Sie benötigen das Reinigungswerkzeug und die Reinigungstücher für das Drucktransportband.
Sie benötigen eine Flasche des Reinigungsmittels SU70.
Das Anleitungsvideo für diese Wartungsaktion ist verfügbar, siehe Reinigen der Innenseite des Drucktransportbandes.
HINWEIS
Es wird empfohlen, bei der Arbeit mit Tinte, ColorGrip, SU70 oder PML Nitrilhandschuhe zu verwenden, um die Hände sauber zu halten. Weitere Informationen finden Sie in den entsprechenden Material-Sicherheitsdatenblättern (https://sus.cpp.canon/8MNMLB3F).
Tinten, ColorGrip, PML und/oder SU70 enthalten 1,2-Benzisothiazol-3(2H)-one. Im Hinblick auf die Gesundheit und Sicherheit am Arbeitsplatz ist es nicht empfehlenswert, dass Personen, die empfindlich auf Chemikalien reagieren (z. B. Asthmatiker) mit Tinte oder Chemikalien arbeiten.
Falls Sie eine Flüssigkeit verschütten, wischen Sie die Tropfen mit Einweg-Handtüchern auf und geben Sie diese anschließend in einen geeigneten verschließbaren Behälter, um sie der Entsorgung zuzuführen.
Es ist wichtig, dass Sie das Verfahren genau in der unten angegebenen Reihenfolge durchführen.
|
Aktion |
||
|---|---|---|
|
1 |
|
|
|
2 |

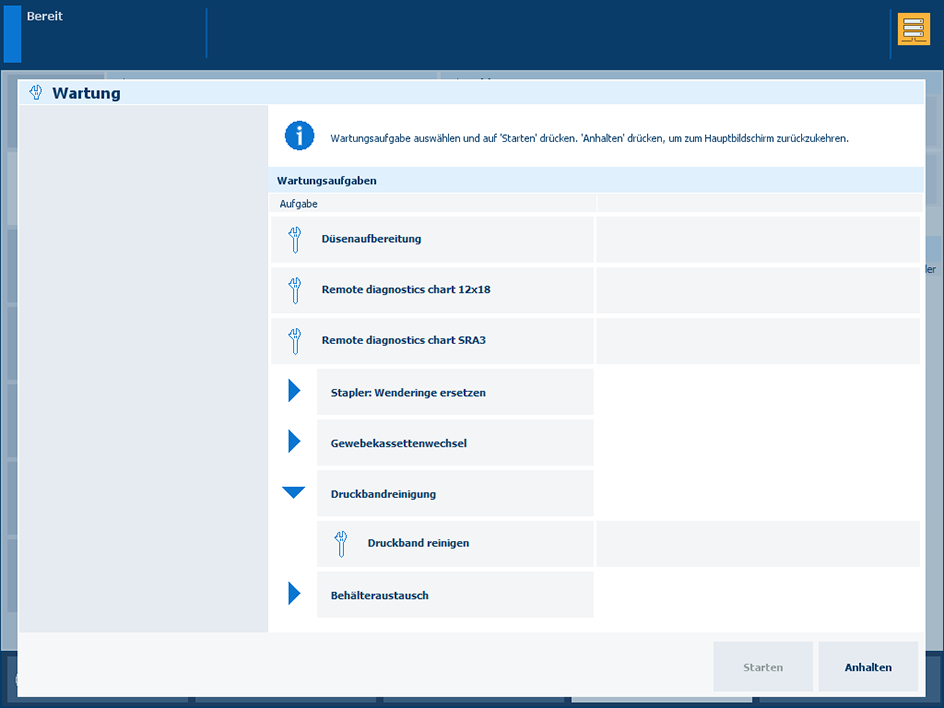

Drücken Sie auf [Starten] und geben Sie Ihre Anmeldeinformationen ein. |
|
|
3 |
Berühren Sie [Entsperren], um die Tür des Druckmoduls zu entriegeln. |
|
|
4 |
Öffnen Sie die linke und rechte obere und untere Tür des Druckmoduls. |
|
|
5 |

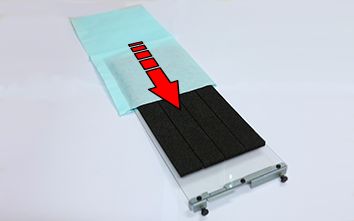

Nehmen Sie das Reinigungswerkzeug für das Drucktransportband und halten Sie es so, dass die Schaumstoffstreifen nach oben zeigen. Schieben Sie ein Reinigungstuch über die Reinigungsplatte und achten Sie darauf, dass sich die Lasche des Reinigungstuches auf der linken Seite befindet. |
|
|
6 |
Benutzen Sie die Reinigungsflüssigkeit SU70, um das Reinigungstuch auf den ersten drei Schaumstoffstreifen zu befeuchten, beginnend auf der rechten Seite. |
|
|
7 |

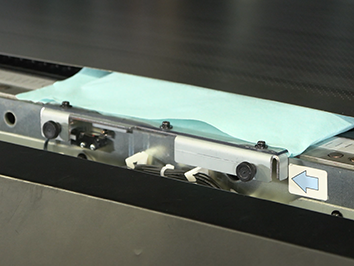

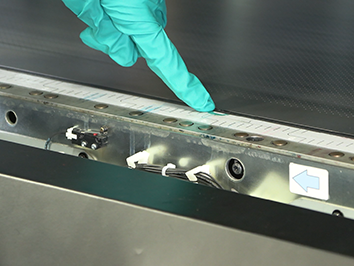

Führen Sie das Reinigungswerkzeug für das Druckband unter das Drucktransportband ein.
|
|
|
8 |

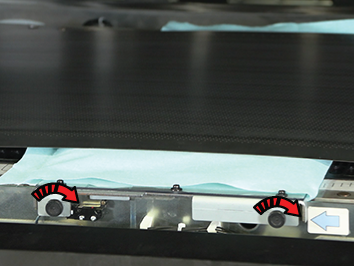

Drehen Sie die beiden Bolzen im Uhrzeigersinn, um die Reinigungsplatte fest zu verriegeln. |
|
|
9 |
Schließen Sie die obere und die untere Tür des Druckmoduls. Das Drucktransportband beginnt für ungefähr 3 Minuten zu laufen. |
|
|
10 |
Wenn das Bedienfeld anzeigt, dass das Drucktransportband angehalten hat, öffnen Sie die linke obere und untere Tür des Druckmoduls. |
|
|
11 |
Drehen Sie die beiden Schrauben gegen den Uhrzeigersinn, um die befestigte Reinigungsplatte zu lösen. |
|
|
12 |
Entfernen Sie die Reinigungsplatte. |
|
|
13 |

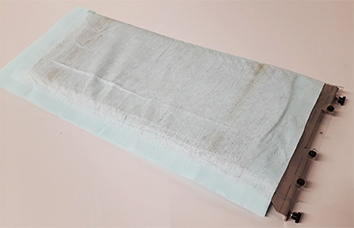

Überprüfen Sie die Verschmutzung des verwendeten Reinigungstuchs, um festzustellen, ob ein neuer Reinigungszyklus erforderlich ist. |
|
|

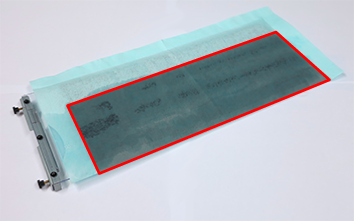

Neuer Reinigungszyklus ist nicht erforderlich. |
|
|
|

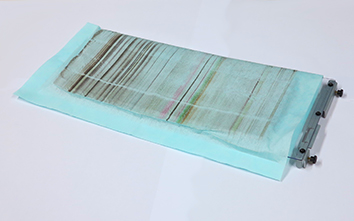

Neuer Reinigungszyklus ist erforderlich. |
|
|
|
14 |
|
|
|
15 |
Schließen Sie die obere und die untere Tür des Druckmoduls. |
|
|
16 |
Berühren Sie [Bestätigen] auf dem Bedienfeld. |
|
Entsorgen Sie die benutzten Reinigungstücher.
