Reinigen des Lineals

Einführung

Der Drucker verwendet ein Lineal zur Steuerung des Druckkopfschlittens. Ein verschmutztes Lineal stört die Steuerung des Druckkopfschlittens. Bei Verunreinigungen können Sie das Lineal reinigen.

Video: Reinigen des Lineals.

HINWEIS

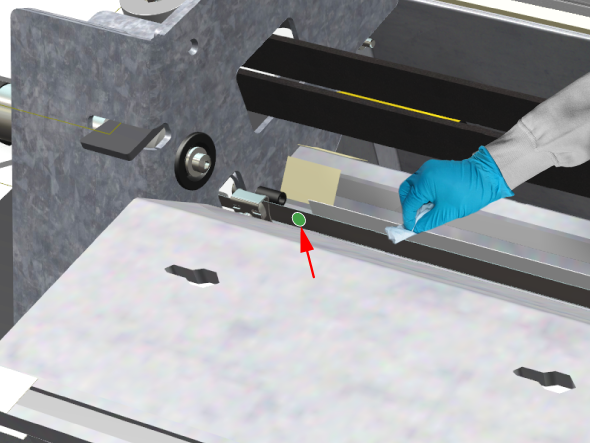

Sie können mit einem grünen Punkt markierte Lineale reinigen. Reinigen Sie kein Lineal, das nicht mit einem grünen Punkt gekennzeichnet ist.

Warum und wann dieser Vorgang ausgeführt wird

Wenn das Bedienfeld den Fehler 5709 anzeigt, reinigen Sie bitte das Lineal.

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Fusselfreie Tücher

  • Reinigungsflüssigkeit IPA

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

WICHTIG

Verwenden Sie die vorgesehene Reinigungsflüssigkeit. Benutzen Sie keine anderen Reiniger.

Prozedur

  1. Öffnen Sie die obere Abdeckung des Druckers.
  2. Ziehen Sie die für den Colorado M-series zugelassenen Handschuhe an.

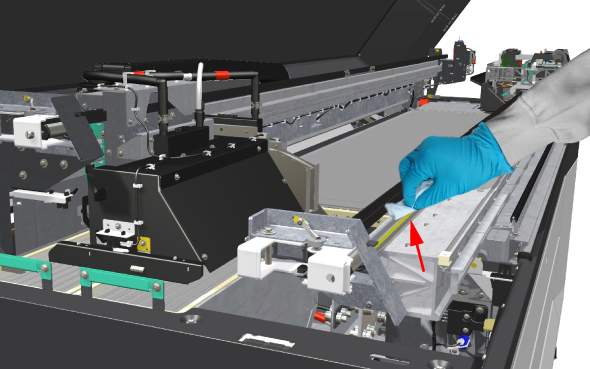

  3. Befeuchten Sie ein fusselfreies Tuch mit dem IPA -Reiniger und reinigen Sie die linke Seite des Lineals bis zum Druckkopfschlitten. Achten Sie darauf, dass das fusselfreie Tuch die Vorder- und Rückseite des Lineals abdeckt.
  4. Schließen Sie die obere Abdeckung.
  5. Starten Sie den Wartungsvorgang über das Bedienfeld. Stellen Sie sicher, dass [Automatische Düsenoptimierung] nicht aktiviert ist. Weitere Informationen finden Sie unter Starten den regelmäßigen Wartung.
  6. Warten Sie, bis sich der Druckkopfschlitten in der Reinigungsposition befindet.
  7. Öffnen Sie die obere Abdeckung.
  8. Befeuchten Sie einen fusselfreien Lappen mit dem IPA-Reiniger, und reinigen Sie die Glasplatte vor dem Lineal.
  9. Entsorgen Sie die Handschuhe und Tücher als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  10. Schließen Sie die obere Abdeckung.
  11. Tippen Sie am Bedienfeld auf [Abgeschlossen], um den Wartungsvorgang abzuschließen.
