Kromě dlouhých listů je velkokapacitní modul papíru XL vhodný také pro média o standardní velikosti.
Zásobník papíru podává média lícem nahoru. Při vložení obálek do velkokapacitního modulu papíru XL je nutné použít vodítko obálek.
UPOZORNĚNÍ
Před připojením napájecího kabelu ke zdroji napájení nezapomeňte velkokapacitní modul papíru XL uzemnit.
Před odpojením uzemnění velkokapacitního modulu papíru XL nezapomeňte odpojit napájecí kabel od zdroje napájení.
Při manipulaci s papírem dejte pozor, abyste si nepořezali ruce o jeho okraje.
DŮLEŽITÉ
Když zvednete vnitřní zvedák zásobníku papíru, například když něco upustíte, nezvedejte jej o více než 50 mm / 2" nebo diagonálně. Mohlo by dojít k poruše či poškození zařízení.
Při zakládání médií neudeřte do pravého vodítka papíru. Mohlo by dojít k poruše či poškození zařízení.

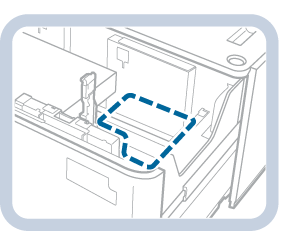

Do prázdných částí zásobníku papíru nikdy nepokládejte papír ani nic jiného. Může to způsobit uvíznutí papíru.
DŮLEŽITÉ
Do otvoru rozfukovače velkokapacitního modulu papíru nevkládejte spony na papír ani jiné předměty.
Dbejte na pečlivé dodržení pokynů. Pokud nevložíte média správně, může dojít k uvíznutí papíru, znečištění částí zařízení nebo špatné kvalitě tisku.
Zkontrolujte a připravte média.
V případě potřeby přepněte systém tisku z režimu spánku.
|
Činnost |
||
|---|---|---|
|
1 |
Stisknutím tlačítka (1) otevřete velkokapacitní zásobník papíru (2). |
|
|
2 |
Fixační držák pro dlouhé listy umístěte po pravé straně velkokapacitního zásobníku papíru. |
|
|
3 |

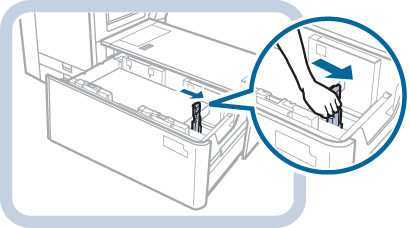

Pravou vodicí lištu papíru straně posuňte na pravou stranu zásobníku papíru, aby mezi nimi bylo dostatek místa pro založení papíru. |
|
|
4 |
Vyjměte všechna média.  POZNÁMKA
Pokud je pravá vodicí lišta papíru v pozici pro držení dlouhých listů, rozsvítí se indikátor velikosti papíru. V tom případě přesuňte pravou vodicí lištu papíru do pozice pro média ve standardní velikosti. |
|
|
5 |
Stiskněte páčku a posuňte vodítka papíru tak, aby mezi nimi bylo dostatek místa pro založení papíru. |
|
|
6 |
V případě pohlednicí zatlačte na páku a posuňte vodicí lištu papíru do pozice pro pohlednice. |
|
|
7 |
Založte stoh médií vysoký přibližně 10 mm / 4". |
|
|
8 |

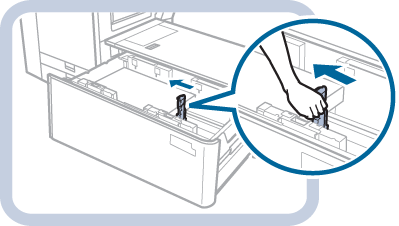

Zatlačte na páku a posuňte vodicí lišty papíru ke stohu médií. |
|
|
9 |
Pravou vodicí lištu papíru přesuňte ke stohu médií. DŮLEŽITÉ
Dbejte na to, aby byla pravá vodicí lišta papíru správně zarovnána s použitými značkami velikosti papíru. Pokud nezarovnáte pravé vodítko papíru správně, může dojít k uvíznutí papíru, špatné kvalitě tisku nebo znečištění částí zařízení. |
|
|
10 |
Pokračujte v zakládání dalších stohů médií o výšce přibližně 20 mm / 3/4". |
|
|
11 |
Pokračujte v zakládání dalších stohů médií o výšce přibližně 20 mm / 3/4". DŮLEŽITÉ
|
|
|
12 |
Opatrně zavřete zásobník papíru. Dbejte na to, aby zapadl na místo. UPOZORNĚNÍ
Při zavírání velkokapacitního modulu papíru dejte pozor, abyste si nepřiskřípli prsty. Mohli byste si způsobit zranění. |
|
Když dojde k uvíznutí papíru nebo když si všimnete špatné kvality tisku, otočte stoh médií a založte jej znovu. Znovu nezakládejte texturovaný, jednostranně potahovaný nebo již potištěný papír, předejdete tak dalším uvíznutím papíru. V uvedených případech použijte nový stoh médií.
Zbývající média pevně zabalte zpět do původního obalu a tento balíček uložte na suché místo, mimo dosah přímého slunečního záření a vysokých teplot.
).
/
). Použijte správnou orientaci obálek.
