När du har mätt diagrammen visar feedbackfönstret resultaten av proceduren. En inställning i Settings Editor styr om det visas ett grundläggande eller detaljerat informationsfönster (standard).
Det grundläggande informationsfönstret visar om mätningarna slutfördes korrekt eller inte.
Det detaljerade informationsfönstret visas detaljerad information om mätningarna. Det här avsnittet beskriver informationen i det detaljerade informationsfönstret.
Du kan välja att spara de nya kalibreringskurvorna eller kasta resultaten beroende på feedbackinformationen.

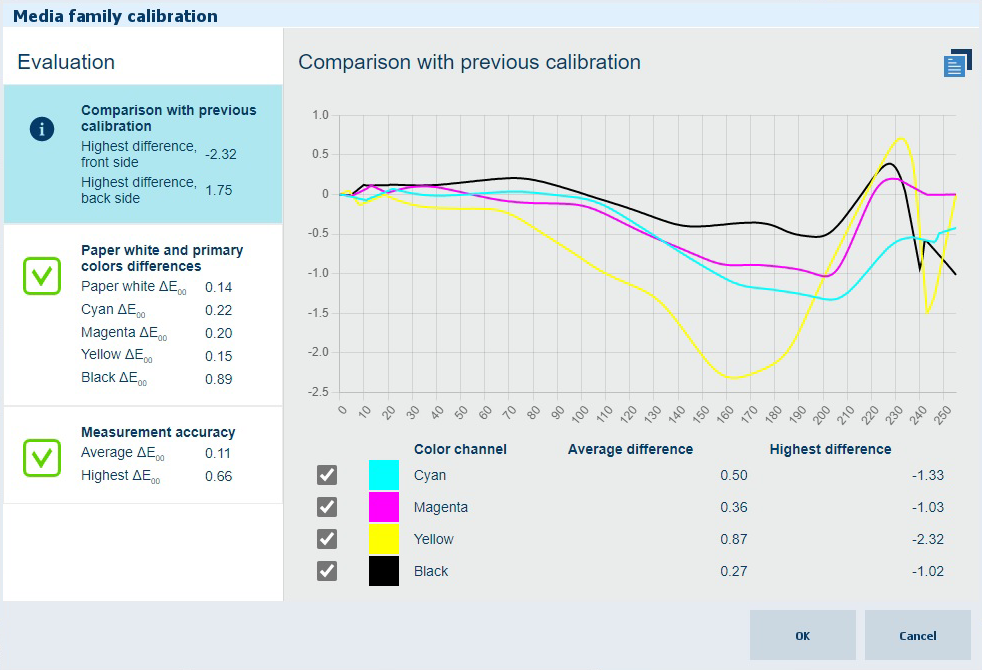

Jämförelsen med föregående kalibrering informerar dig om hur brådskande den här materialfamiljkalibreringen var.
Sammanfattningsområdet visar högsta och genomsnittliga skillnader mellan de två kalibreringarna per färgkanal.
Om du trycker på sammanfattningsområdet kan du se rader som visar hur kurvorna för den här och den föregående kalibreringen skiljer sig åt. Horisontella linjer betyder att kurvorna är identiska. När en eller flera kurvor uppvisar stora skillnader kan den nya materialfamiljkalibreringen anses vara nödvändig.
Tryck på ikonen i det övre högra hörnet för att växla mellan framsida och baksida:
OBS!
För den första kalibreringen av materialutskriftsläget finns det inga referensvärden och därför finns det inte heller någon feedbackinformation.

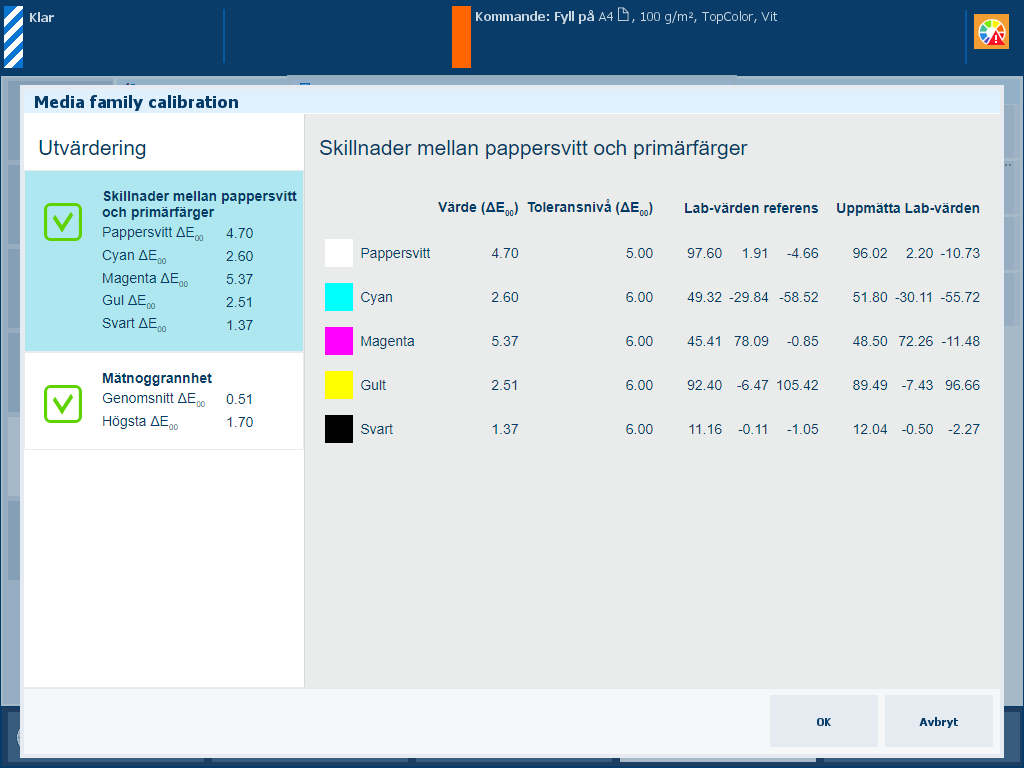

Feedback i fönstret för uppmätt pappersvitt och uppmätta primärfärger visar hur mycket mätningarna avviker från referensvärdena. Referensvärdena hämtas från den första kalibreringen av materialutskriftsläget. Referensvärdena beräknas igen när materialutskriftsläget har en ny utmatningsprofil.
Sammanfattningen och den detaljerade vyn visar skillnaderna, de uppmätta värdena och referensfärgvärdena för båda sidorna.
OBS!
För den första kalibreringen av materialutskriftsläget finns det inga referensvärden och därför finns det inte heller någon feedbackinformation.
Informationen om mätnoggrannhet anger om korrigeringarna har mätts korrekt. Därför används toleransnivåer.
Diagram måste mätas korrekt inom vissa hastighetsgränser. Även om kalibreringsguiden visar att du måste mäta och när du måste göra om en mätning kan det ändå hända att mätningarna inte har utförts korrekt.
Sammanfattningsområdet visar genomsnittliga och högsta skillnader mellan de uppmätta värdena och referensvärdena.
Du kan visa mer information om du trycker på sammanfattningsområdet. Alla uppmätta korrigeringar för båda kalibreringsdiagrammen återges i värmekartan. Värmekartan anger hur exakta mätningarna av korrigeringarna har utförts.
Om feedbacken visar att mätningarna inte var korrekta enligt de konfigurerade toleransnivåerna ska materialfamiljkalibreringen utföras igen.
Värmekartans korrigeringar är gröna, röda eller har en övertoning mellan grönt och rött. På så sätt visar färgen vilka korrigeringar som är korrekt, felaktigt eller misstänkt uppmätta. De toleransnivåer som har ställts in för materialfamiljkalibreringen avgör när korrigeringarna blir röda och gröna.

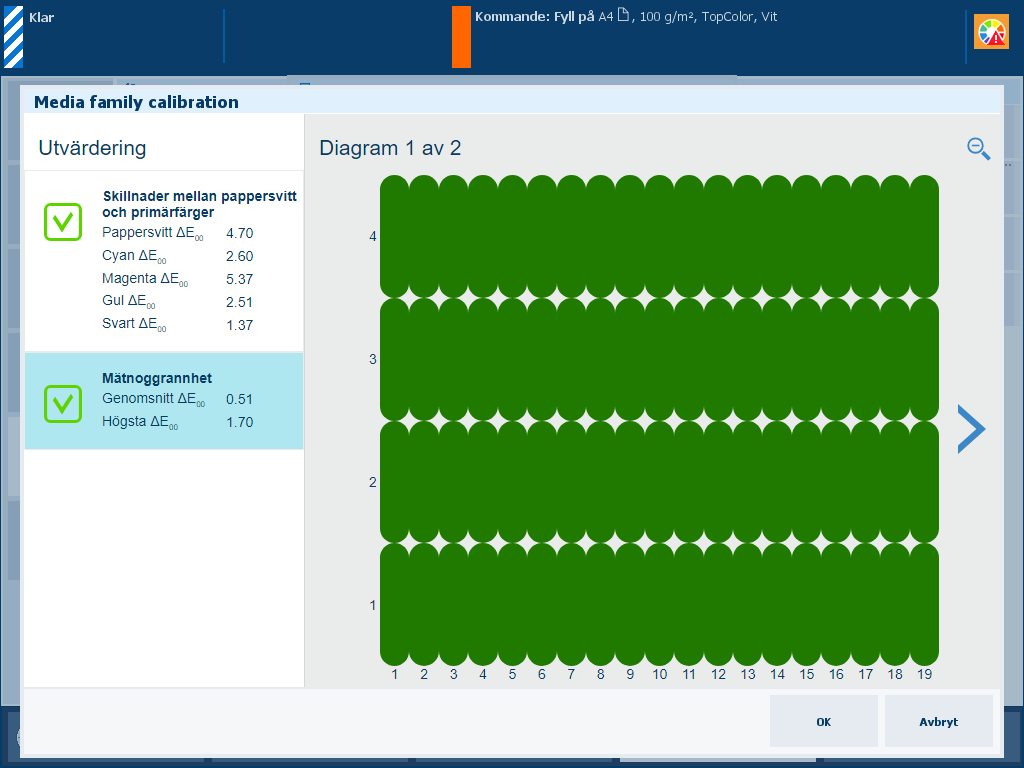

Tryck på sammanfattningsinformationen. Värmekartan visas.
Tryck på symbolerna > och < för att bläddra i kalibreringsdiagrammen. Klicka på zoomknappen för att zooma in eller ut.
I det här exemplet visar värmekartan gröna, orange och röda korrigeringar. Korrigeringen innehåller mer information om de uppmätta färgerna, referensfärgerna och färgskillnaderna.
Använd zoomsymbolen för att zooma in på en detalj i värmekartan.

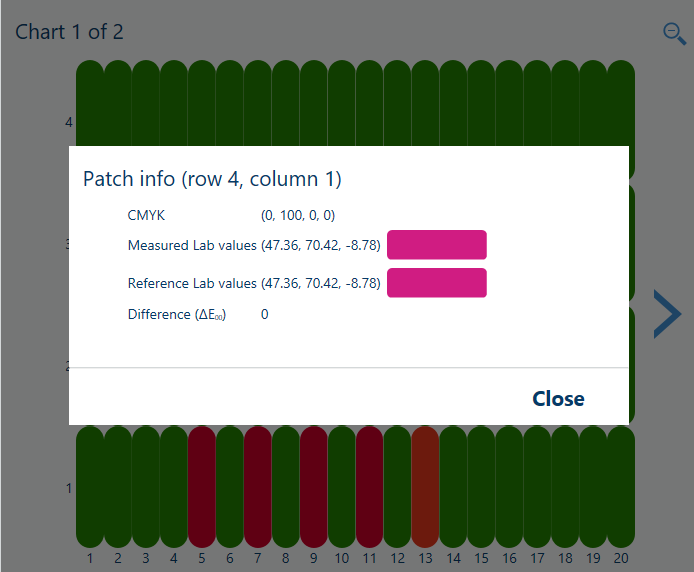

När du trycker på en grön korrigering i värmekartan ligger färgskillnaden inom den inställda toleransnivån.

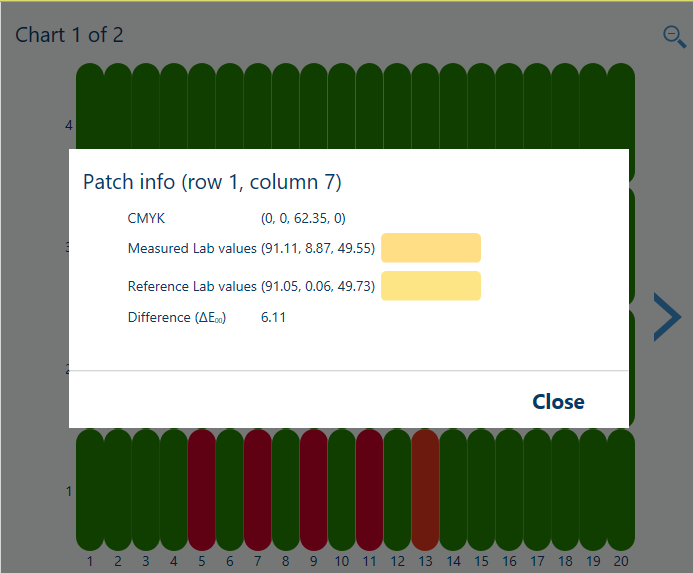

Uppfyller toleransnivåOm du trycker på en röd korrigering ligger färgskillnaden (6.11) utanför den inställda toleransnivån (5).
Överstiger toleransnivå
