După măsurarea tabelelor, fereastra de feedback afișează rezultatele procedurii efectuate. În funcție de o setare din Settings Editor, veți vedea o fereastră cu feedback de bază sau una cu feedback detaliat (opțiunea implicită).
Fereastra cu feedback de bază indică dacă măsurătorile au fost finalizate cu succes sau nu.
Fereastra cu feedback detaliat afișează măsurătorile în detaliu. Acest subiect descrie informațiile din fereastra de feedback detaliat.
În funcție de informațiile de feedback, puteți decide să salvați noile curbe de calibrare sau să renunțați la rezultate.

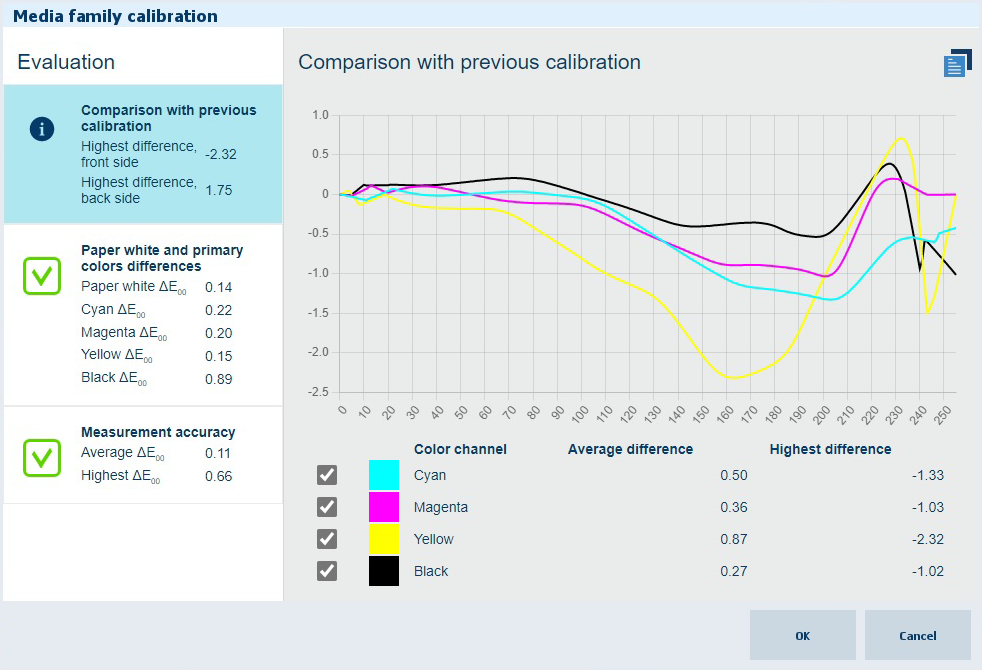

Comparația cu calibrarea anterioară vă informează cât de urgentă a fost calibrarea familiei respective de suporturi de imprimare.
Zona sumarului afișează diferența maximă și cea medie între două calibrări pentru fiecare canal de culoare.
Atunci când atingeți zona sumarului, veți vedea linii care indică modul în care deviază curbele calibrării curente și ale calibrării anterioare. Liniile orizontale indică faptul că aceste curbe sunt identice. Când una sau mai multe curbe prezintă diferențe semnificative, se poate considera că este necesară o nouă calibrare a familiei de suporturi de imprimare.
Atingeți pictograma din colțul din dreapta-sus pentru a comuta între față și verso:
NOTĂ
Pentru prima calibrare din modul de imprimare a suporturilor, nu există valori de referință și, prin urmare, nu există nici informații de feedback.

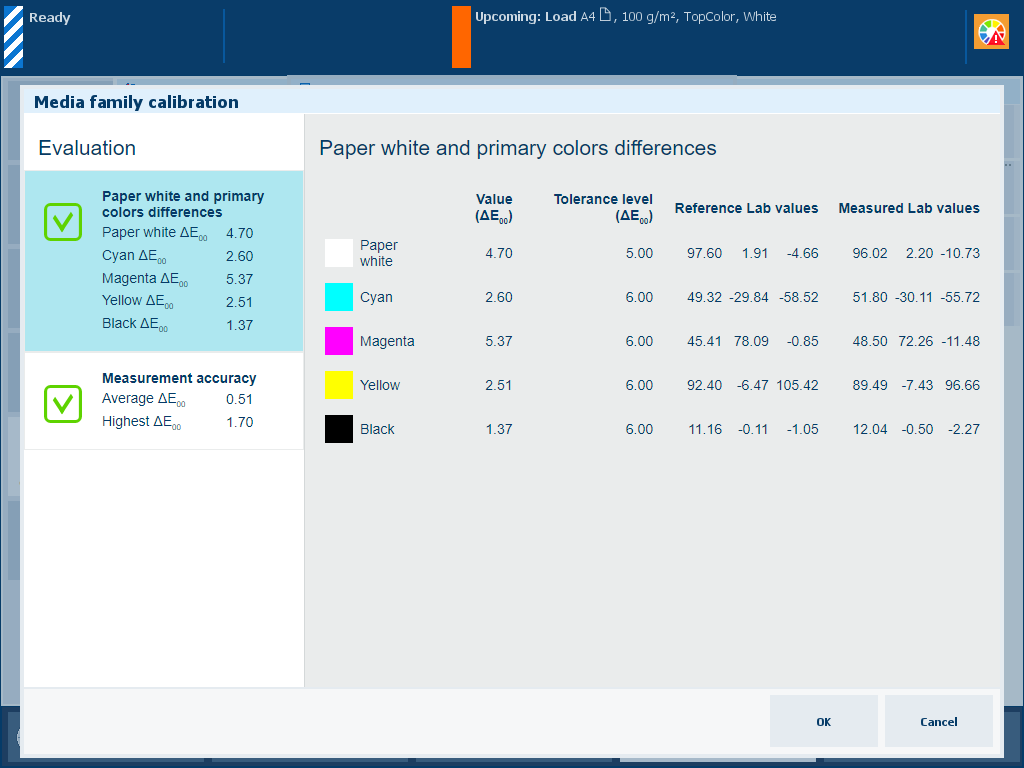

Feedback-ul din fereastra pentru albul hârtiei și culorile primare măsurate indică diferența dintre măsurători și valorile de referință. Valorile de referință sunt obținute la prima calibrare a modului de imprimare a suporturilor. Valorile de referință sunt recalculate atunci când modul de imprimare a suporturilor are un nou profil de ieșire.
Sumarul și vizualizarea detaliată prezintă diferențele, valorile măsurate și valorile de referință ale culorilor pentru ambele fețe.
NOTĂ
Pentru prima calibrare din modul de imprimare a suporturilor, nu există valori de referință și, prin urmare, nu există nici informații de feedback.
Informațiile privind precizia măsurătorilor indică dacă carourile au fost măsurate cu precizie. Prin urmare, se utilizează nivelurile de toleranță.
Tabelele trebuie măsurate corect, în anumite limite de viteză. Deși expertul de calibrare indică ce trebuie să măsurați și când trebuie să repetați o măsurătoare, este, totuși, posibil ca măsurătorile dvs. să nu fie efectuate corect.
Zona sumarului afișează diferența medie și diferența maximă între valorile măsurate și valorile de referință ale culorilor.

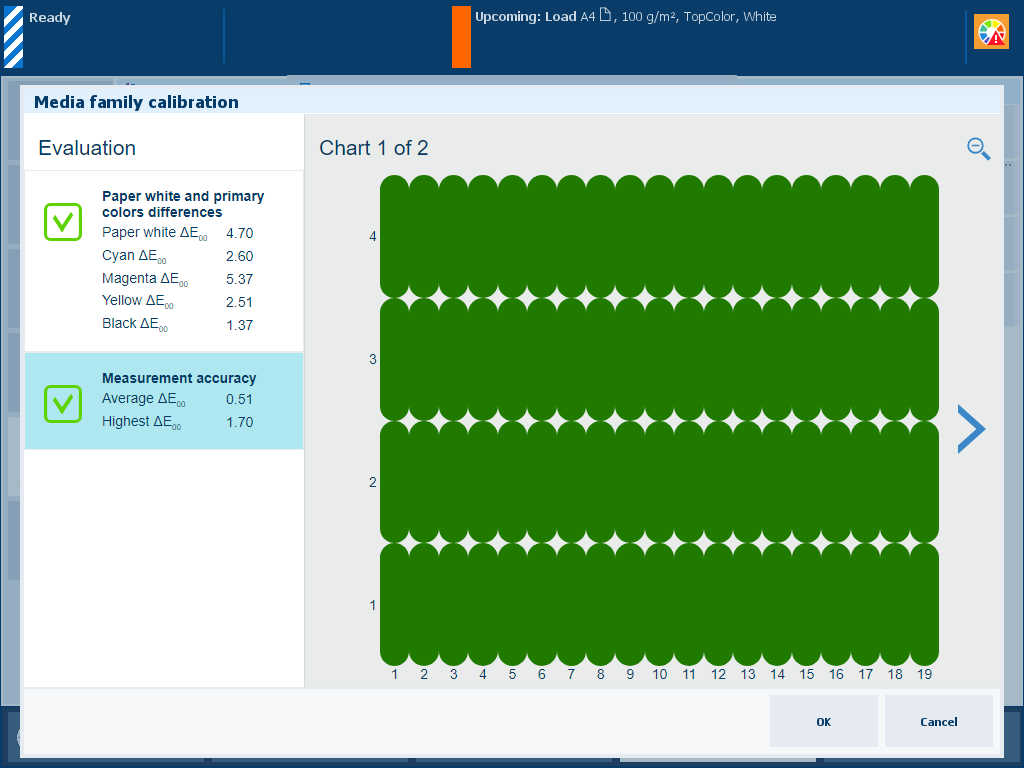

Atunci când atingeți zona sumarului, veți vedea mai multe informații. Fiecare pată măsurată din ambele tabele de calibrare este reprezentată pe harta termică. Harta termică indică precizia cu care au fost efectuate măsurătorile carourilor.
Când feedback-ul indică faptul că măsurătorile nu au fost suficient de precise pentru nivelurile de toleranță configurate, repetați calibrarea familiei de suporturi de imprimare.
Carourile de pe harta termică sunt verzi, roșii sau aflate pe un gradient între verde și roșu. În acest mod, culoarea indică carourile pentru care măsurătorile sunt corecte, incorecte sau suspecte. Nivelurile de toleranță setate pentru calibrarea familiei de suporturi de imprimare determină ce carouri devin roșii sau verzi.
Atingeți informațiile din sumar. Apare harta termică.
Atingeți simbolurile > și < pentru a derula prin tabelele de calibrare. Utilizați simbolul de zoom pentru a apropia sau depărta imaginea.
În acest exemplu, harta termică include carouri verzi, portocalii și roșii. O pată conține mai multe detalii despre culorile măsurate, culorile de referință și diferențele de culori.
Utilizați simbolul de zoom pentru a apropia un detaliu al hărții termice.

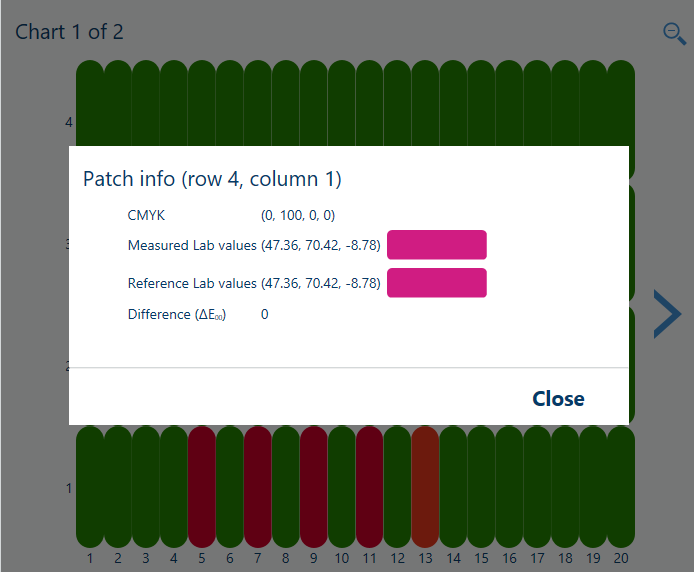

Când atingeți o pată verde de pe harta termică, diferența de culoare se înscrie în nivelul de toleranță setat.

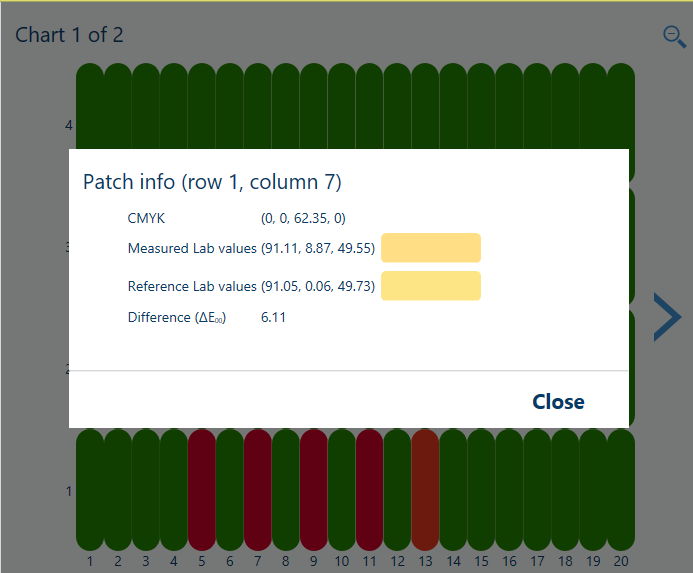

Respectarea nivelului de toleranțăCând atingeți o pată roșie, diferența de culoare (6,11) depășește nivelul de toleranță setat (5).
Depășirea nivelului de toleranță
