Etter at du har målt kartene, vil tilbakemeldingsvinduet vise resultatet av den utførte prosedyren. Avhengig av en innstilling i Settings Editor, vises et grunnleggende tilbakemeldingsvindu eller et detaljert tilbakemeldingsvindu (standard).
Vinduet for grunnleggende tilbakemelding viser om målingene ble fullført eller ikke.
Vinduet for detaljert tilbakemelding viser de detaljerte målingene. Dette emnet beskriver informasjonen i vinduet for detaljert tilbakemelding.
Avhengig av tilbakemeldingsinformasjonen kan du velge å lagre de nye kalibreringskurvene eller forkaste resultatene.

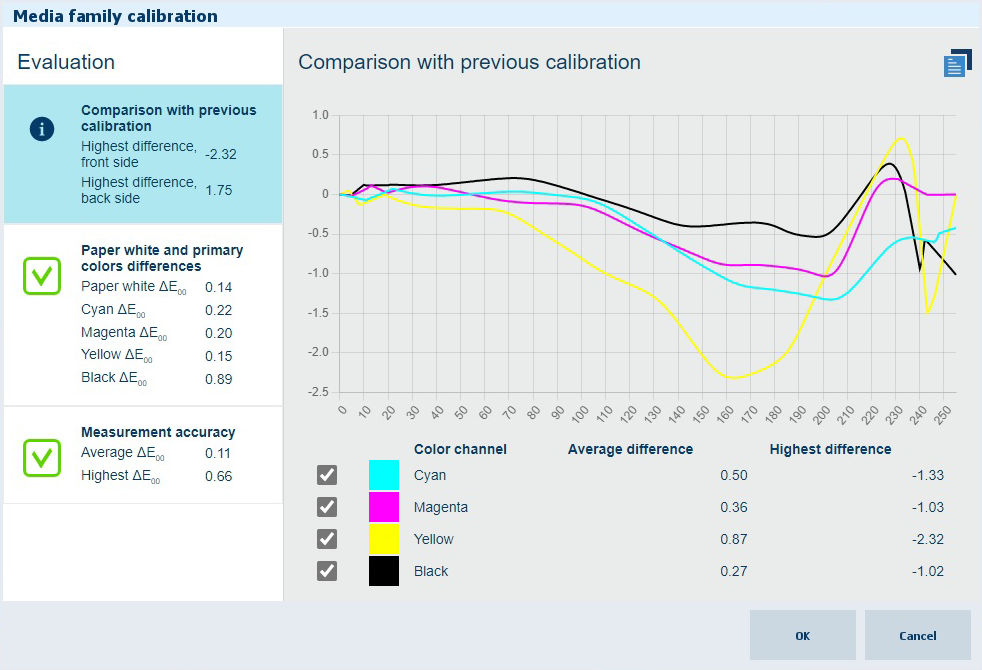

Sammenligningen med den forrige kalibreringen informerer deg om hvor viktig denne mediegruppekalibreringen var.
Sammendragsområdet viser de største og gjennomsnittlige forskjellene mellom de to kalibreringene per fargekanal.
Når du trykker på sammendragsområdet, kan du se linjer som viser avviket mellom kurvene for denne og forrige kalibrering. Vannrette linjer vil si at kurvene er identiske. Når én eller flere kurver viser betydelige forskjeller, kan den nye mediegruppekalibreringen betraktes som nødvendig.
Trykk på ikonet øverst til høyre for å veksle mellom for- og baksiden:
MERK
For den første kalibreringen av utskriftsmodusen for medier finnes det ingen referanseverdier og dermed ingen tilbakemeldingsinformasjon.

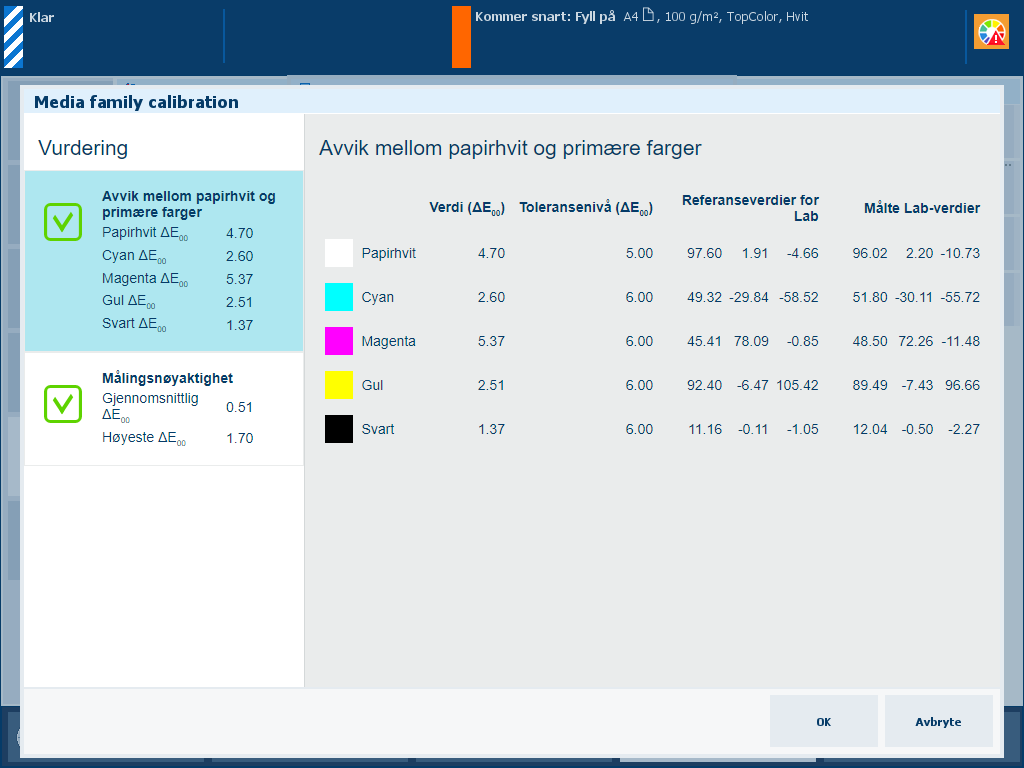

Tilbakemeldingsvinduet for målt papirhvitt og primærfarger viser med hvor mye målingene avviker fra referanseverdiene. Referanseverdiene hentes under den første kalibreringen av utskriftsmodusen for medier. Referanseverdiene beregnes på nytt når utskriftsmodusen for medier får en ny leveringsprofil.
Sammendraget og den detaljerte oversikten viser forskjellene mellom de målte fargeverdiene og referansefargeverdiene for begge sider.
MERK
For den første kalibreringen av utskriftsmodusen for medier finnes det ingen referanseverdier og dermed ingen tilbakemeldingsinformasjon.
Informasjonen om målingsnøyaktighet angir om feltene ble nøyaktig målt. Det brukes derfor toleransenivåer.
Kart må måles riktig innenfor bestemte hastighetsgrenser. Selv om veiviseren for kalibrering viser hva du må måle og når du må gjenta en måling, kan det fortsatt skje at målingene ikke utføres riktig.
Sammendragsområdet viser de gjennomsnittlige og største forskjellene mellom de målte fargeverdiene og referanseverdiene.

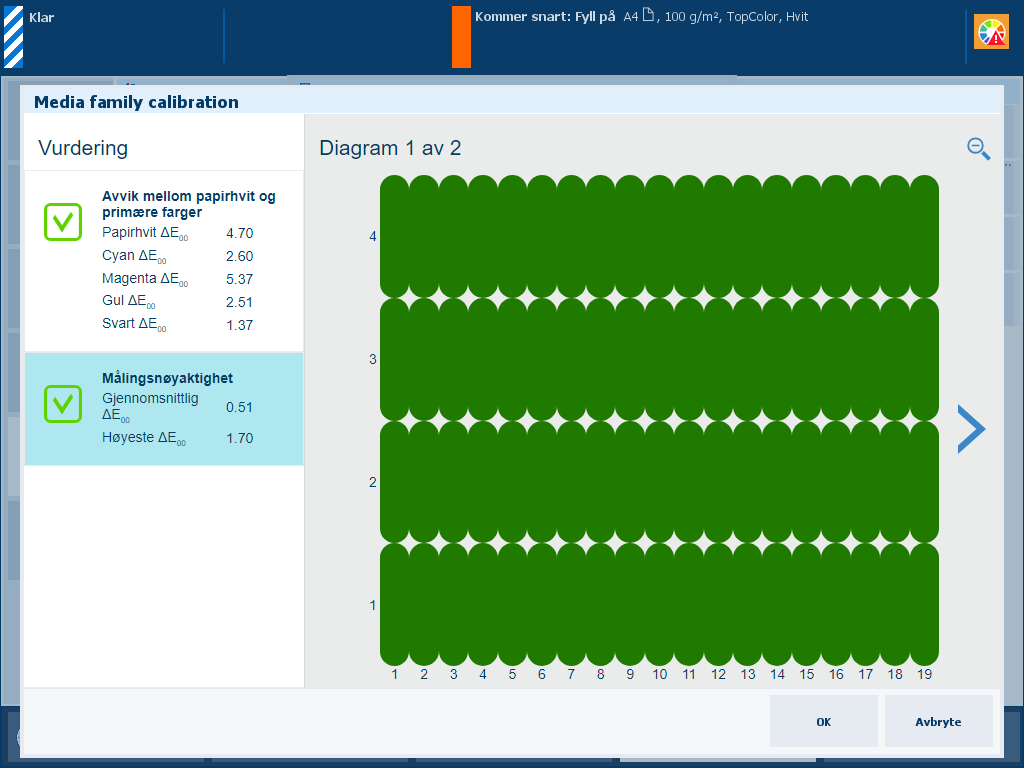

Når du trykker på sammendragsområdet, vises mer informasjon. Hvert av de målte feltene på begge kalibreringskartene vises på varmekartet. Varmekartet angir hvor nøyaktig målingene av feltene ble utført.
Hvis tilbakemeldingen viser at målingene ikke er tilstrekkelig nøyaktige i henhold til de konfigurerte toleransenivåene, må du utføre mediegruppekalibreringen på nytt.
Feltene i varmekartet er grønne, røde eller har en gradering mellom grønt og rødt. Fargen angir dermed hvilke felt som er riktig, feil eller usikkert målt. Toleransenivåene som er angitt for mediegruppekalibreringen avgjør når feltene blir røde og grønne.
Trykk på sammendragsinformasjonen. Varmekartet vises.
Trykk på symbolene > og < for å bla gjennom kalibreringskartene. Bruk zoomsymbolet for å zoome inn eller ut.
I dette eksemplet viser varmekartet grønne, oransje og røde felt. Feltet inneholder mer informasjon om de målte fargene, referansefargene og fargeavvikene.
Bruk zoom-symbolet for å zoome inn på en detalj på varmekartet.

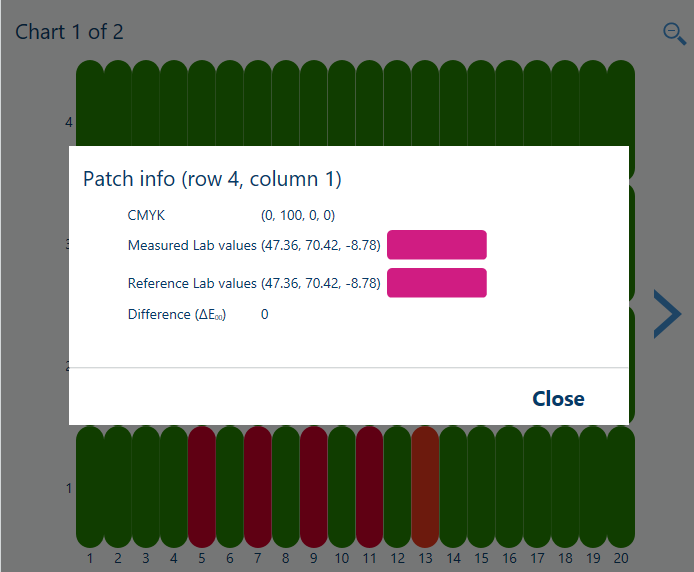

Når du trykker på et grønt felt på varmekartet, vil fargeavviket regnes som innenfor det angitte toleransenivået.

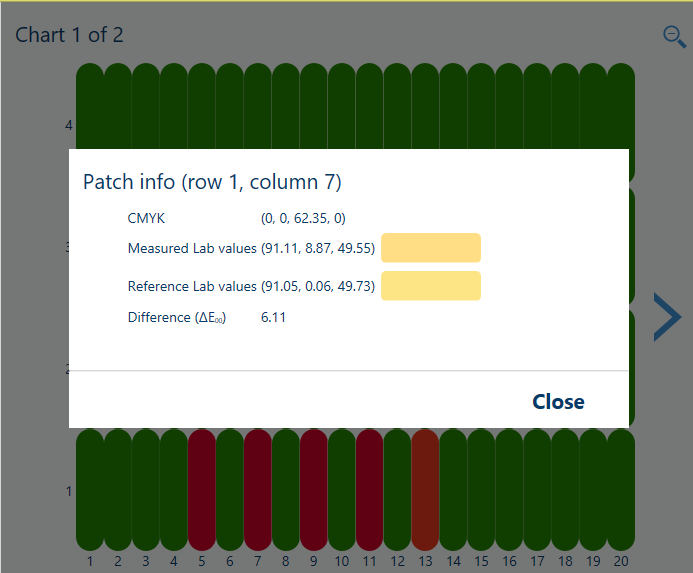

Innenfor toleransenivåetNår du trykker på et rødt feltet, vil fargeavviket (6.11) regnes som utenfor det angitte toleransenivået (5).
Utenfor toleransenivået
