Dopo avere misurato gli schemi, la finestra di feedback mostra i risultati della procedura eseguita. A seconda di un'impostazione in Settings Editor, viene visualizzata una finestra di feedback di base o una finestra di feedback dettagliata (impostazione predefinita).
La finestra di feedback di base mostra se le misurazioni sono state completate correttamente o meno.
La finestra di feedback dettagliata mostra le misurazioni in dettaglio. In questo argomento vengono descritte le informazioni presenti nella finestra di feedback dettagliata.
In base alle informazioni di feedback, è possibile decidere di salvare le nuove curve di calibrazione o eliminare i risultati.

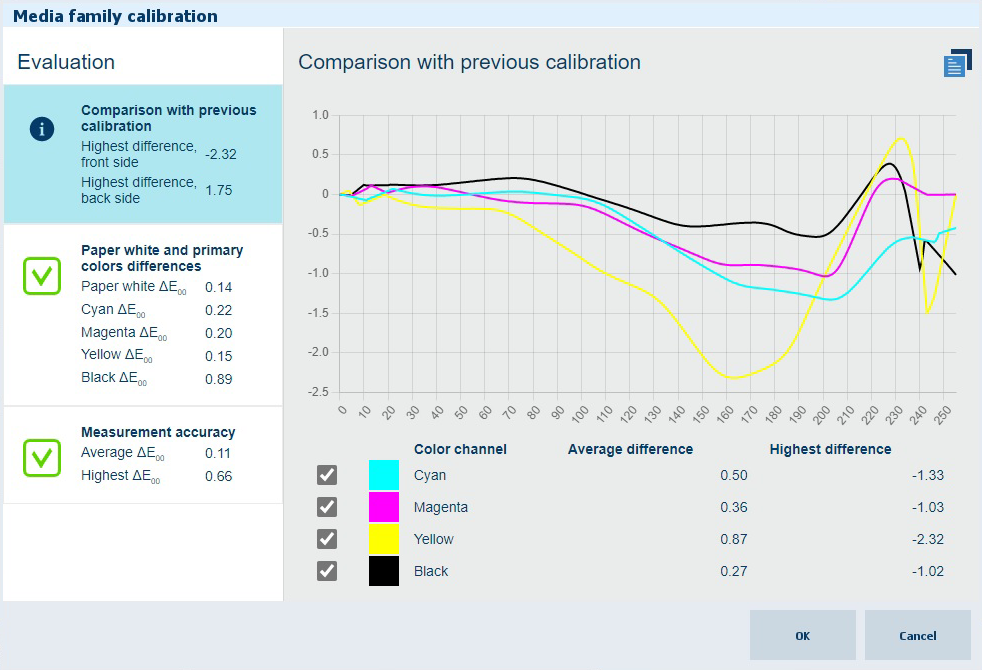

Il confronto con la calibrazione precedente informa l'utente circa il livello di urgenza di questa calibrazione della famiglia di supporti.
L'area riepilogo mostra le differenze massima e media fra le due calibrazioni per canale colore.
Toccando l'area di riepilogo, si vedono linee che indicano in che modo si discostano le curve di questa e delle calibrazioni precedenti. Linee orizzontali indicano che le curve sono identiche. Se una o più curve mostrano differenze significative, la calibrazione della nuova famiglia di supporti può essere considerata necessaria.
Tocco l'icona nell'angolo superiore destro per passare dal lato anteriore a quello posteriore:
NOTA
Per la prima calibrazione della modalità di stampa supporti non esistono valori di riferimento e pertanto non vi sono informazioni di feedback.

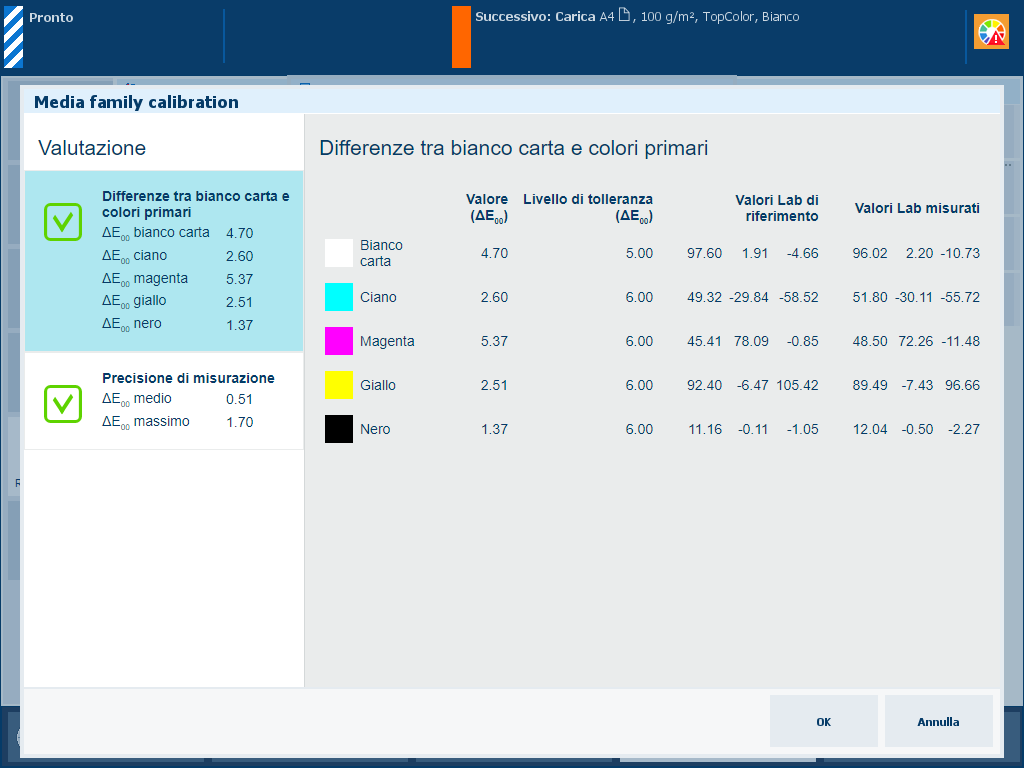

La finestra di feedback sul bianco carta e i colori primari misurati visualizza l'entità della deviazione delle misurazioni dai valori di riferimento. I valori di riferimento vengono misurati durante la prima calibrazione della modalità di stampa supporti. Tali valori vengono calcolati nuovamente se la modalità di stampa supporti ha un nuovo profilo di output.
Il riepilogo e la vista dettagliata mostrano le differenze, i valori misurati e di riferimento per entrambi i lati.
NOTA
Per la prima calibrazione della modalità di stampa supporti non esistono valori di riferimento e pertanto non vi sono informazioni di feedback.
L'informazione precisione di misurazione indica se le patch sono state misurate in maniera accurata. Pertanto, vengono utilizzati i livelli di tolleranza.
Gli schemi devono essere misurati correttamente entro determinati limiti di velocità. Sebbene la procedura guidata di calibrazione indichi ciò che è necessario misurare e quando è necessario ripetere una misurazione, può ancora essere possibile che le misurazioni non siano state eseguite correttamente.
L'area riepilogativa mostra le differenze di colore media e massima tra i valori misurati e i valori di riferimento.

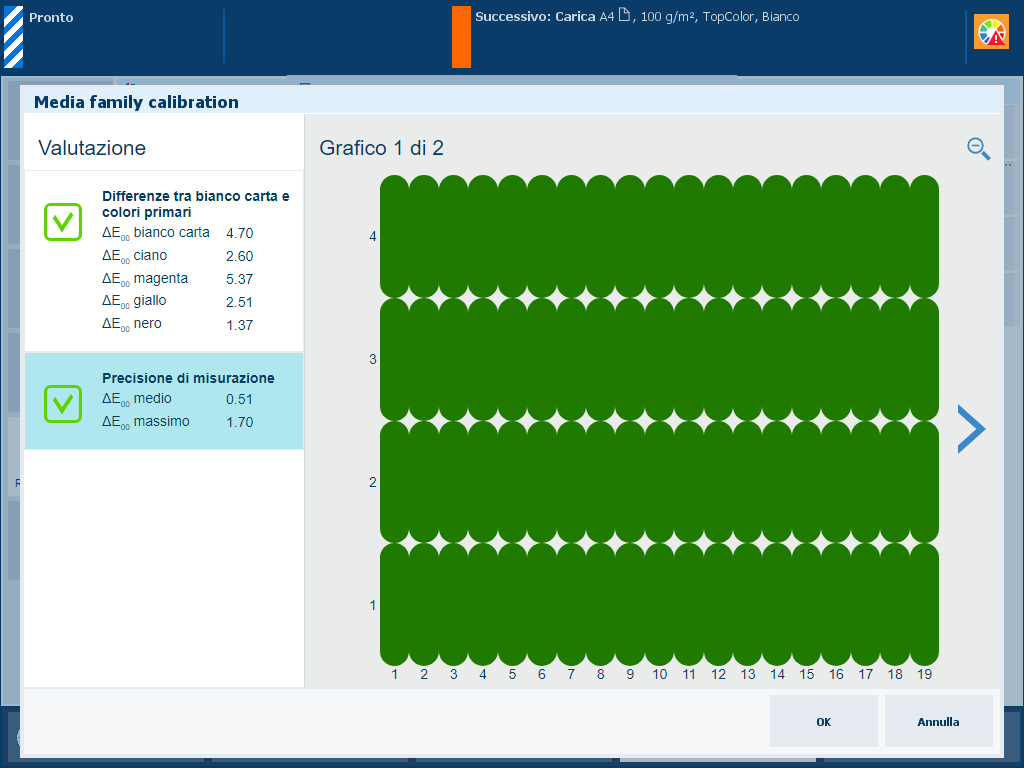

Toccando l'area riepilogativa vengono visualizzare maggiori informazioni. Ogni patch misurata di entrambi gli schemi di calibrazione sono rappresentati nella mappa di calore. La mappa di calore indica la precisione con cui sono state eseguire le misurazioni delle patch.
Se il feedback mostra che le misurazione non sono sufficientemente accurate in base ai livelli di tolleranza configurati, eseguire nuovamente la calibrazione della famiglia di supporti.
Le patch della mappa di calore sono verdi, rosse o hanno un gradiente tra verde e rosso. In questo modo, il colore evidenzia quali patch sono state misurate in modo corretto, errato o sospetto. I livelli di tolleranza impostati per la calibrazione della famiglia di supporti determinano quando le patch diventano rosse e verdi.
Toccare le informazioni di riepilogo. Viene visualizzata la mappa di calore.
Toccare i simboli > e < per scorrere tra gli schemi di calibrazione. Utilizzare il simbolo zoom per ingrandire o rimpicciolire.

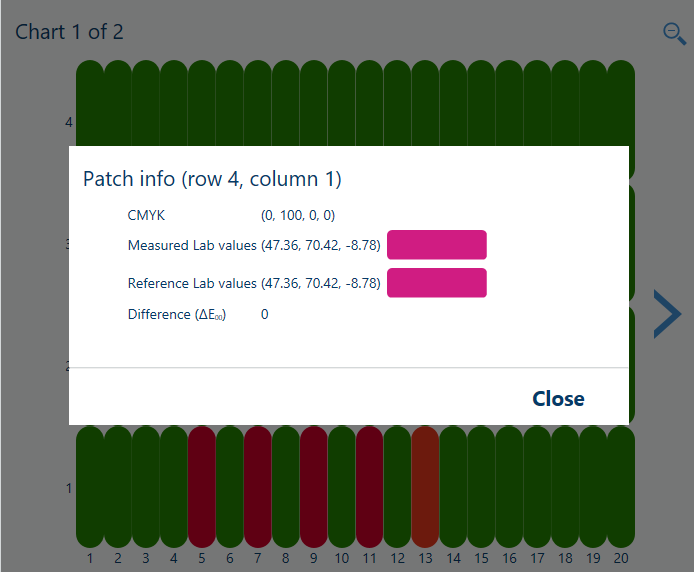

In questo esempio, la mappa di calore mostra patch verdi, arancioni e rosse. La patch contiene ulteriori informazioni sui colori misurati, i colori di riferimento e le differenze di colore.
Utilizzare il simbolo zoom per ingrandire un dettaglio della mappa di calore.
Quando si tocca una patch verde della mappa di calore, la differenza di colore rientra nel livello di tolleranza impostato.
Raggiungimento del livello di tolleranzaSe si tocca una patch rossa, la differenza di colore (6.11) non rientra il livello di tolleranza impostato (5).
Superamento del livello di tolleranza
