Kaavioiden mittausten jälkeen suoritetun menettelyn tulokset näkyvät palauteikkunassa. Settings Editorin asetuksesta riippuen näet peruspalauteikkunan tai yksityiskohtaisen palauteikkunan (oletus).
Peruspalauteikkunasta käy ilmi, onnistuiko mittausten suorittaminen vai ei.
Yksityiskohtaisessa palauteikkunassa mittaustulokset on esitetty yksityiskohtaisesti. Tässä osassa käsitellään yksityiskohtaisessa palauteikkunassa olevia tietoja.
Voit palautetietojen perusteella joko tallentaa uudet kalibrointikäyrät tai hylätä tulokset.
Vertailu aiempaan kalibrointiin ilmoittaa, kuinka kiireellinen tämä materiaaliperheen kalibrointi oli.

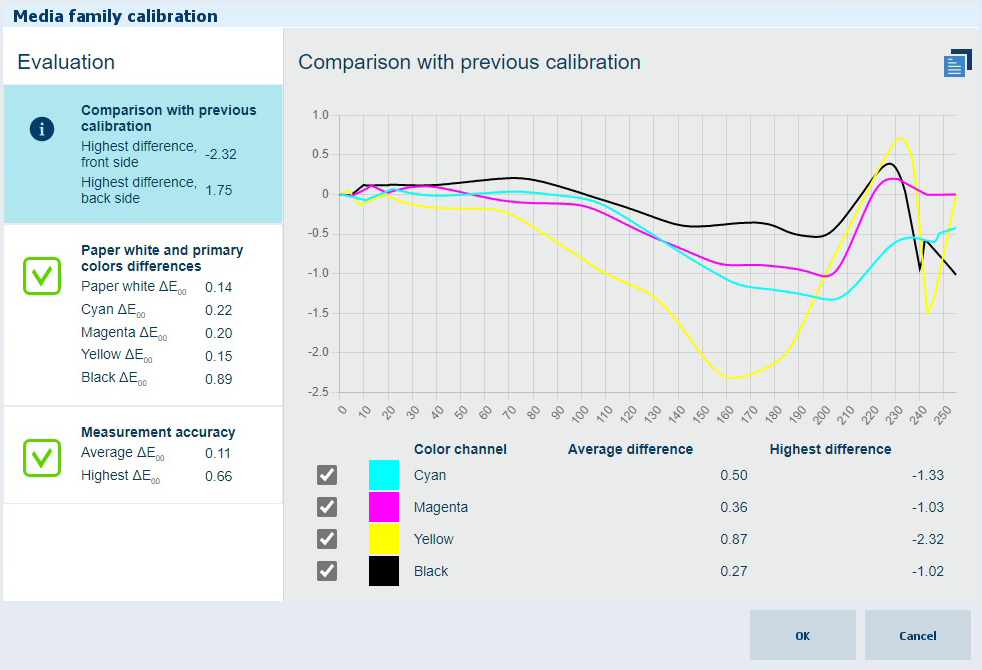

Yhteenvetoalueella näkyy suurin ja keskimääräinen ero värikanavan kahden kalibroinnin välillä.
Kun valitset yhteenvetoalueen, esiin tulevat viivat osoittavat, miten tämän ja edellisen kalibroinnin käyrät eroavat toisistaan. Jos viivat ovat vaakasuuntaisia, käyrät ovat samanlaisia. Kun yhdessä tai useammassa käyrässä on merkittäviä eroja, uuden materiaaliperheen kalibrointi voidaan katsoa tarpeelliseksi.
Voit vaihdella etu- ja kääntöpuolta oikean yläkulman kuvakkeella:
HUOMAUTUS
Kun materiaalitulostustilan kalibrointi suoritetaan ensimmäisen kerran, ei viitearvoja eikä myöskään palautetietoja ole.

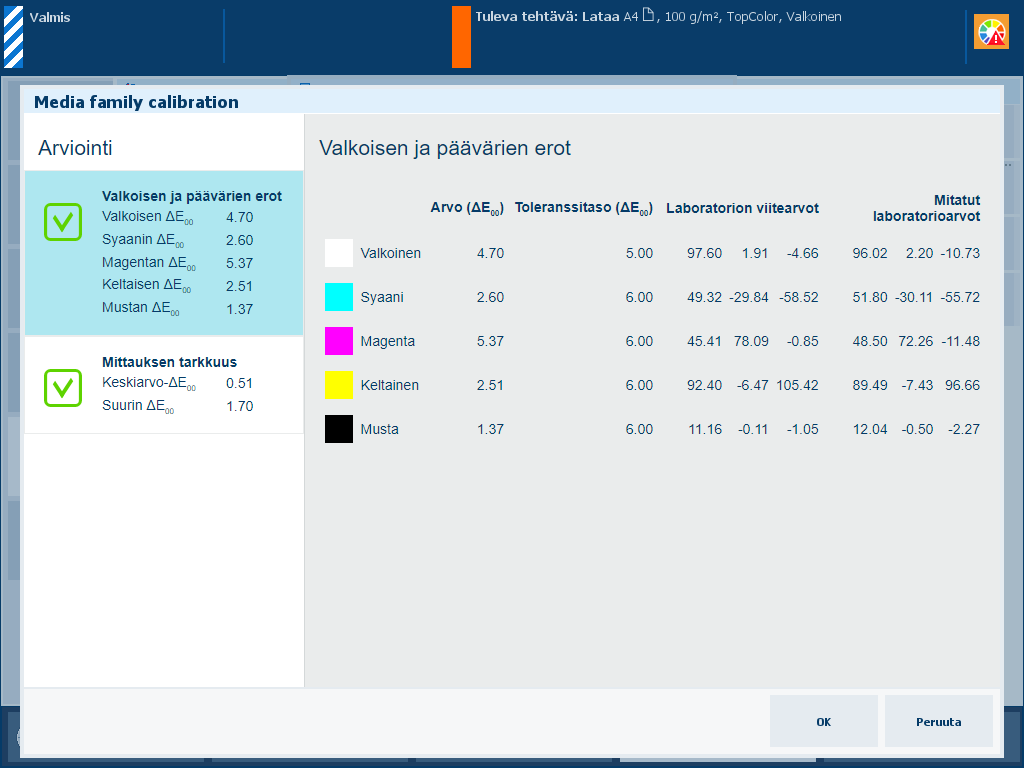

Mitattujen paperinvalkoisen ja päävärien ikkunan palautteesta ilmenee, kuinka paljon mittaukset poikkeavat viitearvoista. Viitearvot lasketaan ensimmäisen materiaalitulostustilan kalibroinnin aikana. Viitearvot lasketaan uudelleen, kun materiaalitulostustilassa on uusi tulostusprofiili.
Yhteenveto- ja tietonäkymässä on näkyvissä kummankin puolen arvojen erot, mitatut arvot ja värin viitearvot.
HUOMAUTUS
Kun materiaalitulostustilan kalibrointi suoritetaan ensimmäisen kerran, ei viitearvoja eikä myöskään palautetietoja ole.
Mittauksen tarkkuustiedot osoittavat, onko alueet mitattu tarkasti. Tämän vuoksi käytetään toleranssitasoja.
Kaaviot on mitattava oikein tiettyjen nopeusrajojen mukaisesti. Vaikka ohjattu kalibrointitoiminto osoittaa mitattavat kohteet ja uudelleen tehtävät mittaukset, on silti mahdollista, että mittauksia ei tehty oikein.
Yhteenvetoalueella on näkyvissä keskimääräinen ja suurin väriero mitattujen arvojen ja viitearvojen välillä.

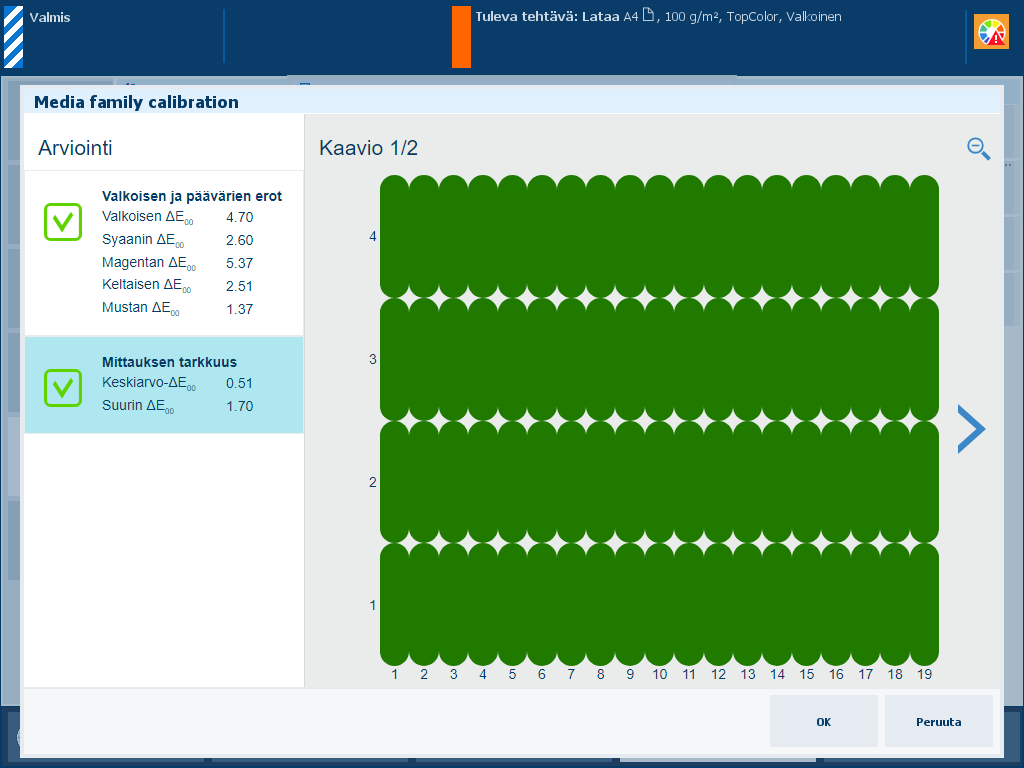

Saat lisätietoja valitsemalla yhteenvetoalueen. Kummankin kalibrointikaavion jokainen mitattu alue näkyy lämpökartassa. Lämpökartta osoittaa, kuinka tarkasti alueiden mittaukset tehtiin.
Jos palaute osoittaa, että mittaukset eivät olleet riittävän tarkkoja määritettyjen toleranssitasojen perusteella, tee materiaaliperheen kalibrointi uudelleen.
Lämpökartan alueet ovat vihreitä, punaisia tai vihreän ja punaisen välillä. Nämä värit osoittavat, mitkä alueet on mitattu oikein tai virheellisesti ja mitkä mittaukset ovat epäilyttäviä. Materiaaliperheen kalibroinnille määritetyt toleranssitasot määrittävät, ovatko alueet punaisia vai vihreitä.
Valitse yhteenvetotiedot. Lämpökartta avautuu.
Selaa kalibrointikarttoja valitsemalla > tai <. Lähennä tai loitonna zoomaussymbolilla.
Tässä esimerkissä lämpökartassa on vihreitä, oransseja ja punaisia alueita. Alueella on lisätietoja mitatuista väreistä, viiteväreistä ja värieroista.
Lähennä tai loitonna lämpökarttaa zoomauskuvakkeilla.

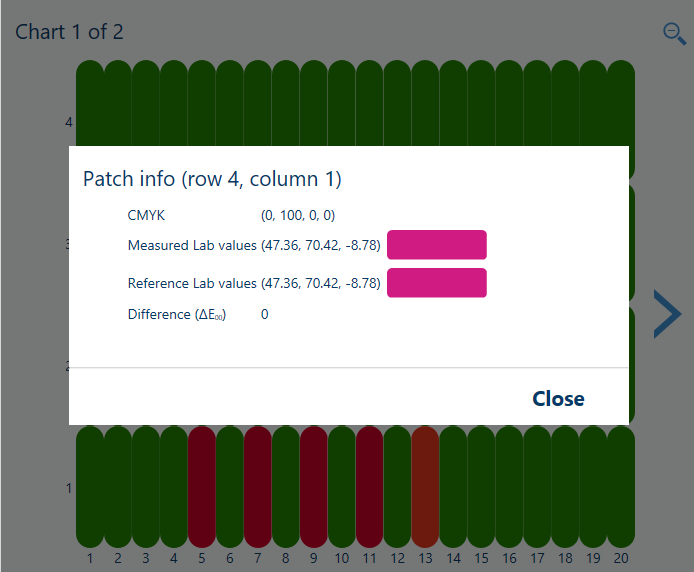

Jos kosketat lämpökartan vihreää aluetta, väriero on määritetyn toleranssitason mukainen.

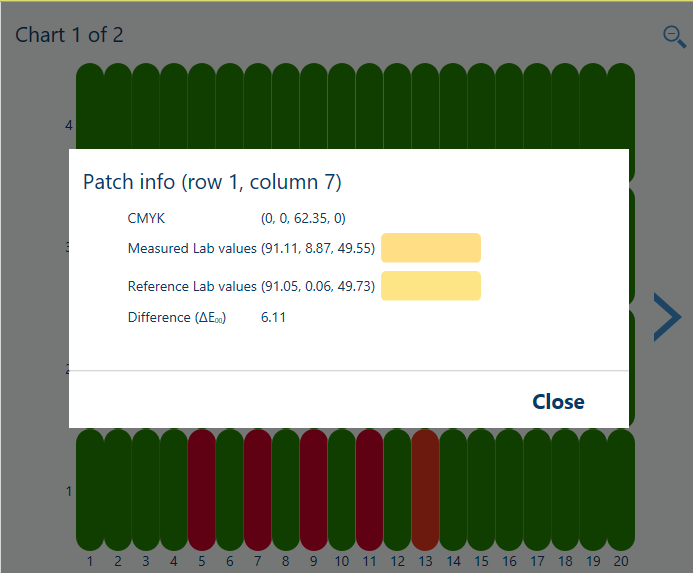

Vastaa toleranssitasoaJos kosketat lämpökartan punaista aluetta, väriero (6.11) ei ole määritetyn toleranssitason (5) mukainen.
Ylittää toleranssitason
