Tras medir los diagramas, la ventana de información muestra los resultados del procedimiento realizado. En función de la configuración de Settings Editor, puede aparecer una ventana con información básica o una ventana con información detallada (valor predeterminado).
La ventana de información básica indica si las mediciones se han completado correctamente.
En la ventana de información, se muestran las mediciones con detalle. En este tema, se describe la información de la ventana detallada.
Según la información, puede optar por guardar las nuevas curvas de calibración o descartar los resultados.
La comparación con la calibración anterior le informa sobre la urgencia de esta calibración de familia de materiales.
El área de resumen muestra las diferencias más altas y promedio entre las dos calibraciones por canal de color.
Cuando pulsa el área de resumen se pueden ver líneas que indican cómo se desvían las curvas de esta calibración y la anterior. Las líneas horizontales significan que las curvas son idénticas. Cuando una o más curvas muestren grandes diferencias, puede considerarse que es necesaria una nueva calibración de familia de materiales.
Pulse el icono en la esquina superior derecha para cambiar entre el anverso y reverso:
En la primera calibración del modo de impresión, no hay ningún valor de referencia y, por tanto, no hay datos para comparar.
La información en la ventana de colores primarios y blancos en papel medidos muestra cuánto difieren las mediciones de los valores de referencia. Los valores de referencia se toman durante la primera calibración del modo de impresión. Los valores de referencia se vuelven a calcular cuando el modo de impresión tiene un nuevo perfil de salida.
La vista de resumen y detallada muestran las diferencias, lo medido y los valores de color de referencia para las dos caras.
En la primera calibración del modo de impresión, no hay ningún valor de referencia y, por tanto, no hay datos para comparar.
La información de precisión de la medición indica si las revisiones se midieron correctamente. Por tanto, se utilizan los niveles de tolerancia.
Los diagramas deben medirse correctamente con arreglo a ciertos límites de velocidad. Aunque el asistente de calibración muestra lo que debe medirse y cuándo debe volverse a medir, sigue siendo posible que las mediciones no se hayan realizado correctamente.
El área de resumen muestra las diferencias de color promedio y máximo entre los valores medidos y los de referencia.
Al pulsar el área de resumen se obtiene más información. Todas las revisiones medidas de los dos diagramas de calibración se representan en el mapa de calor. El mapa de calor indica la precisión de las mediciones de las revisiones.
Cuando la información muestre que las mediciones no fueron lo bastante precisas según los niveles de tolerancia configurados, vuelva a calibrar la familia de materiales de nuevo.
Las revisiones de los mapas de calor son verdes, rojos o van degradadas entre verde y rojo. De este modo, el color hace visible qué revisiones se han medido correctamente, incorrectamente o de manera sospechosa. Los niveles de tolerancia definidos para la calibración de la familia de materiales determinan cuándo las revisiones cambian a rojo y verde.

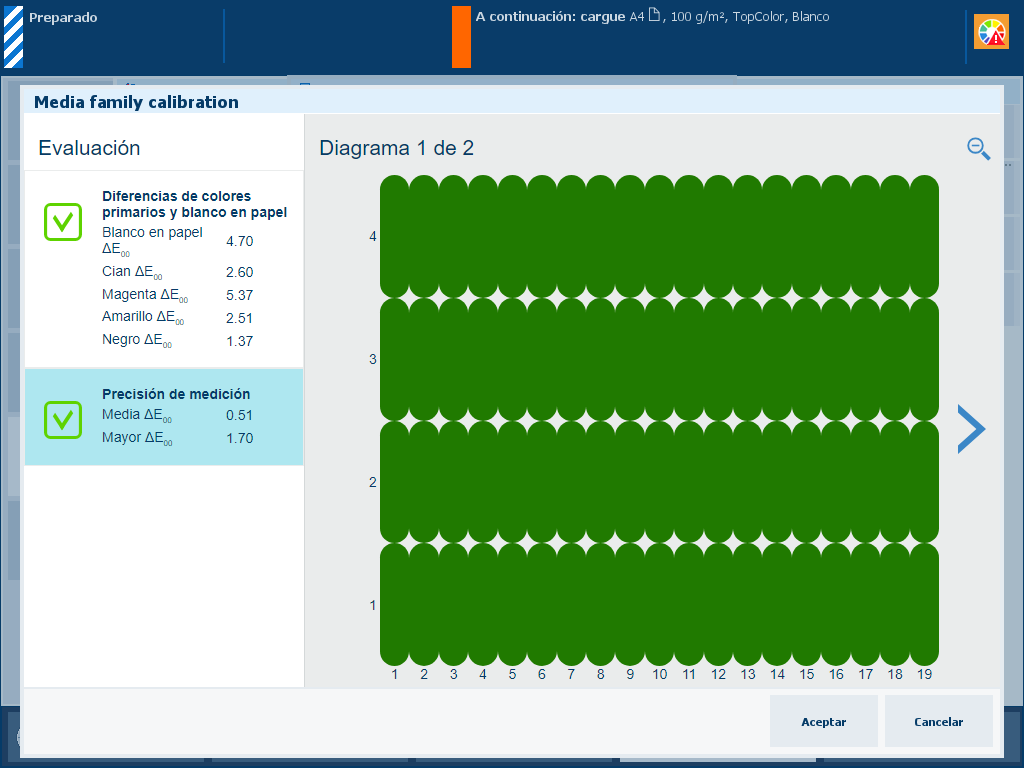

Pulse la información de resumen. Aparece el mapa de calor.
Pulse los símbolos > y < para desplazarse por los diagramas de calibración. Utilice el símbolo de zoom para ampliar o reducir.
En este ejemplo, el mapa de calor incluye revisiones verde, naranja y rojo. La revisión contiene varios detalles sobre los colores medidos, los colores de referencia y las diferencias de color.
Utilice el símbolo de zoom para ampliar un nivel de detalle del mapa de calor.
Si pulsa un mapa de calor verde, la diferencia de color de la revisión se encuentra dentro del nivel de tolerancia establecido.
Cuando pulse una revisión roja, la diferencia de color (6,11) queda fuera del nivel de tolerancia establecido (5).
