Nachdem Sie die Muster gemessen haben, zeigt das Feedback-Fenster die Ergebnisse des durchgeführten Vorgangs an. Abhängig von einer Einstellung im Settings Editor wird ein einfaches oder ein detailliertes Feedbackfenster (Standard) angezeigt.
Das einfache Feedbackfenster zeigt an, ob die Messungen erfolgreich abgeschlossen wurden.
Das detaillierte Feedbackfenster zeigt die Messungen im Detail. In diesem Thema werden die Informationen im detaillierten Feedbackfenster beschrieben.
Abhängig von den Feedbackinformationen können Sie entscheiden, die neuen Kalibrierungskurven zu speichern oder die Ergebnisse zu verwerfen.

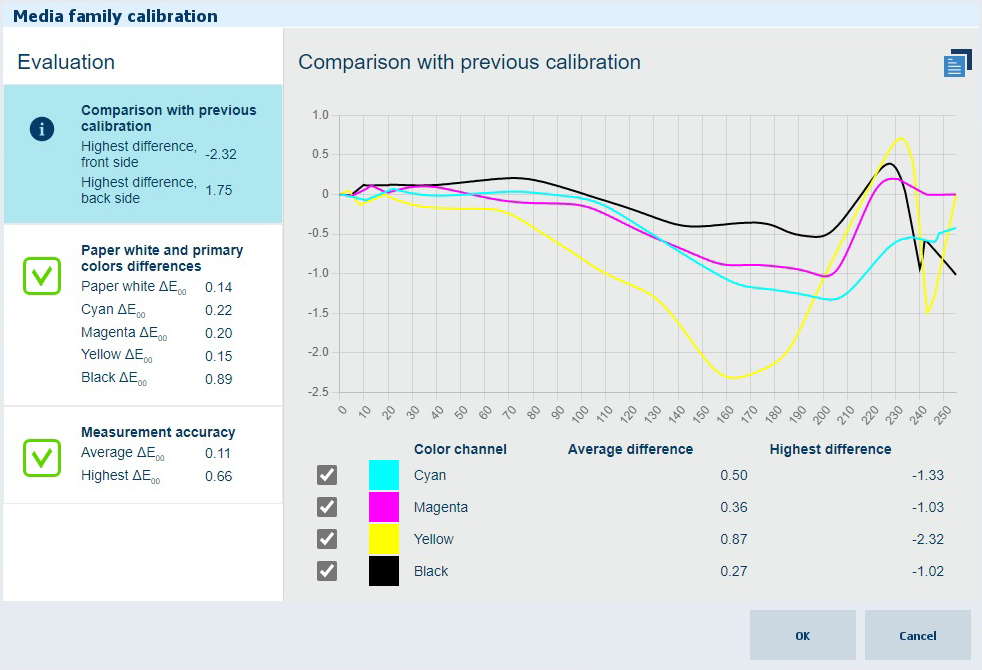

Der Vergleich mit der vorherigen Kalibrierung zeigt Ihnen, wie dringend diese Materialgruppenkalibrierung war.
Der Übersichtsbereich zeigt die höchsten und durchschnittlichen Unterschiede zwischen den beiden Kalibrierungen pro Farbkanal.
Wenn Sie den Übersichtsbereich berühren, zeigen Linien an, wie sich die Kurven dieser und der vorherigen Kalibrierung unterscheiden. Horizontale Linien bedeuten, dass die Kurven identisch sind. Wenn eine oder mehrere Kurven deutliche Unterschiede aufweisen, kann die neue Materialgruppekalibrierung als notwendig erachtet werden.
Berühren Sie das Symbol in der rechten oberen Ecke, um zwischen Vorder- und Rückseite zu wechseln:
HINWEIS
Für die erste Kalibrierung des Materialdruckmodus gibt es keine Referenzwerte und somit auch keine Feedbackinformationen.

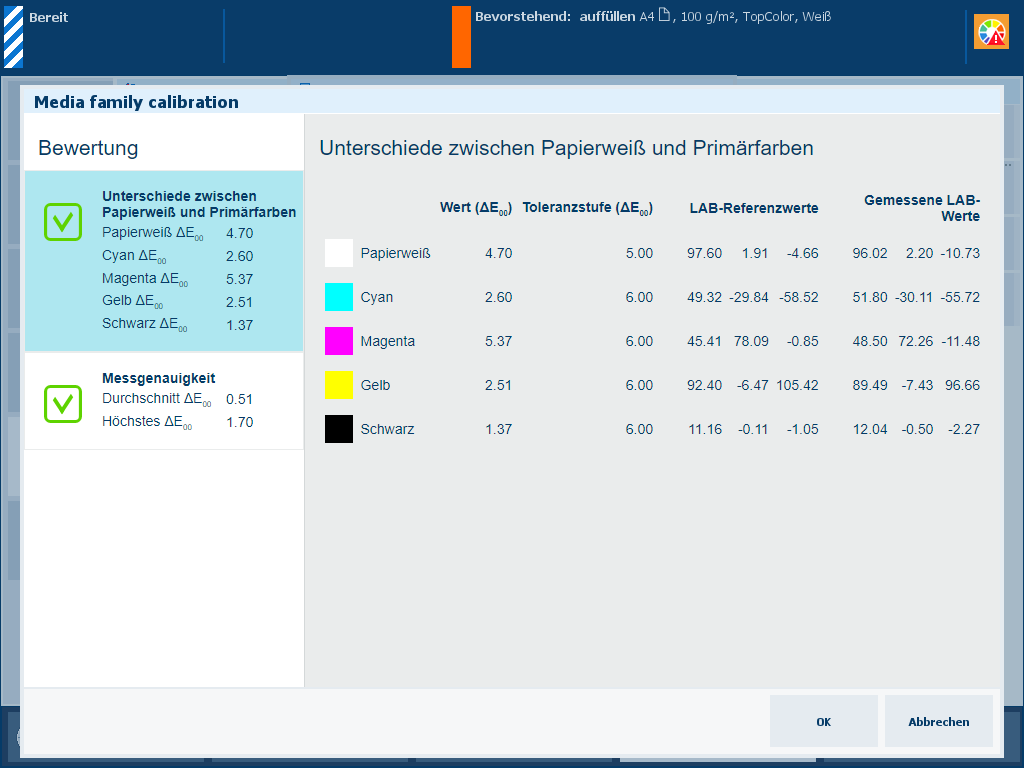

Das Feedback zum Fenster mit dem gemessenen Papierweiß und den Primärfarben zeigt, wie stark die Messwerte von den Referenzwerten abweichen. Die Referenzwerte werden bei der ersten Kalibrierung des Materialdruckmodus ermittelt. Die Referenzwerte werden neu berechnet, wenn der Materialdruckmodus ein neues Ausgabeprofil erhält.
Die Übersichts- und Detailansicht zeigt die Unterschiede, die gemessenen und die Referenzfarbwerte für beide Seiten.
HINWEIS
Für die erste Kalibrierung des Materialdruckmodus gibt es keine Referenzwerte und somit auch keine Feedbackinformationen.
Die Informationen zur Messgenauigkeit geben an, ob die Farbflächen ordnungsgemäß gemessen wurden. Daher werden Toleranzstufen verwendet.
Muster müssen innerhalb bestimmter Geschwindigkeitsgrenzen ordnungsgemäß gemessen werden. Obwohl der Kalibrierungsassistent anzeigt, was Sie messen müssen und wann eine Messung wiederholt werden muss, kann es trotzdem vorkommen, dass Ihre Messungen nicht ordnungsgemäß durchgeführt wurden.
Der Übersichtsbereich zeigt die mittleren und größten Farbunterschiede zwischen den gemessenen Werten und den Referenzwerten.
Wenn Sie den Übersichtsbereich berühren, werden weitere Informationen angezeigt. Jede gemessene Farbfläche der beiden Kalibrierungsmuster wird auf der Wärmekarte dargestellt. Die Wärmekarte zeigt an, wie genau die Messungen der Farbflächen durchgeführt wurden.
Wenn das Feedback zeigt, dass die Messungen gemäß den konfigurierten Toleranzstufen nicht genau genug waren, führen Sie die Materialgruppenkalibrierung erneut durch.
Die Farbflächen der Wärmekarte sind grün, rot oder zeigen einen Farbverlauf zwischen grün und rot. Auf diese Weise zeigt die Farbe, welche Farbflächen richtig, falsch oder fragwürdig gemessen wurden. Die für die Materialgruppenkalibrierung festgelegten Toleranzstufen bestimmen, wann die Farbflächen rot und grün werden.

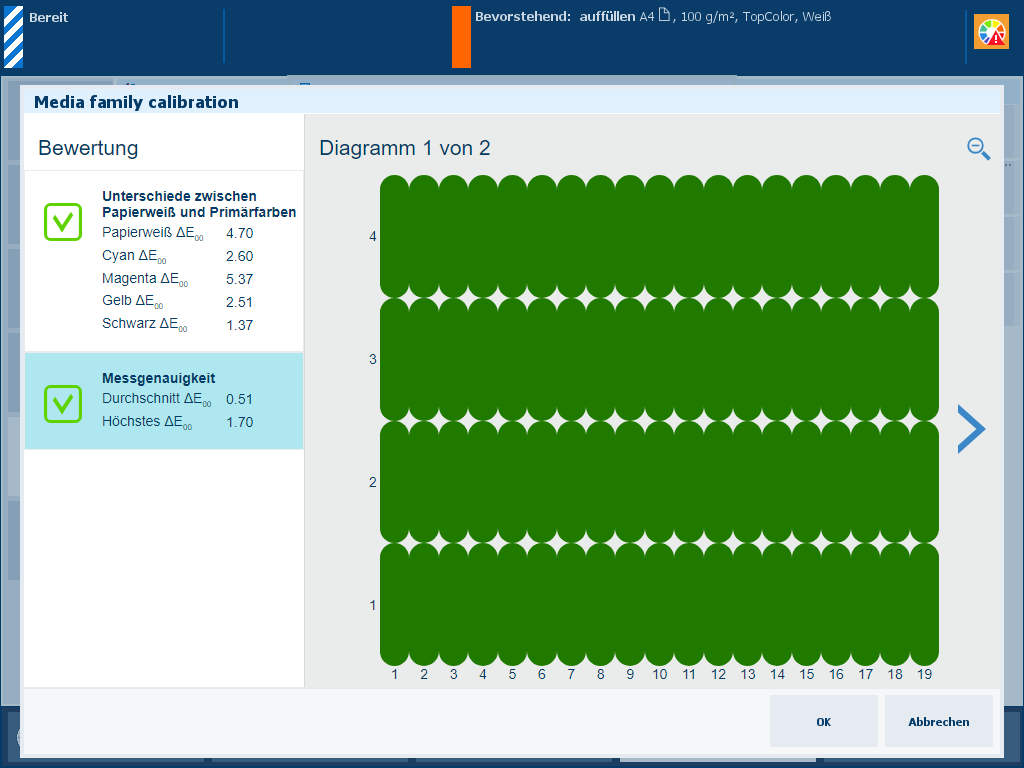

Berühren Sie die Übersichtsinformationen. Die Wärmekarte wird angezeigt.
Berühren Sie die Symbole >und <, um durch die Kalibrierungsmuster zu blättern. Verwenden Sie das Zoomsymbol, um den Ausschnitt zu vergrößern oder zu verkleinern.
In diesem Beispiel zeigt die Wärmekarte grüne, orange und rote Farbflächen. Die Farbfläche enthält weitere Details zu den gemessenen Farben, Referenzfarben und Farbunterschieden.
Verwenden Sie das Zoomsymbol, um Details der Wärmekarte zu vergrößern.

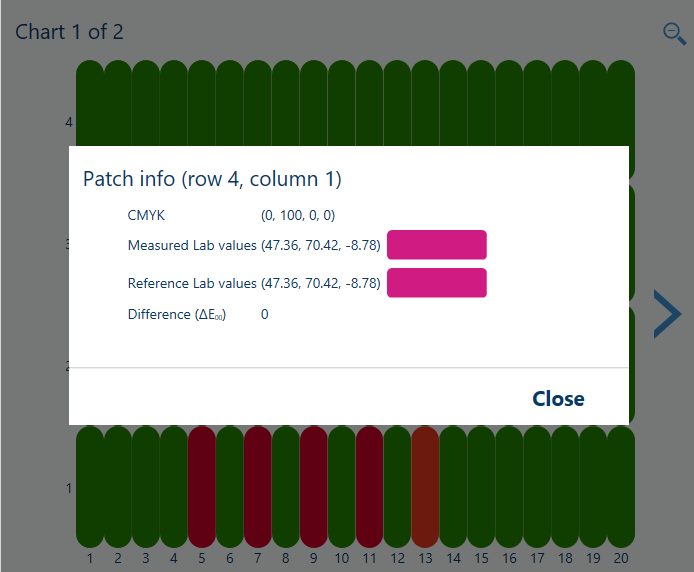

Wenn Sie eine grüne Farbfläche der Wärmekarte berühren, liegt der Farbunterschied innerhalb der festgelegten Toleranzstufe.

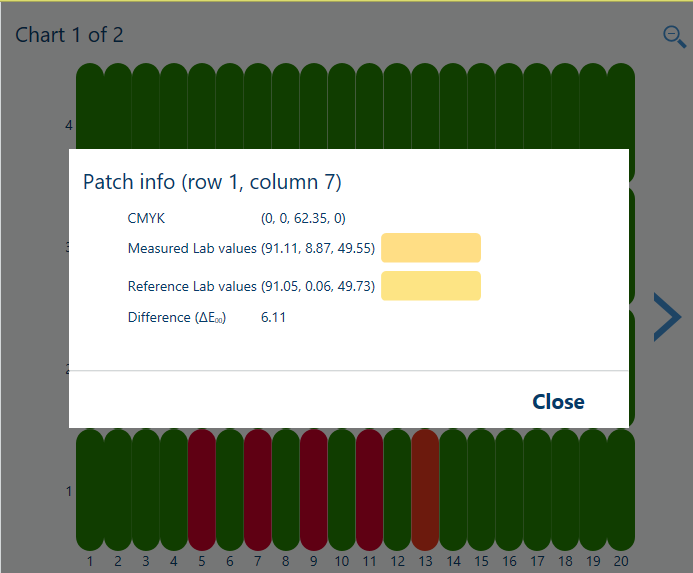

Einhalten der ToleranzstufeWenn Sie eine rote Farbfläche berühren, liegt der Farbunterschied (6,11) außerhalb der festgelegten Toleranzstufe (5).
Überschreiten der Toleranzstufe
