Når du har målt diagrammerne, viser feedbackvinduet resultaterne af den udførte procedure. Afhængig af indstillingen i Settings Editor kan du se et grundlæggende feedbackvindue eller et detaljeret feedbackvindue (standard).
Vinduet med grundlæggende feedback viser, om målingerne er fuldført korrekt eller ej.
Det detaljerede feedbackvindue viser detaljer om målingerne. Dette emne beskriver oplysningerne i det detaljerede feedbackvindue.
Afhængigt af oplysningerne om feedback kan du vælge at gemme de nye kalibreringskurver eller kassere resultaterne.

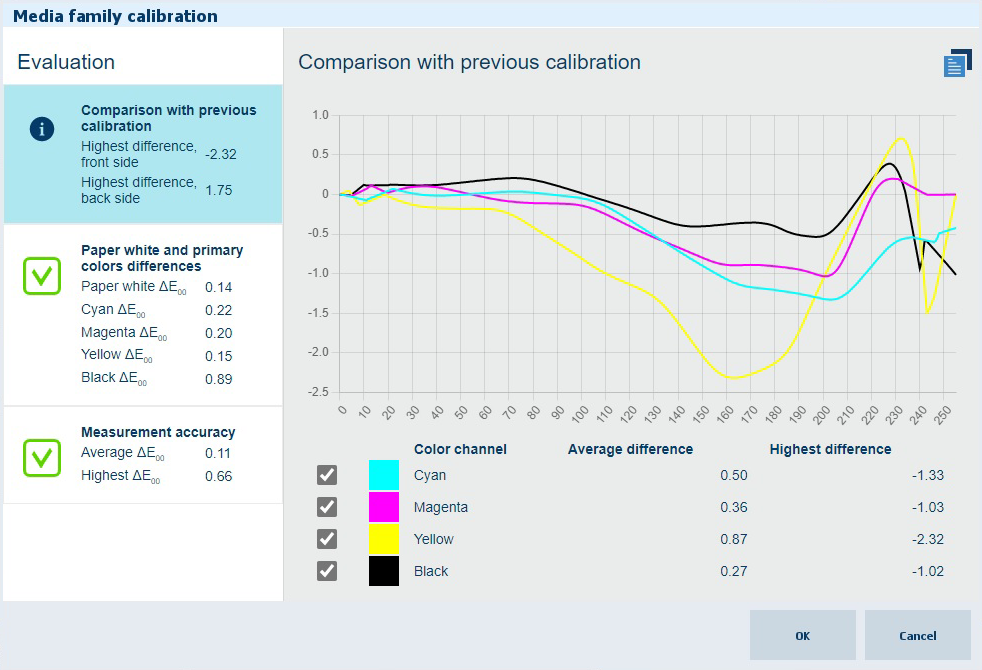

Sammenligningen med den forrige kalibrering informerer dig om, hvor presserende denne mediefamiliekalibrering var.
I oversigtsområdet vises de største og gennemsnitlige forskelle mellem de to kalibreringer pr. farvekanal.
Når du trykker på oversigtsområdet, kan du se linjer, der angiver, hvordan kurverne i denne og den foregående kalibrering afviger. Vandrette linjer betyder, at kurverne er identiske. Når en eller flere kurver viser vigtige forskelle, kan ny mediefamiliekalibrering tages i betragtning om nødvendigt.
Tryk på ikonet i øverste højre hjørne for at skifte mellem forsiden og bagsiden:
BEMÆRK
For den første kalibrering af medieudskrivningstilstanden er der ingen referenceværdier og derfor ingen feedbackoplysninger.

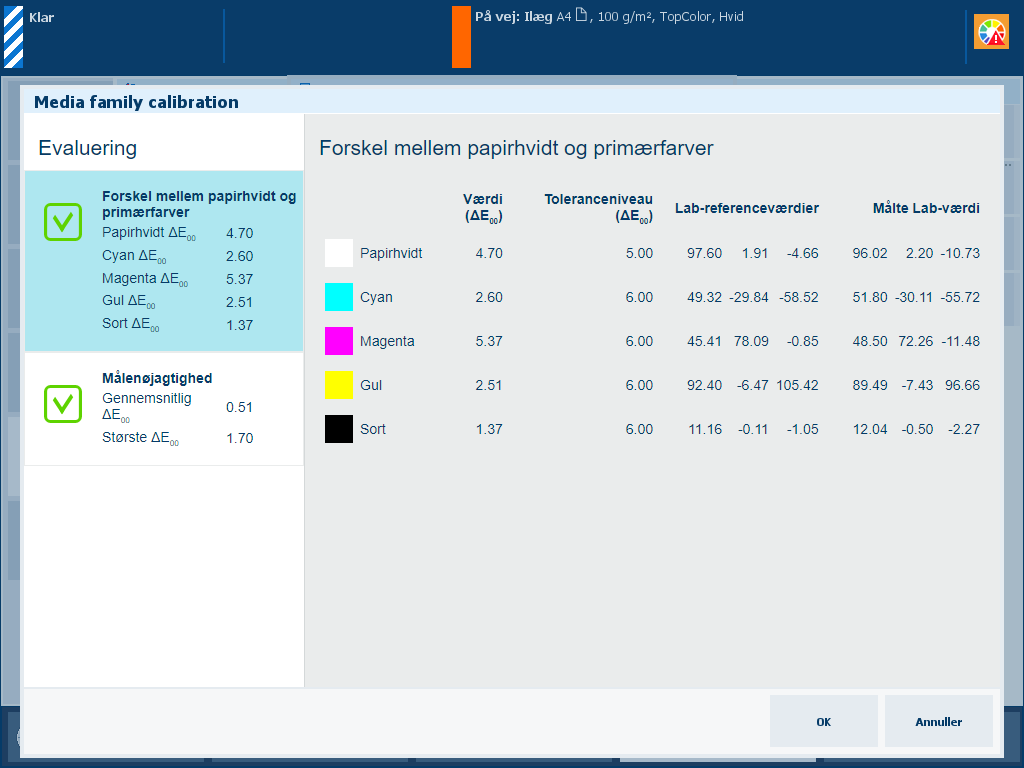

Feedbacken i vinduet for målt papirhvid og primærfarver viser, hvor langt målingerne afviger fra referenceværdierne. Referenceværdierne indlæses under den første kalibrering af medieudskrivningstilstanden. Referenceværdierne beregnes igen, når medieudskrivningstilstanden har en ny outputprofil.
Oversigten og den detaljerede visning gengiver forskelle, de målte værdier og referencefarveværdierne for begge sider.
BEMÆRK
For den første kalibrering af medieudskrivningstilstanden er der ingen referenceværdier og derfor ingen feedbackoplysninger.
Oplysningerne om målenøjagtigheden angiver, om felterne blev målt præcist. Derfor anvendes toleranceniveauer.
Diagrammer skal måles korrekt inden for visse hastighedsgrænser. Selvom kalibreringsguiden viser, hvad du skal måle, og hvornår du skal gentage en måling, er det stadig muligt, at dine målinger ikke blev udført korrekt.
Oversigtsområdet viser de gennemsnitlige og største farveforskelle mellem de målte værdier og referenceværdierne.

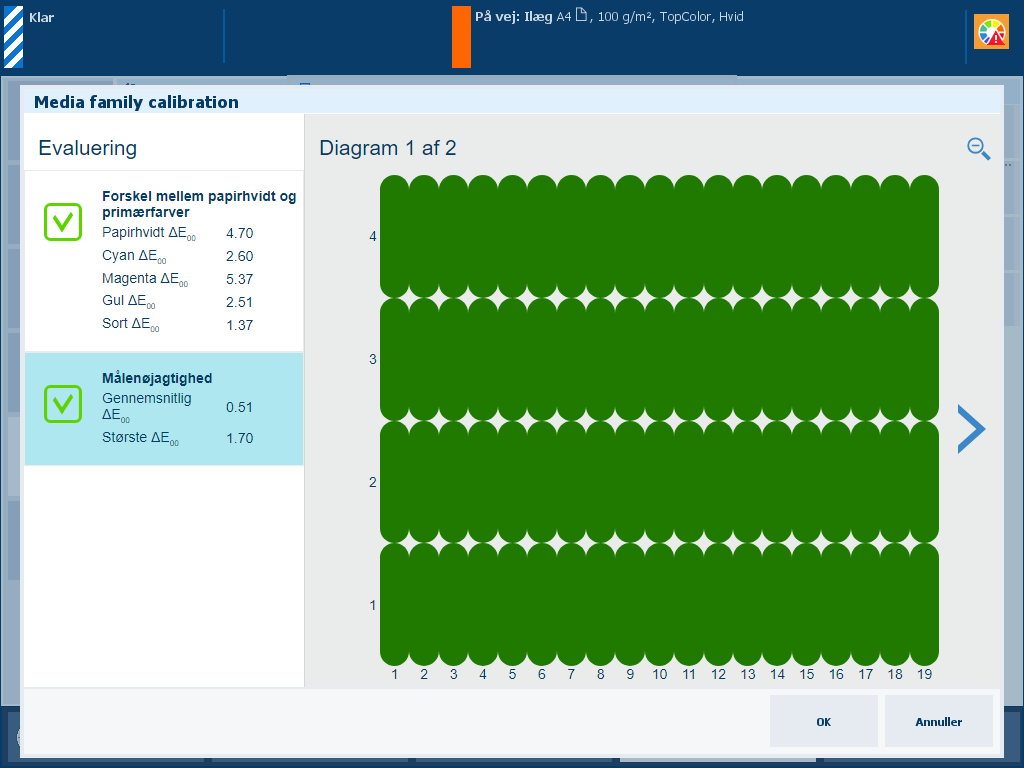

Når du trykker på oversigtsområdet, vises flere oplysninger. Hvert målte felt på begge kalibreringsdiagrammer gengives i heatmap. Heatmap angiver, hvor nøjagtigt målingerne af felterne blev udført.
Når feedbacken viser, at målingerne ikke var nøjagtige nok ifølge de konfigurerede toleranceniveauer, skal du udføre mediefamiliekalibreringen igen.
Heatmap-felterne er grønne, røde eller har en graduering mellem grøn og rød. På denne måde synliggør farven, hvilke felter der er korrekte, forkerte eller mistænkeligt målte. De toleranceniveauer, der er indstillet for mediefamiliekalibreringen, bestemmer, hvornår felterne bliver røde og grønne.
Tryk på oversigtens oplysninger. Heatmap vises.
Tryk på symbolerne > og < for at rulle gennem kalibreringsdiagrammerne. Brug zoomsymbolet til at zoome ind eller ud.
I dette eksempel viser heatmap grønne, orange og røde felter. Felterne indeholder flere oplysninger om de målte farver, referencefarverne og farveforskellene.
Brug zoomsymbolet til at zoome ind på heatmap-detaljerne.
Når du trykker på et grønt heatmap-felt, falder farveforskellen inden for det indstillede toleranceniveau.

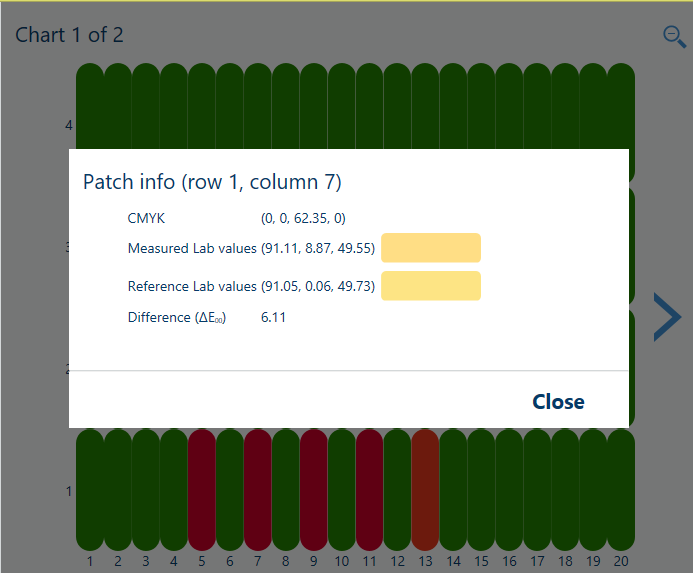

Opfyldelse af toleranceniveauNår du trykker på et rødt felt, falder farveforskellen (6.11) uden for det indstillede toleranceniveau (5).
Overstigning af toleranceniveau
