清掃スキームに従って、プリントヘッドがロールリボンで自動的に掃除されます。ロールリボンのロールがカセット内に入っています。各インクカラーと ColorGrip 液用に、2 つのカセット (リボン取り付け済み) を使用でき、ダッシュボードでは右側のカセットと左側のカセットとして区別されます。ColorGrip 用のカセットは、インクカラー用のカセットよりも小さいサイズです。(プリント ヘッドメンテナンスについて)
ダッシュボードには、一連のロールカセット (右側のすべてのロールカセットまたは左側のすべてのロールカセット) の交換をいつ準備する必要があるかが示されます。
|
片側または両側のロール リボンをほぼ使い切りました。どの側のロール カセットをほぼ使い切ったかを確認するには、ダッシュボードでオレンジ色のシンボルをタッチして [プリンタ用品] ペインに進みます。(消耗品と廃棄物の残量) [処理が必要] 画面で示されたカセットのみを交換してください。 |
|
片側または両側のロール リボンを使い切りました。[処理が必要] 画面が表示されて、カセットを交換する方法が示されます。 |
カセットのストックが新しいロールリボンと合うように、ロールカセットの交換後すぐに使用済みロールリボンを交換してください。(ロール リボンの交換)

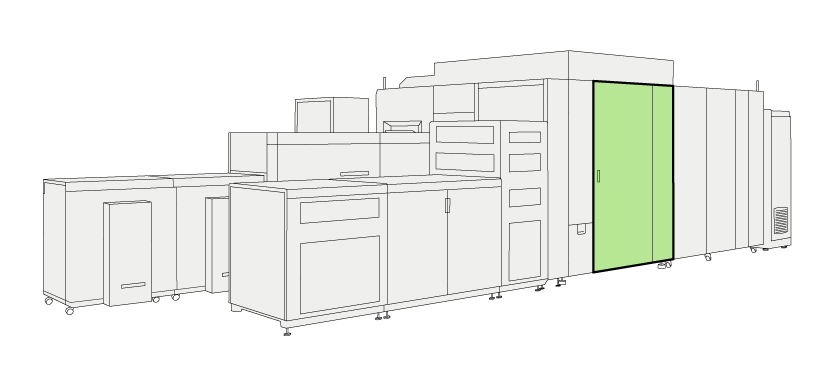

メンテナンスモジュールの場所
メモ
手を清潔に保つには、インク、ColorGrip、PML、または SU70 を扱う際にニトリル手袋を使用することをお勧めします。詳細については、関連する材料安全データシートを参照してください。(プリンタメンテナンスについて)
インク、ColorGrip PML、SU70 には、1,2-ベンゾイソチアゾール-3(2H)-オンが含まれます。労働安全衛生の観点から、化学物質に敏感な方 (喘息の方など) がインクや化学物質を扱うことはお勧めしません。
メンテナンス作業および構成設定を行う権限が必要です。
新しいロールリボンの付いたロールカセットが必要です。
ロールカセットを一時的に保管するための段ボール箱が必要です。
このメンテナンス作業のインストラクション・ビデオは ロールカセットを交換してくださいを参照してください。
|
操作 |
|||
|---|---|---|---|
|
1 |
メモ
ドアのロックが解除されるまでに 2 分程度かかる場合があります。 |
||
|
2 |

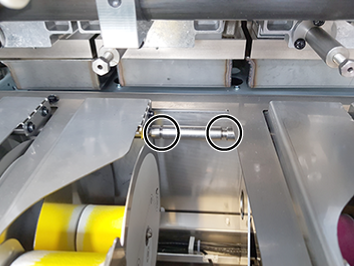

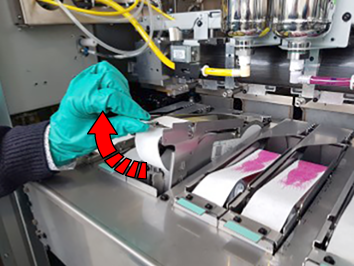

ロールカセットを取り出します。 メモ
インクによる汚れを防ぐために、ロールカセットは段ボール箱に保管してください。
|
|
|
|
3 |

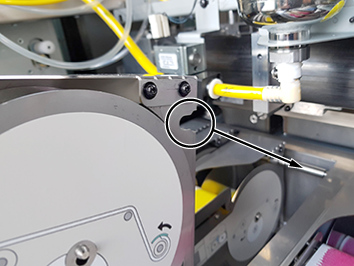

きれいなロールリボンを取り付けたロールカセットを戻します。
メモ
ColorGrip 用のカセットは、インクカラーのカセットよりも小さいサイズです。取り付け場所を変えないでください。 |
|
|
|
4 |
 重要

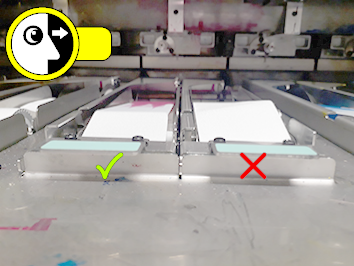

トップローラーが正しい位置にあることを確認してください (水平になっていることを確認してください。写真を参照)。トップローラーが正しい位置にない場合、プリントヘッドが損傷する可能性があります。 |
|
|
|
5 |
メンテナンスモジュールのカバーを閉じます。 |
||
交換したロールカセットに新しいロールリボンをセットします。(ロール リボンの交換)
