Sostituzione dei caricatori di tessuto

Le testine di stampa vengono automaticamente pulite con nastro in tessuto in base a uno schema di pulizia. Un rullo di nastro in tessuto è racchiuso in un caricatore. Per ciascun colore d'inchiostro e il liquido ColorGrip sono disponibili due caricatori con nastro, distinti sulla dashboard mediante caricatori sul lato destro o sinistro. I caricatori per ColorGrip sono più piccoli di quelli per il colore di inchiostro. (Informazioni sulla manutenzione della testina di stampa)

La dashboard indica quando occorre prepararsi a sostituire una serie di caricatori di tessuto, tutti i caricatori di tessuto sul lato destro o tutti quelli sul lato sinistro.

Una o due serie di nastri in tessuto sono quasi esauriti. Per sapere quali serie di caricatori sono quasi esauriti, toccare il simbolo arancione nella dashboard per accedere al riquadro [Stato materiali]. (Livelli di riempimento di materiali e scarto)

Sostituire i caricatori soltanto quando viene visualizzata la schermata Azione richiesta.

Una o due serie di nastri in tessuto sono completamente esauriti. Viene visualizzata una schermata Azione richiesta con le istruzioni necessarie per sostituire i caricatori.

Sostituire i nastri in tessuto usati in concomitanza con la sostituzione dei caricatori, in modo da avere una riserva di caricatori con nuovi nastri in tessuto. (Sostituzione di un nastro in tessuto)

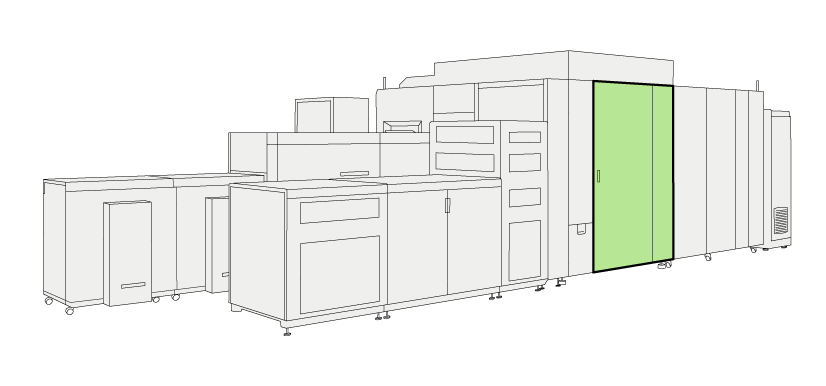

Ubicazione del modulo di manutenzione

NOTA

Per mantenere le mani pulite, si consiglia di indossare guanti in nitrile quando si utilizzano inchiostro, ColorGrip, PML o SU70. Per i dettagli, vedere le schede dati sulla sicurezza dei materiali correlate. (Informazioni sulla manutenzione della stampante)
Inchiostri, ColorGrip, PML e/o SU70 contengono 1, 2-Benzisothiazol-3(2H)-one. Dal punto di vista della salute e della sicurezza occupazionale, si sconsiglia alle persone sensibili alle sostanze chimiche (ad esempio, persone affette da asma) di utilizzare inchiostro o materiali chimici.

Prima di iniziare

È necessario avere i diritti di accesso alle attività di manutenzione e alle impostazioni di configurazione.
Sono necessari caricatori di tessuto con nuovi nastri in tessuto.
Per conservare temporaneamente i caricatori di tessuto, utilizzare una confezione di cartone.
È disponibile il video di istruzioni per questa azione di manutenzione, vedere Sostituzione dei caricatori di tessuto.

Procedura

	Azione
1	Nella schermata Azione richiesta, premere [Sblocca] per sbloccare lo sportello del modulo di manutenzione. Aprire lo sportello del modulo di manutenzione. NOTA Potrebbero essere necessari fino a due minuti affinché lo sportello si sblocchi.

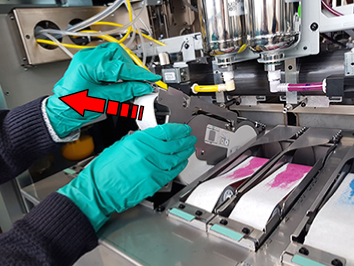

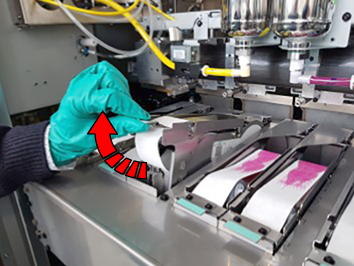

2	Estrarre i caricatori di tessuto. NOTA A causa dell'inquinamento prodotto dall'inchiostro, conservare i caricatori di tessuto in una confezione di cartone. Utilizzare una mano per sollevare la maniglia con un adesivo verde sul caricatore di tessuto. Quindi, sostenere il caricatore con l'altra mano ed estrarlo. Ripetere questa azione per gli altri caricatori che richiedono la sostituzione.

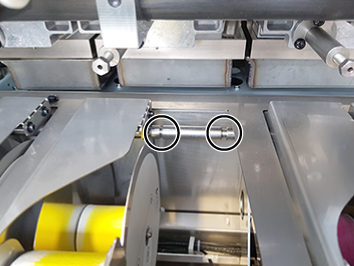

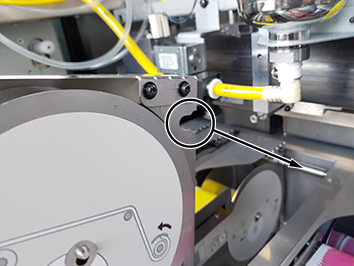

3	Restituire i caricatori di tessuto con nastri in tessuto puliti. Utilizzare entrambe le mani per fissare il caricatore di tessuto nelle scanalature dalla barra metallica. Una volta fissato alla barra metallica, premere il caricatore all'interno delle staffe per posizionarlo. Ripetere questa azione per gli altri caricatori che richiedono la sostituzione. NOTA Ricordare che i caricatori del ColorGrip sono più piccoli di quelli dei colori di inchiostro. Non scambiare le posizioni.

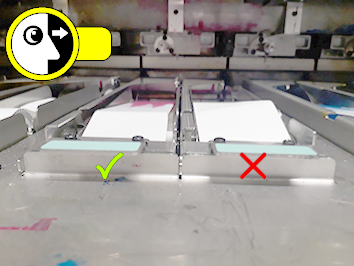

4	IMPORTANTE Assicurarsi che la posizione del rullo superiore sia corretta (orizzontale, vedere immagine). Se il rullo superiore non è in posizione corretta, la testina di stampa potrebbe danneggiarsi.
5	Chiudere lo sportello del modulo di manutenzione.

Operazioni successive

Inserire i nuovi nastri in tessuto nei caricatori di tessuto sostituiti. (Sostituzione di un nastro in tessuto)
