Szövetkazetták cseréje

A rendszer a tisztítási sémának megfelelően automatikusan megtisztítja a nyomtatófejeket a szövetszalaggal. A kazetta egy szövetszalagtekercset tartalmaz. Minden egyes színhez és a ColorGrip folyadékhoz két-két kazetta áll rendelkezésre szalaggal, melyeket a kezelőpulton a jobb és bal oldali kazettákként lehet megkülönböztetni. A ColorGrip kazetták kisebbek, mint a tintaszínek kazettái. (A nyomtatófej karbantartásának bemutatása)

Az irányítópult jelzi, hogy mikor kell előkészíteni a szövetkazettákat cserére; vagy az összes jobb oldali, vagy az összes bal oldali szövetkazettát.

A szövetszalagok készlete (egy vagy kettő) hamarosan kifogy. Ha szeretné megtudni, hogy melyik szövetkazetta-készlet fog hamarosan kifogyni, érintse meg a kijelzőn látható narancssárga szimbólumot vagy nyissa meg a következő panelt: [Kellékek]. (A kellékanyagok és a hulladék töltöttségi szintjei)

Csak akkor cserélje ki a kazettákat, ha megjelenik a „beavatkozás szükséges” képernyő.

A szövetszalagok készlete (egy vagy kettő) kifogyott. Megjelenik egy „beavatkozás szükséges” képernyő, amely tájékoztatja Önt a kazetta cseréjének módjáról.

A szövetkazetták cseréjét követően nem sokkal cserélje ki az elhasznált szövetszalagokat, hogy és tartson készleten új szövetszalagokat tartalmazó kazettákat. (A szövetszalagok cseréje)

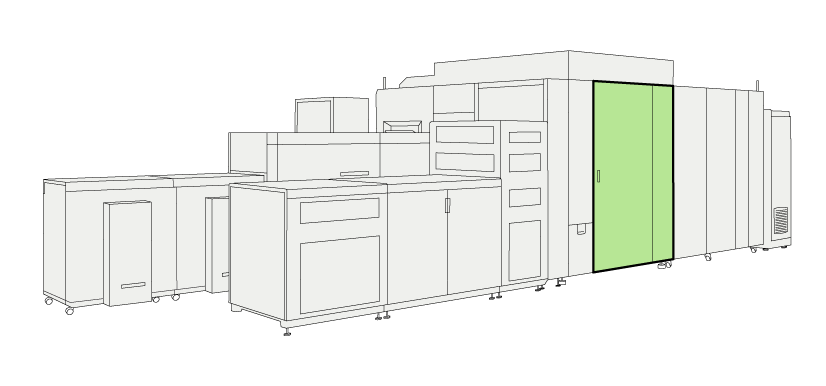

A karbantartómodul helye
MEGJEGYZÉS

  • Hogy kezei tiszták maradjanak, a tintával, ColorGrip, PML vagy SU70 anyaggal való munkavégzés során viseljen nitrilkesztyűt. További részletekért olvassa el a vonatkozó anyagbiztonsági adatlapokat. (A nyomtató karbantartásának bemutatása)

  • A festékek, a ColorGrip, a PML és/vagy az SU70 1,2-benzizotiazol-3(2H)-1-et tartalmaznak. A munkavédelem szempontjából nem ajánlott, hogy a vegyi anyagokra érzékeny emberek (pl. asztmások) tintával vagy vegyszerekkel dolgozzanak.

Mielőtt elkezdené

  • Rendelkeznie kell a karbantartási feladatokhoz és a konfigurációs beállításokhoz tartozó hozzáférési jogosultságokkal.

  • Új szövetszalagokat tartalmazó kazettákra lesz szüksége.

  • A szövetkazettákat ideiglenes tárolásához szüksége lesz egy kartondobozra.

  • Ehhez a karbantartási művelethez rendelkezésre áll egy oktatóvideó, lásd A szövetkazetták cseréje.

Eljárás

Művelet

1

  1. A „beavatkozás szükséges” képernyőn érintse meg a következőt: [Nyitás] a karbantartómodul ajtajának kinyitásához.

  2. Nyissa ki a karbantartó modul ajtaját.

MEGJEGYZÉS

Az ajtó kinyitása akár két percet is igénybe vehet.

2

Vegye ki a szövetkazettákat.

MEGJEGYZÉS

A tintaszennyeződések miatt a szövetkazettákat kartondobozban kell tárolni.

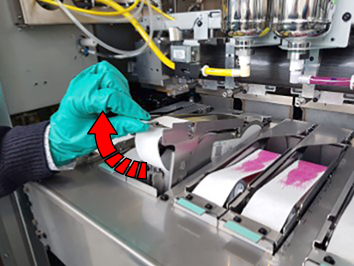

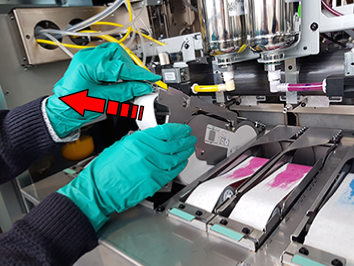

  1. Az egyik kezével emelje meg a szövetkezettán lévő kart, amelyen zöld matrica látható. Ezután támassza meg a kazettát a másik kezével, majd vegye ki.

  2. Hajtsa végre ugyanezt a műveletet a többi olyan kazettánál is, amelyet ki kell cserélni.

3

A kazettákat tiszta szövetszalagokkal tegye vissza.

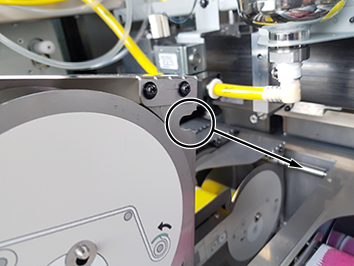

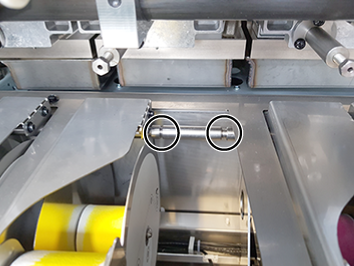

  1. Két kézzel rögzítse a szövetkazettát a fémrúd furatához.

  2. Miután rögzítette a szövetkazettát a fémrúd furatához, nyomja le a kazettát a kereteken belül a helyzetének véglegesítéséhez.

  3. Hajtsa végre ugyanezt a műveletet a többi olyan kazettánál is, amelyet ki kell cserélni.

MEGJEGYZÉS

Ne feledje, hogy a ColorGrip kazetták kisebbek, mint a tintaszínek kazettái. Ne cserélje fel őket.

4

FONTOS

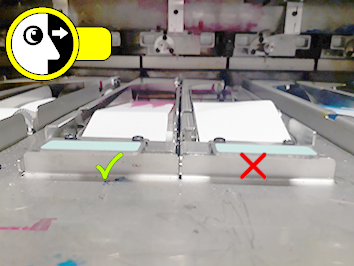

Győződjön meg róla, hogy a felső görgő a megfelelő pozícióban van (vízszintes, lásd a képet). Ha a felső görgő nincs a megfelelő pozícióban, az károsíthatja a nyomtatófejet.

5

Csukja be a karbantartó modul ajtaját.

Mi a következő lépés?

Helyezze be az új szövetszalagokat a lecserélt szövetkazettákba. (A szövetszalagok cseréje)
