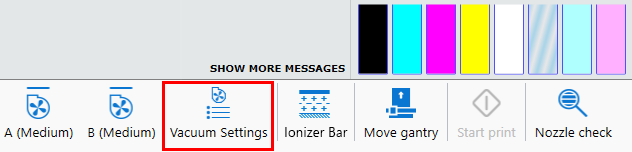

Preko upravljačke ploče operater podešava tlak vakuuma. Sustav automatski kontrolira puhala za postizanje odgovarajućeg tlaka.

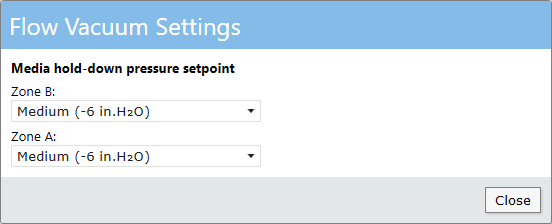

Operater postavlja tlak vakuuma na upravljačkoj ploči, što ovisi o vrsti medija.
|

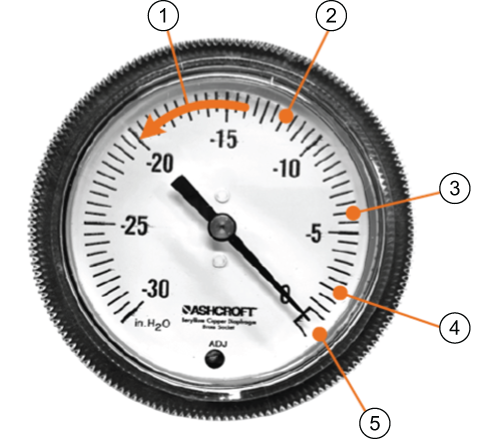

Razina |
Tlak |
Informacije |
|
|---|---|---|---|
|
1 |
Maksimum |
-14 do -20 |
Maksimalno zadržavanje za:
|
|
2 |
Visoka |
-12 |
Za teške medije, na primjer, na papirnatoj podlozi za pjenu s teškim rukopisnim pokrivenošću Jača razina buke |
|
3 |
Srednje tvrda |
-6 |
Za redovite medije, iskrivljene ili ravne Potrebno je ograničiti maskiranje Udobna razina buke |
|
4 |
Niska |
-2 |
Za nezagrijane medije. Potpuno nemaskirana tablica |
|
5 |
nema ograničenja. |
Za nefleksibilne medije Mediji osjetljivi na protok zraka, na primjer uokvireno platno |
NAPOMENA
XTF modeli imaju dvije vakuumske zone (A i B) i, prema tome, dvije tipke za stolni vakuum i dvije nožne pedale.
