Sostituire la lama

Introduzione

Sostituire la lama se taglia più i supporti correttamente.

Video: Sostituzione della lama

Prima di iniziare

Usare quanto prescritto per l'unità Colorado M-series:

  • Guanti in Microflex per la manipolazione degli inchiostri

  • Cacciavite (Torx-25) per la copertura

  • Cacciavite (Torx-6) per la lama

  • Lama

NOTA

Per informazioni sui materiali di manutenzione prescritti, vedere Elenco dei materiali di manutenzione della Colorado M-series.

ATTENZIONE

Indossare i guanti prescritti quando è possibile il contatto con l'inchiostro o con i materiali per la manutenzione. I guanti dovrebbero sempre sovrapporsi alle maniche. Attenersi alle linee guida delle Schede dati di sicurezza (SDS) per garantire la massima sicurezza.

Procedura

  1. Aprire la copertura superiore dal lato di ingresso dei supporti.
  2. Indossare i guanti approvati per l'unità Colorado M-series.

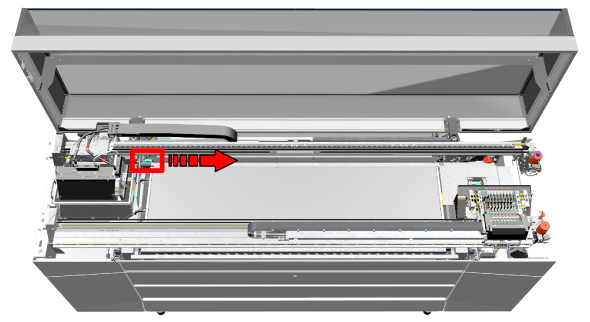

  3. Individuare la lama e spostarla da sinistra a destra.

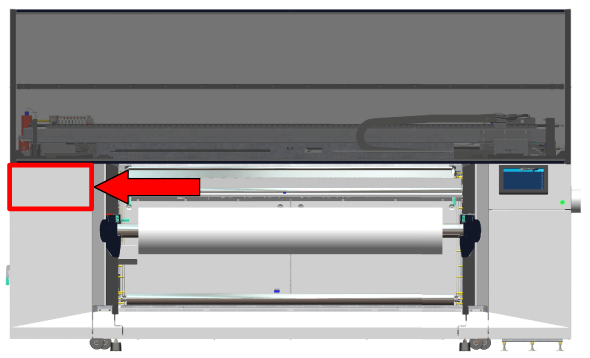

  4. Passare al lato dell'uscita dei supporti e localizzare la copertura dello scomparto lama sulla sinistra.
  5. Allentare la vite sulla sommità della copertura con il cacciavite Torx-25.
    ATTENZIONE

    Fare attenzione alla testa.

  6. Sollevare la copertura ed estrarla.
  7. Localizzare la lama nella parte superiore destra dello scomparto.
  8. Allentare le due viti della lama (1-2) con il cacciavite Torx-6.
    NOTA

    Tenere un pezzo di carta sotto la lama per raccogliere qualsiasi vite dovesse cadere. In questo modo è possibile accertarsi di non perdere alcuna delle viti all'interno della macchina.

  9. Estrarre la lama.

    Assicurarsi di posizionare la lama in modo che non urti contro il sensore.

  10. Posizionare una nuova lama infilando nelle guide per prima la parte con la rotella e lasciarla cadere in posizione. Fare una prova per verificare che la lama scorra in modo ottimale sulle guide.
  11. Serrare le due viti a fondo con la mano.
  12. Riposizionare la copertura dello scomparto lama.
  13. Serrare la vite sulla sommità della copertura.
  14. Smaltire i guanti come rifiuti chimici, secondo le normative locali.
  15. Chiudere la copertura superiore dal lato di ingresso dei supporti.
