Ersetzen Sie das Messer.

Einführung

Tauschen Sie das Messer aus, wenn das Material nicht mehr sauber abgeschnitten wird.

Video: Austauschen des Messers

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Schraubendreher (Torx-25) für die Abdeckung

  • Schraubendreher (Torx-6) für das Messer

  • Messer

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

Prozedur

  1. Öffnen Sie auf der Materialeingabeseite die obere Abdeckung.
  2. Ziehen Sie die für den Drucker Colorado M-series zugelassenen Handschuhe an.

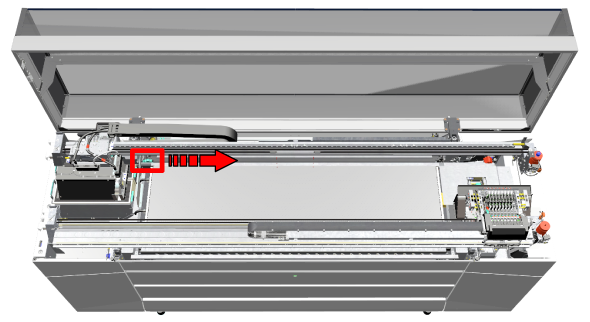

  3. Schieben Sie das Messer von der linken auf die rechte Seite.

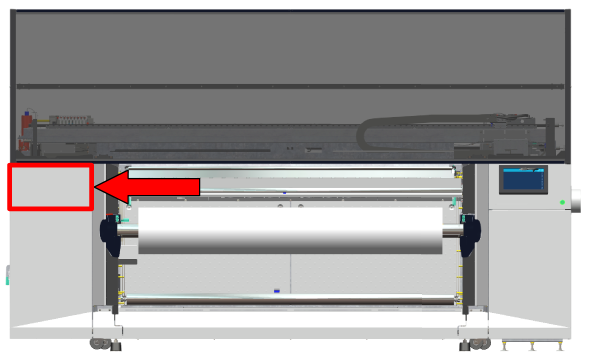

  4. Gehen Sie zur Druckausgabeseite. Dort befindet sich links die Abdeckung des Messerfachs.
  5. Lösen Sie die Schraube oben an der Abdeckung mit dem Torx-25-Schraubendreher.
    ACHTUNG

    Passen Sie auf, dass Sie sich nicht den Kopf anstoßen.

  6. Heben Sie die Abdeckung hoch, und nehmen Sie sie ab.
  7. Das Messer befindet sich im rechten oberen Bereich des Fachs.
  8. Lösen Sie die beiden Halteschrauben des Messers (1-2) mit dem Torx-6-Schraubendreher.
    HINWEIS

    Halten Sie ein Blatt Papier unter das Messer, um eventuell herunterfallende Schrauben aufzufangen. Auf diese Weise stellen Sie sicher, dass keine Schrauben ins Innere des Geräts fallen und somit verloren gehen.

  9. Nehmen Sie das Messer heraus.

    Das Messer darf nicht mit dem Sensor in Berührung kommen.

  10. Setzen Sie ein neues Messer ein. Setzen Sie zunächst die Rolle oben in die Schiene ein, und lassen Sie das Messer dann in die vorgesehene Position fallen. Überprüfen Sie, ob das Messer einwandfrei in den Schienen entlang gleitet.
  11. Ziehen Sie die beiden Schrauben handfest an.
  12. Bringen Sie die Abdeckung des Messerfachs wieder an.
  13. Ziehen Sie die Schrauben oben an der Abdeckung fest.
  14. Entsorgen Sie die Handschuhe als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  15. Schließen Sie von der Materialeingabeseite aus die obere Abdeckung.
