При загрязнении Z-образных датчиков, находящихся в модуле подачи на совмещение, на панели управления появляется окно с указанием необходимого действия.
Размещение модуля подачи на совмещениеZ-образные датчики необходимо чистить тканью (салфетки Alphawipe Texwipe TX1004).
Доступен видеоролик с инструкциями по этому техническому обслуживанию, см. Очистка Z-образных датчиков в модуле подачи на совмещение (Z1).
|
Действие |
|||
|---|---|---|---|
|
1 |
Откройте переднюю дверцу модуля подачи на совмещение. |
||
|
2 |

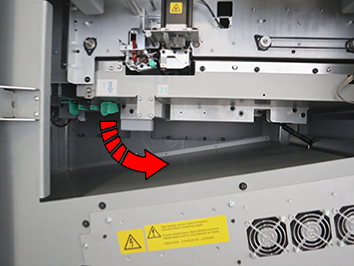

Сожмите зеленую ручку, чтобы открыть направляющую для бумаги. |
|
|
|
3 |

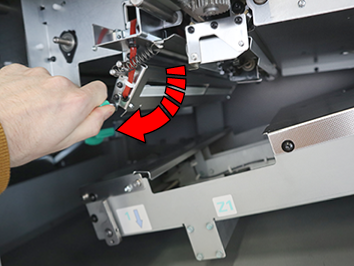

Откройте и придерживайте панель модуля Z-образных датчиков с помощью зеленой ручки. |
|
|
|
4 |

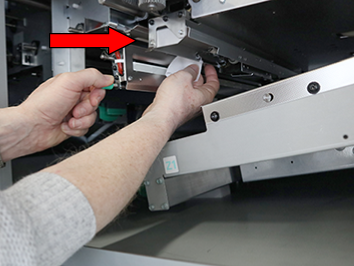

Возьмите чистящую ткань и трижды протрите нижние датчики. |
|
|
|
5 |
Возьмите новую чистящую ткань и трижды протрите верхние датчики. |
|
|
|
6 |
Осторожно закройте модуль Z-образных датчиков. |
||
|
7 |
Закройте направляющую для бумаги с помощью зеленой ручки. |
||
|
8 |
Закройте переднюю дверцу модуля подачи на совмещение. |
||
Утилизируйте использованную чистящую ткань.
