画像配置入力モジュール内の Z センサーの清掃 (Z1)

1

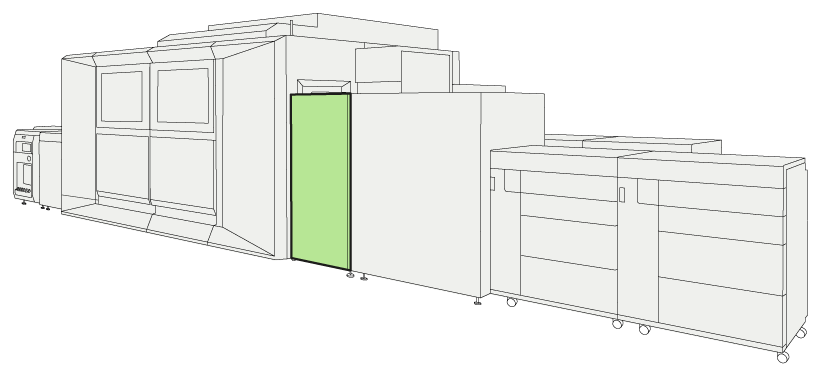

画像配置入力モジュールのフロントドアを開きます。

2

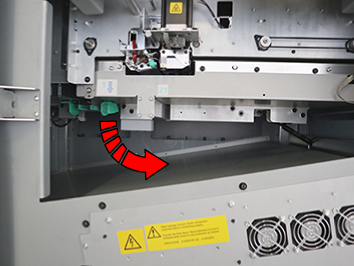

緑のハンドルを一緒に握って、用紙ガイドを開きます。

3

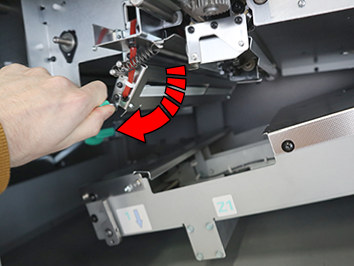

緑のハンドルを使って Z センサーユニットを開け、保持します。

4

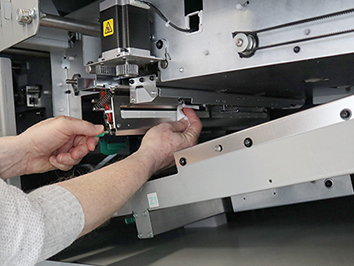

クリーニングクロスを用意し、下部センサーの上で 3 回動かします。

5

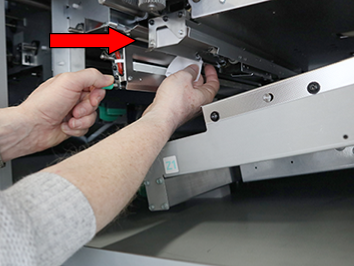

新しいクリーニングクロスを用意し、上部センサーの上で 3 回動かします。

6

Z センサーユニットを静かに閉じます。

7

緑のハンドルを使って用紙ガイドを閉じます。

8

画像配置入力モジュールのフロントドアを閉じます。
