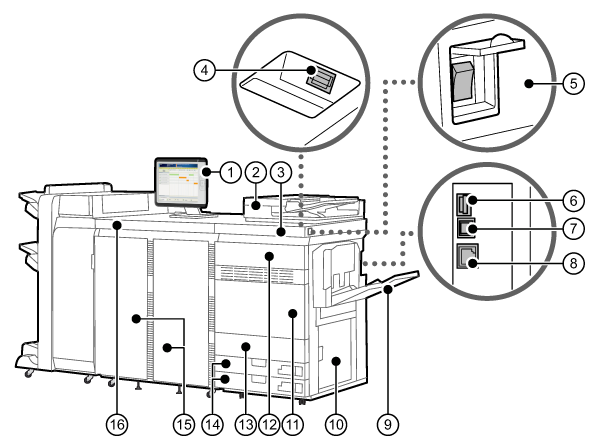

인쇄 모듈 부분

1

제어판, 인쇄 시스템을 작동하고 일상 작업 및 유지보수를 수행합니다.

2

자동 문서 공급 장치, 원본을 복사 및 스캔합니다(옵션).

3

인쇄 모듈

4

USB 메모리 장치와 같은 장치를 프린터에 연결하기 위한 USB 포트(앞면)

참고

USB 포트는 USB 2.0을(를) 지원합니다.

5

주전원 스위치

6

USB 포트(후면), 외부 하드 디스크와 같은 장치를 프린터에 연결합니다.

참고

USB 포트는 USB 3.0을(를) 지원합니다.

7

USB 커넥터, 프린터와 컴퓨터를 연결할 때 USB 케이블을 연결합니다.

참고

USB 커넥터는 USB 2.0을(를) 지원합니다.

8

LAN 포트, 인쇄 모듈을 인쇄 서버로 연결합니다.

9

특수 공급 장치, 특수 용지, 봉투 및 탭 용지를 수동으로 급지합니다.

10

인쇄 모듈의 오른쪽 하단 커버

11

인쇄 모듈의 전면 커버

12

토너 구획 커버, 토너 카트리지에 액세스합니다.

13

폐 토너 컨테이너 커버, 폐 토너 컨테이너에 액세스합니다.

14

내부 용지 트레이, 용지를 고정합니다.

15

고정 스테이션의 전면 커버

16

고정 스테이션

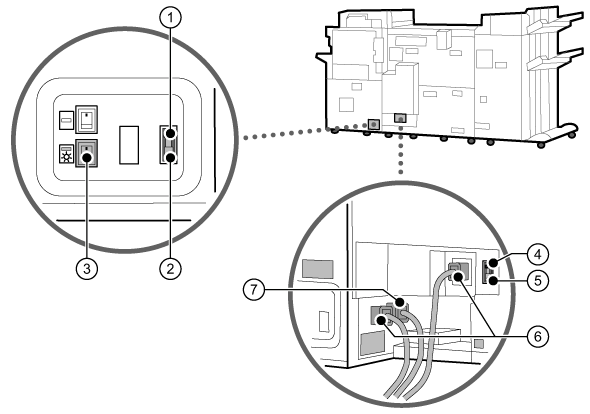

1

인쇄 모듈의 차단기, 과전류 또는 누설전류를 감지합니다.

2

인쇄 모듈의 테스트 버튼, 회로 차단기를 주기적으로 테스트합니다.

3

제습 스위치, 용지를 말립니다.

4

고정 스테이션의 차단기, 과전류 또는 누설전류를 감지합니다.

5

고정 스테이션의 테스트 버튼, 회로 차단기를 주기적으로 테스트합니다.

6

부전원 코드

7

주전원 코드

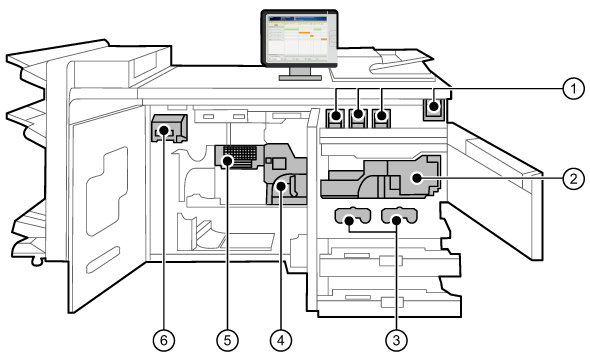

1

토너 카트리지

2

고정 운송 장치

3

폐 토너 컨테이너

4

고정 장치, 용지에 이송된 토너를 고정합니다.

5

냉각 장치, 용지를 냉각합니다.

6

Decurler 장치, 열로 인한 용지 컬링을 교정합니다.
