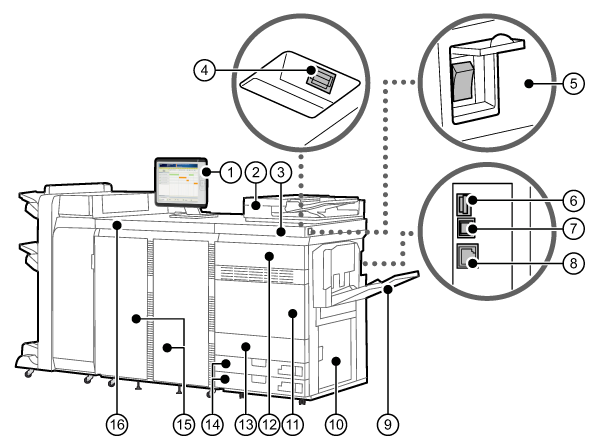

Dele til udskrivningsmodul

1

Kontrolpanel, til at betjene udskrivningssystemet og til at udføre daglige opgaver og vedligeholdelse

2

Automatiske dokumentindføring, til kopiering og scanning af originaler (valgfri)

3

Udskrivningsmodul

4

USB-port (forside), til at forbinde enheder såsom en USB-hukommelsesenhed til printeren

BEMÆRK

USB-porten understøtter USB 2.0.

5

Hovedstrømafbryder

6

USB-port (bagside), til at forbinde enheder såsom en ekstern harddisk til printeren

BEMÆRK

USB-porten understøtter USB 3.0.

7

USB-stik, til at forbinde et USB-kabel, når en printer tilsluttes til en computer

BEMÆRK

USB-stikket understøtter USB 2.0.

8

LAN-port, til at forbinde udskrivningsmodulet med printserveren

9

Specialindføring, til manuel indføring af specialmedier, konvolutter og fanepapir

10

Nederste højre dæksel på udskrivningsmodulet

11

Frontdækslet på udskrivningsmodulet

12

Tonerrumsdæksel, giver adgang til tonerpatronerne

13

Dæksel til overskudstonerbeholder, giver adgang til overskudstonerbeholderen

14

Interne papirbakker til medier

15

Frontdæksler på fikseringsstationen

16

Fikseringsstation

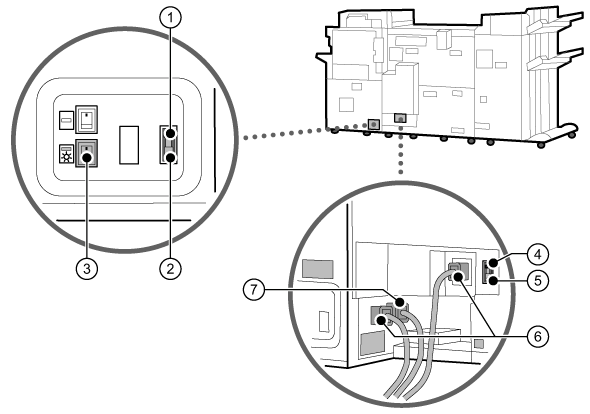

1

Sikkerhedsafbryder til udskriftsmodulet, til at registrere overstrøm eller strømlæk

2

Testknap på udskrivningsmodulet, til regelmæssigt at afprøve sikkerhedsafbryderen

3

Affugtningskontakt, til at tørre medier

4

Sikkerhedsafbryder til fikseringsstationen, til at registrere overstrøm eller strømlæk

5

Testknap på fikseringsstationen, til regelmæssigt at afprøve sikkerhedsafbryderen

6

Undernetledninger

7

Hovednetledning

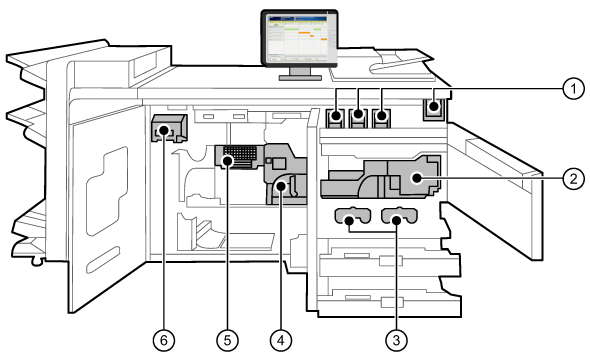

1

Tonerpatron

2

Fikseringstransportenhed

3

Beholder til overskudstonere

4

Fikseringsenhed, til at fiksere toneren overført til mediet

5

Køleenhed, til at nedkøle medier

6

Udglatningsenhed, til at rette krølning af medier forårsaget af varme
