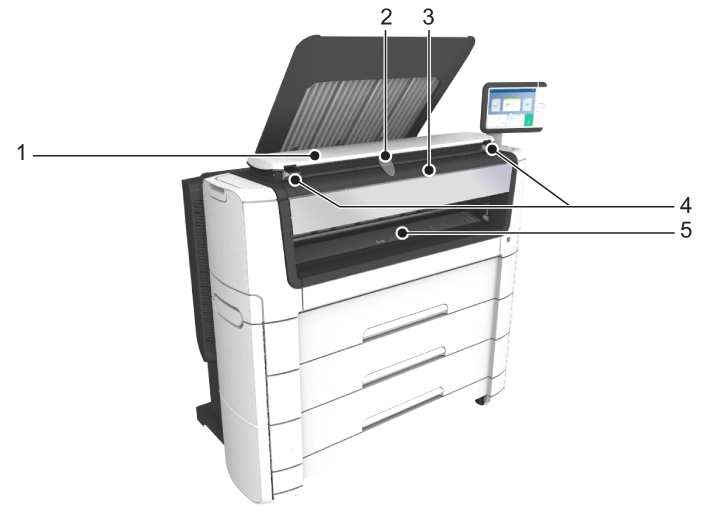

Componentes do scanner (opcionais)

1

[tampa superior]

Fecha o scanner.

2

[protetor de realimentação de saída]

Impede a impressão de ser realimentada para o scanner

3

[mesa de alimentação de originais]

Utilize o [mesa de alimentação de originais] para alimentar o original para o scanner (virado para cima).

4

[alavancas de abertura]

Utilize a [alavancas de abertura] para abrir a tampa superior.

5

[saída de originais]

Saída do original digitalizado.

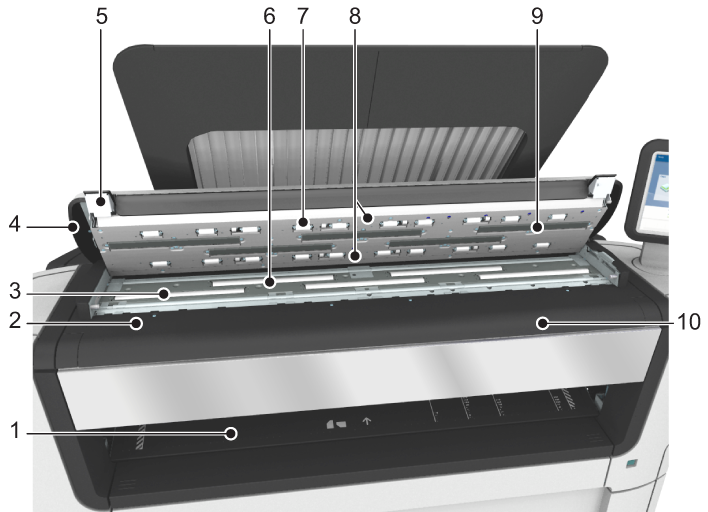

1

[saída de originais]

Saída do original digitalizado.

2

[régua do tamanho dos originais]

Utilize esta régua para posicionar o original.

3

[rolos de alimentação de originais]

Um conjunto de rolos utilizados para transportar o original.

4

[tampa superior]

Fecha o scanner.

5

[alavancas de abertura]

Utilize as alavancas de abertura para abrir a tampa superior do scanner.

6

[rolos de suporte dos originais]

Um conjunto de rolos para guiar o original.

7

[rolos da tampa superior do scanner]

Um conjunto de rolos na tampa superior para guiar o original.

8

[sensores de originais]

Sensores para detetar o original.

9

[placas de contacto transparentes]

Tampa dos sensores de imagem.

10

[alimentador de originais]

Utilize o alimentador de originais para alimentar o original para o scanner (virado para cima).
