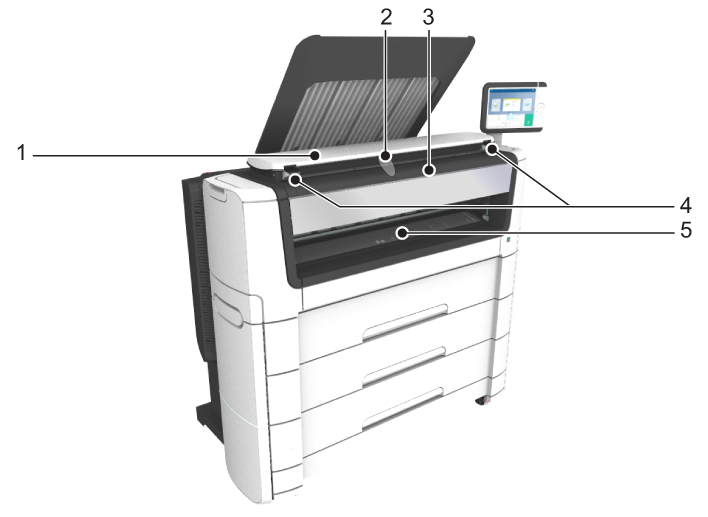

スキャナのコンポーネント (オプション)

1

[上部カバー]

スキャナを保護します。

2

[出力図面巻き込み防止プロテクタ]

出力がスキャナに再給紙されるのを防ぎます。

3

[原稿フィード テーブル]

[原稿フィード テーブル] を使用して、原稿をスキャナに挿入します (表面が上)。

4

[オープン レバー]

[オープン レバー] を使用して上部カバーを開きます。

5

[原稿排紙]

スキャン済み原稿が排紙されます。

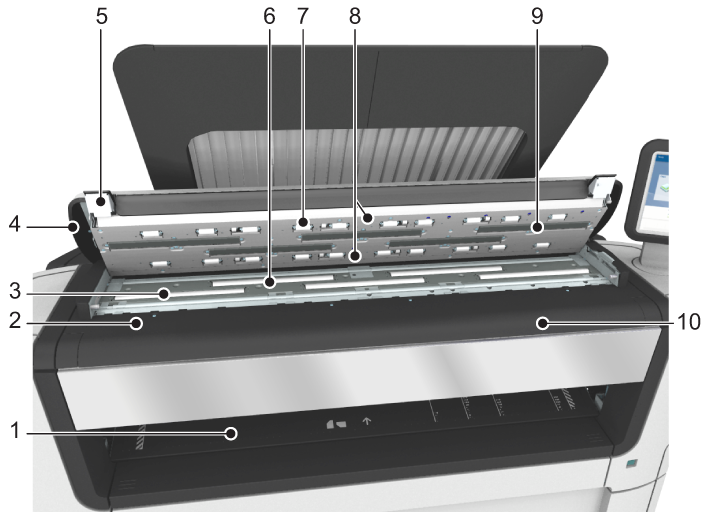

1

[原稿排紙]

スキャン済み原稿が排紙されます。

2

[原稿サイズ定規]

この定規を使用して原稿を配置します。

3

[原稿フィード ローラー]

原稿の搬送に使用されるローラー。

4

[上部カバー]

スキャナの電源を切ります。

5

[オープン レバー]

オープン レバーを使用して、スキャナの上カバーを開きます。

6

[原稿サポート ローラー]

原稿ガイド用のローラー。

7

[スキャナ上部カバー ローラー]

上部カバーに搭載された原稿ガイド用のローラー。

8

[原稿センサー]

原稿検出用のセンサー。

9

[透明コンタクト プレート]

イメージ センサーのカバー。

10

[原稿フィード テーブル]

原稿フィード テーブルを使用して、(表向きに) 原稿をスキャナに給紙します。
