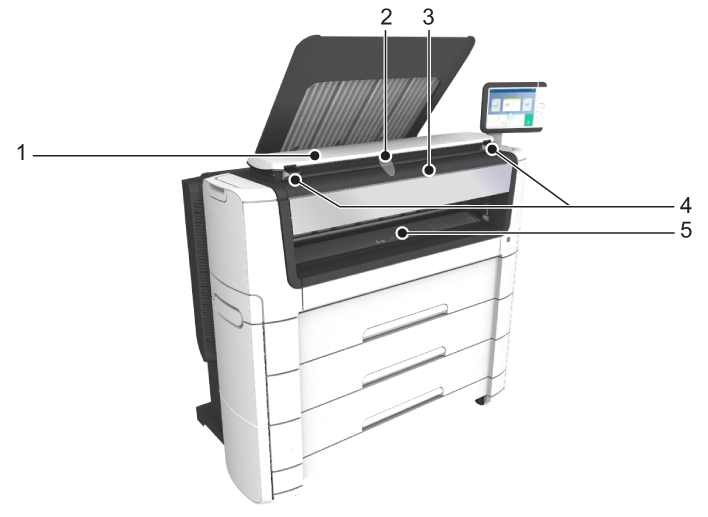

Componente |
Descrizione/funzione |
|
|---|---|---|
|
1 |
[coperchio superiore] |
Chiude lo scanner. |
|
2 |
[flangia proteggi documenti] |
Impedisce che gli output vengano rinviati allo scanner. |
|
3 |
[piano alimentazione originali] |
Usare [piano alimentazione originali] per alimentare l'originale nello scanner (rivolto verso l'alto). |
|
4 |
[leve di apertura] |
Usare le [leve di apertura] per aprire la copertura superiore. |
|
5 |
[uscita originali] |
Uscita per l'originale digitalizzato. |
|

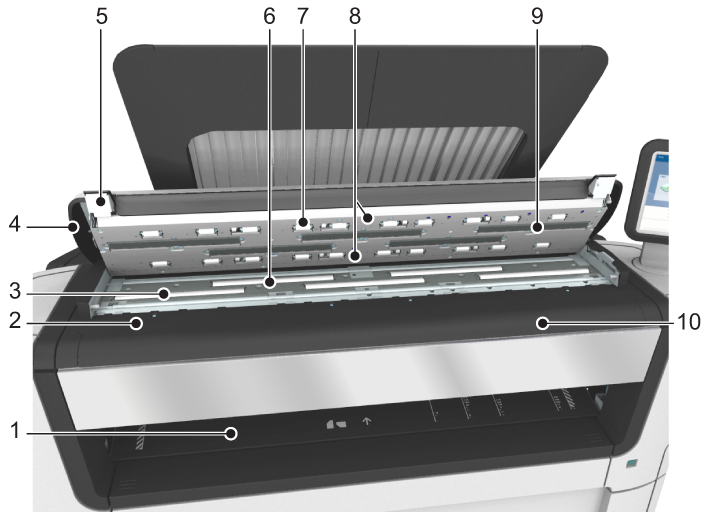

Componente |
Descrizione/funzione |
|
|---|---|---|
|
1 |
[uscita originali] |
Uscita per l'originale digitalizzato. |
|
2 |
[righello dimensioni originali] |
Usare questo righello per posizionare gli originali. |
|
3 |
[rulli alimentazione originali] |
Una serie di rulli usati per trasportare l'originale. |
|
4 |
[coperchio superiore] |
Chiude lo scanner. |
|
5 |
[leve di apertura] |
Usare le leve di apertura per aprire la copertura superiore dello scanner. |
|
6 |
[rulli supporto originali] |
Una serie di rulli per la guida dell'originale. |
|
7 |
[rulli copertura superiore scanner] |
Una serie di rulli collocati nel coperchio superiore per la guida dell'originale. |
|
8 |
[sensori originali] |
Sensori di rilevamento dell’originale. |
|
9 |
[piastre contatto trasparenti] |
Copertura dei sensori dell'immagine. |
|
10 |
[tavola di alimentazione originali] |
Usare la tavola di alimentazione originali per fare avanzare l'originale nello scanner (rivolto verso l'alto). |
