Austausch eines Antriebsrades für eine Materialwelle

Einführung

Die Antriebszahnräder einer Materialwelle können ohne Kundendienstunterstützung ausgetauscht werden.

Video: Austausch eines Antriebszahnrades für eine Materialwelle.

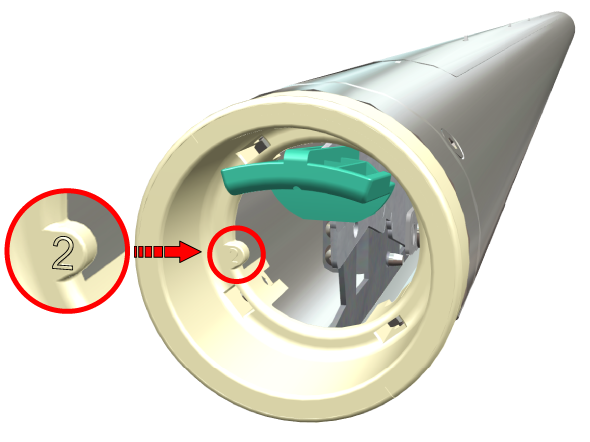

Für das Aufrollen von innen benötigen Sie die neue Materialaufnahmewelle. Das Zahnrad im Inneren der neuen Materialaufnahmewelle ist mit der Nummer 2 gekennzeichnet.

Warum und wann dieser Vorgang ausgeführt wird

Wenn die Zähne eines Antriebszahnrades einer Materialwelle beschädigt sind, können Sie eines oder beide Antriebszahnräder austauschen. Der nachfolgend beschriebene Vorgang ist für die Materialzuführungs- und die Materialaufnahmewelle gleich.

Wenn der Metallteil der Welle beschädigt ist, muss die gesamte Materialwelle ausgetauscht werden. Ein entsprechendes Ersatzteil erhalten Sie bei Ihrer Kundendienstvertretung.

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Schraubendreher (Torx-20)

  • Antriebsrad

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

  • Achten Sie bei der Handhabung der Materialrolle auf Ihre Finger.

  • Schwere Materialien (25 kg oder mehr) dürfen nur von zwei Personen oder unter Zuhilfenahme einer externen Hebevorrichtung hochgehoben werden.

Prozedur

  1. Gehen Sie zur Materialeingabeseite oder zur Materialausgabeseite des Druckers.
  2. Wenn sich eine Materialrolle auf der Materialwelle befindet, müssen Sie diese zunächst entfernen.

    Weitere Informationen finden Sie unter Schneiden und Entnehmen von Material.

  3. Nehmen Sie die Materialwelle heraus.
  4. Lokalisieren Sie nun das beschädigte Antriebszahnrad am Ende der Materialwelle.

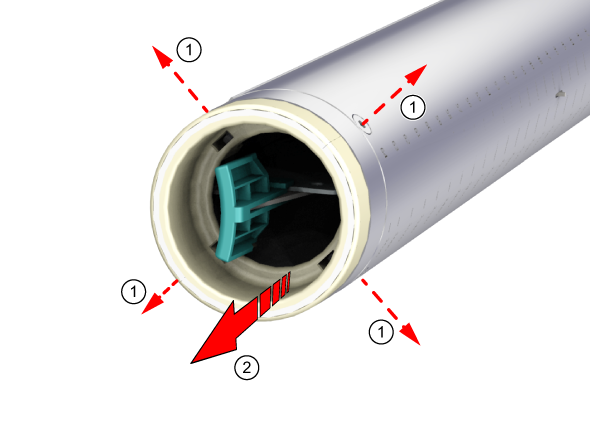

  5. Lösen Sie die vier Schrauben am Antriebsrad mit dem Torx-20-Schraubendreher (1).
  6. Nehmen Sie das Antriebszahnrad vorsichtig ab, und achten Sie darauf, dass keine der innen liegenden Sechskantmuttern verloren geht.
  7. Entnehmen Sie die vier Sechskantmuttern aus ihren Aufnahmen.

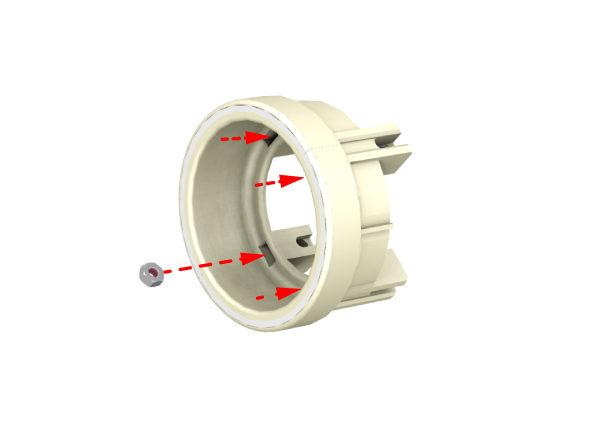

  8. Legen Sie die vier Sechskantmuttern in die vorgesehenen Aufnahmen des neuen Antriebszahnrades ein.
  9. Setzen Sie das neue Antriebszahnrad auf die Materialwelle (1). Achten Sie darauf, dass das Antriebszahnrad korrekt an den Markierungen im Inneren der Welle ausgerichtet ist.
  10. Ziehen Sie die vier Schrauben handfest an (2).
  11. Zum Austauschen des zweiten Antriebszahnrades der Materialwelle wiederholen Sie die Schritte 4 bis 10.
  12. Die Materialwelle ist wieder betriebsbereit.

    Sie können jetzt entweder eine Materialrolle oder eine Materialaufnahmerolle einlegen. Setzen Sie die Materialwelle dann wieder in das Materialfach oder den Rollenwickler ein.

    Weitere Informationen finden Sie unter Einlegen einer Materialrolle (Position 1) oder Einlegen eines Kerns einer Materialaufnahmerolle in den Rollenwickler.
