Reinigung der Spiegel

Einführung

Wenn Sie eine Verschmutzung auf den Spiegeln oder auf der Glasplatte vor dem Spiegeltrichter feststellen, müssen Sie diese Teile unverzüglich reinigen.

Wir empfehlen, die Spiegel und die Glasplatte vor dem Spiegeltrichter regelmäßig zu reinigen, um den Drucker in bestmöglichem Zustand zu erhalten.

Video: Reinigen der Spiegel.

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Fusselfreie Tücher

  • Entmineralisiertes Wasser

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

Prozedur

  1. Stellen Sie sicher, dass der Drucker derzeit keinen Auftrag druckt.
  2. Ziehen Sie die für den Drucker Colorado M-series zugelassenen Handschuhe an.
  3. Öffnen Sie auf der Materialeingabeseite die obere Abdeckung.
  4. Schieben Sie den Druckkopfschlitten vorsichtig nach links in die Parkposition für die manuelle Wartung.
    WICHTIG

    Achten Sie darauf, dass Sie den Druckkopfschlitten nur an seiner Abdeckung anfassen, da sonst die Druckköpfe beschädigt werden können.

  5. Machen Sie die Spiegelkästen auf beiden Seiten des Druckkopfschlittens ausfindig.

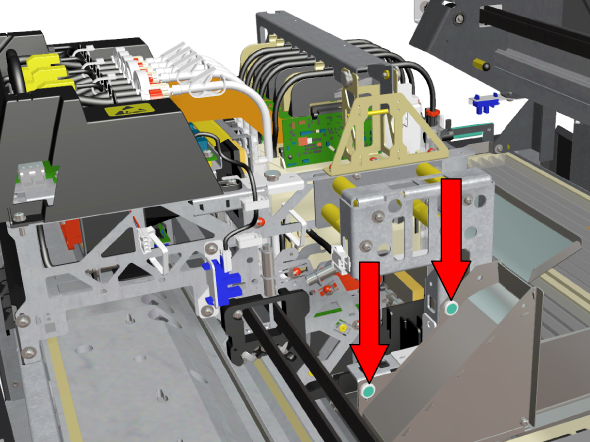

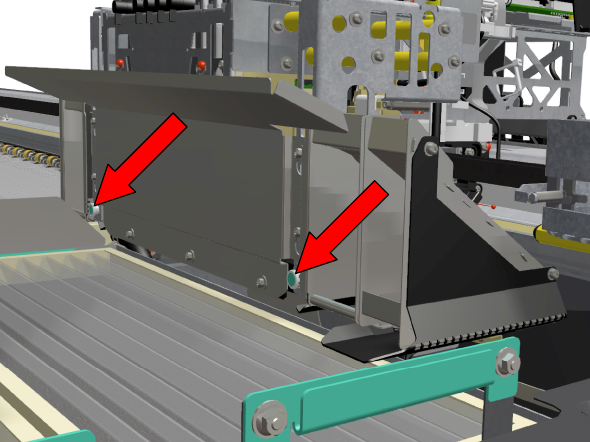

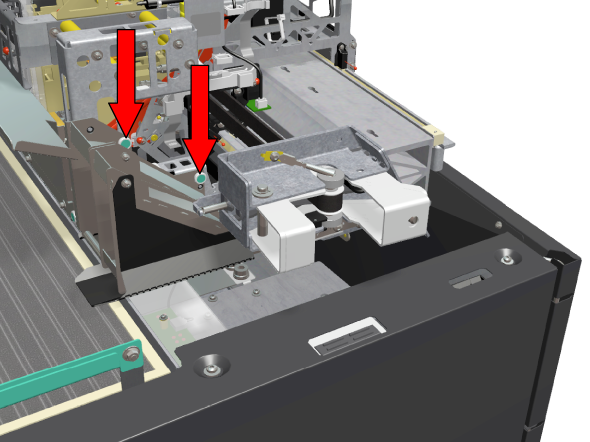

  6. Lösen Sie von Hand die sechs grünen Schrauben der beiden Spiegelkästen.

  7. Befeuchten Sie einen fusselfreien Lappen mit entmineralisiertem Wasser, und reinigen Sie alle Spiegel an der Innenseite der Spiegelkästen.

    Es gibt 3 Spiegel.

    WICHTIG

    Verwenden Sie ausschließlich entmineralisiertes Wasser und keine andere Flüssigkeit.

  8. Achten Sie darauf, alle matten Ablagerungen zu entfernen.
  9. Wischen Sie die Spiegelkästen vorsichtig trocken.
  10. Bringen Sie die Spiegelkästen wieder in ihre Einbaulage.
  11. Ziehen Sie die Schrauben handfest an.
  12. Drücken Sie den Druckkopfschlitten und den Schlitten mit den Aushärtungs-LEDs vorsichtig aneinander vorbei. Achten Sie darauf, dass sich die beiden Schlitten nicht berühren.
  13. Machen Sie den Spiegelkasten auf dem Schlitten mit den Aushärtungs-LEDs ausfindig.

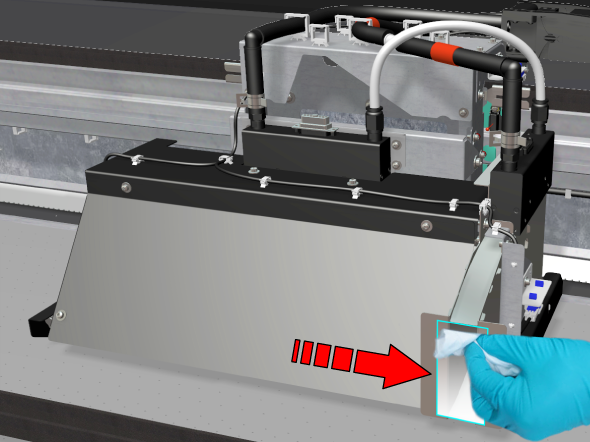

  14. Befeuchten Sie einen fusselfreien Lappen mit entmineralisiertem Wasser, und reinigen Sie die Glasplatte vor dem Spiegeltrichter.
    WICHTIG

    Verwenden Sie ausschließlich entmineralisiertes Wasser und keine andere Flüssigkeit.

  15. Achten Sie darauf, alle matten Ablagerungen zu entfernen.
  16. Wischen Sie die Glasplatte vorsichtig trocken.
  17. Entsorgen Sie die Handschuhe und Tücher als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  18. Schließen Sie die obere Abdeckung.
