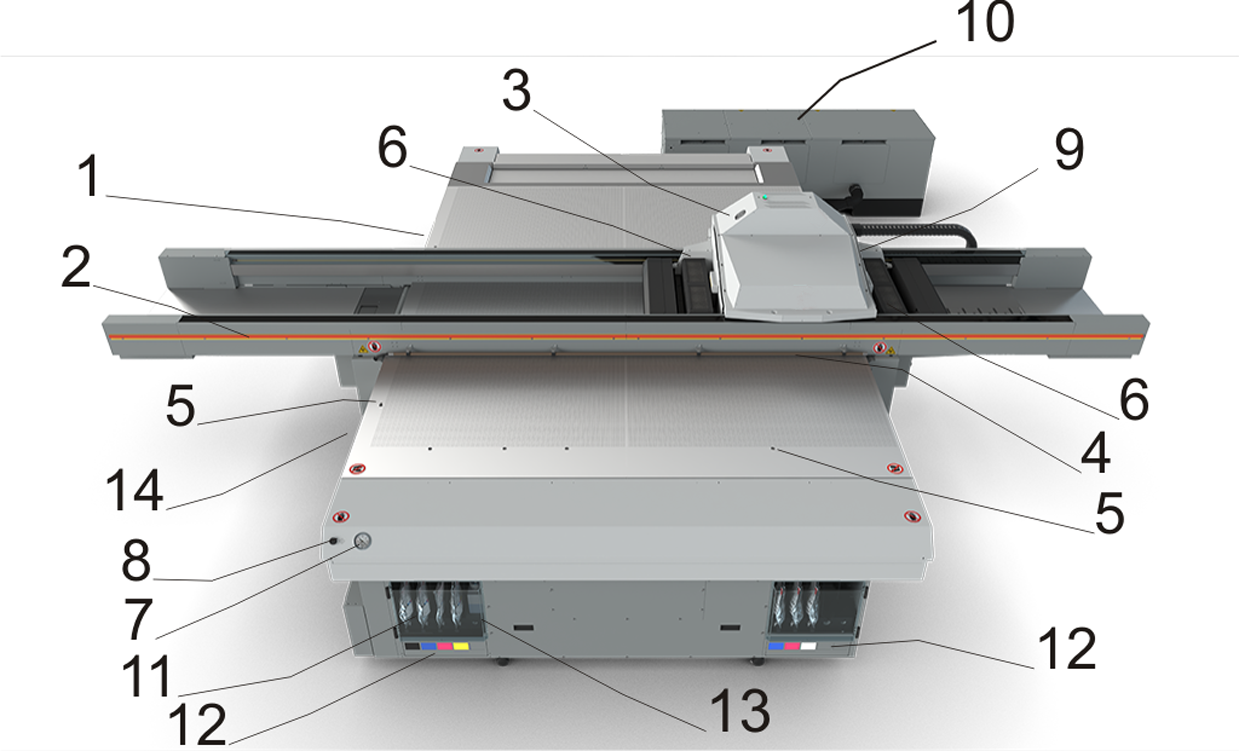

Hardware-Komponenten der Bedienerschnittstelle

1) Netzschalter

Dient zum Ein- und Ausschalten des Druckers Siehe auch 10) Gehäuse für die Vakuumpumpen; dieses Gehäuse weist ebenfalls einen Netzschalter auf

2) Not-AUS-Tasten

Mit der Not-AUS-Funktion können alle Bewegungen und Systeme, die eine Gefährdung darstellen können, angehalten werden. Es sind insgesamt drei Not-AUS-Einrichtungen vorhanden, zwei an den beiden Enden des Druckwagenträgers (langer roter Streifen) und einer am Podium für die Bedienelemente.

3) Druckwagen

Trägt die Druckköpfe.

4) Zusatzeinheit gegen statische Aufladung

Verringert die statische Aufladung des Druckmaterials. Dadurch entsteht weniger Tintennebel, der auf die bedruckten Bögen gelangt.

5) Registerstifte

Dienen zum Registrieren des Druckmaterials.

6) UV-Lampen

Dienen zum Aushärten der Tinte.

7) Druckmessgerät

Dient zur Anzeige des Unterdrucks, mit dem das Druckmaterial auf dem Tisch fixiert wird.

8) Druckstarttaste

Dient zum Starten des aktuellen Druckauftrags.

9) Automatische Wartungseinheit

Dient zur automatischen Reinigung der Druckköpfe.

10) Gehäuse für die Vakuumpumpen

Nimmt die drei Vakuumpumpen auf und dämpft deren Betriebsgeräusche. Zum Betrieb des Druckers muss der Netzschalter am Gehäuse für die Vakuumpumpen eingeschaltet sein.

11) Tintenfach

In diesem Fach befinden sich die Tintenbeutel und die Kühlmittelflasche.

12) Tintenfilter

Hinter einer Klappe unterhalb der Tintenbeutel sind Tintenfilter angebracht. Sie dienen zum Abscheiden von unerwünschten Tintenpartikeln.

13) Kühlmittelflasche

Liefert Kühlmittel zur Aufrechterhaltung einer geeigneten Temperatur der Tinte in den Druckköpfen.

(14) Fußschalter

Dienen zum Ein-/Ausschalten des Vakuums. Sie werden außerdem zum Ausfahren oder Einziehen der Registerstifte verwendet.
