A kezelő kölcsönhatásba lép a nyomtató összetevőivel a nyomtatás, a karbantartás és a nyomtató állapotának ellenőrzése érdekében. Ez a szakasz határozza meg és magyarázza el a hardver funkcióit.

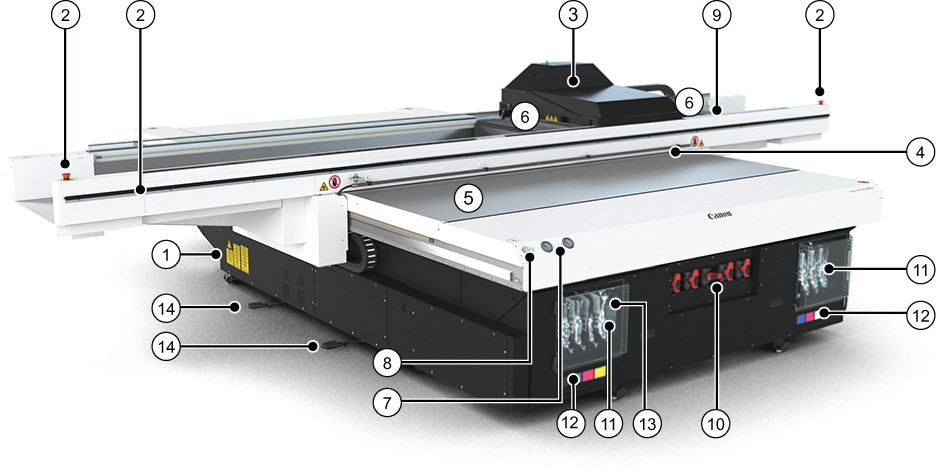

Nyomtató hardver|
Alkotóelem |
Funkció |
|---|---|
|
1) Hálózati főkapcsoló |
A nyomtató be- és kikapcsolásához. |
|
2) Vészleállítók |
A vészleállítások leállítják az összes mozgó és veszélyes rendszert. A vészleállító gombok a Gantry mindkét végén és a felhasználói felület asztalon vannak elhelyezve. A portál mindkét oldalán egy-egy ütközősáv van felszerelve. |
|
3) Kocsi |
Tartalmazza a nyomtatófejeket és a tintatartályokat, és védi a kezelőt az UV-fénytől. |
|
4) Statikus elfojtó rendszer |
Csökkenti a statikus töltést a hordozón, és kevesebb porból és törmelékből származó, a nyomtatás minőségét befolyásoló leletet eredményez. |
|
5) Illesztőtűk |
A regisztrációs csapokat a kezelő manuálisan aktiválja, és lehetővé teszi a hordozók gyors regisztrálását. |
|
6) UV lámpák |
A festék kikeményítése UV fényben történik. |
|
7) Vákuummérők |
Az asztali vákuumrendszer erősségének megjelenítése. 10"Hg alatti érték esetén ellenőrizze, hogy van-e vákuumszivárgás. |
|
8) Nyomtatás gomb |
Elindítja az aktuális nyomtatási munkát. |
|
9) Automata karbantartási állomás |
Automatikusan tisztítja a nyomtatófejeket. |
|
10) Vákuumzóna vezérlőkarok |
Öt vákuumzóna vezérlőkarral állítható be, hogy a vákuumszivattyú bekapcsolásakor a 2–6. vákuumzóna közül melyik legyen aktív a nyomtatóasztalon. Az 1. zóna mindig bekapcsolt állapotban van, ezért nincs hozzá vezérlőkar. Az Arizona 6160/6170 XTS Mark II modell zónái eltérőek (lásd a 5. fejezetet a részletekért). |
|
11) Festékrekesz |
Két tintarekesz van: az elsődleges rekesz tartalmazza a CMYK-tintát és a hűtőfolyadékot; a másodlagos rekeszben a világos cián vagy világos magenta és/vagy fehér tinta található. |
|
12) Festékszűrők |
A tintaszűrők egy ajtó mögött, a tintatartályok alatt találhatók. A szűrők eltávolítják a nem kívánt részecskéket a tintából. |
|
(13) Hűtőfolyadék palack |
Az ebből érkező hűtőfolyadék tartja fenn a festék helyes hőmérsékletét a nyomtatófejekben. |
|
(14) Vákuumasztal lábkapcsolók |
Kapcsolja be az 1-es vagy a 2-es szivattyút a két fő zóna asztali vákuumának be- és kikapcsolásához. A nyomtatás elkezdése előtt bekapcsolva kell lennie a vákuumnak. |
