Hardware uživatelského rozhraní

Úvod

Obsluha komunikuje s komponentami tiskárny, aby mohla tisknout, udržovat a sledovat stav tiskárny. V této části jsou označeny a vysvětleny funkce hardwaru.

Hardware tiskárny

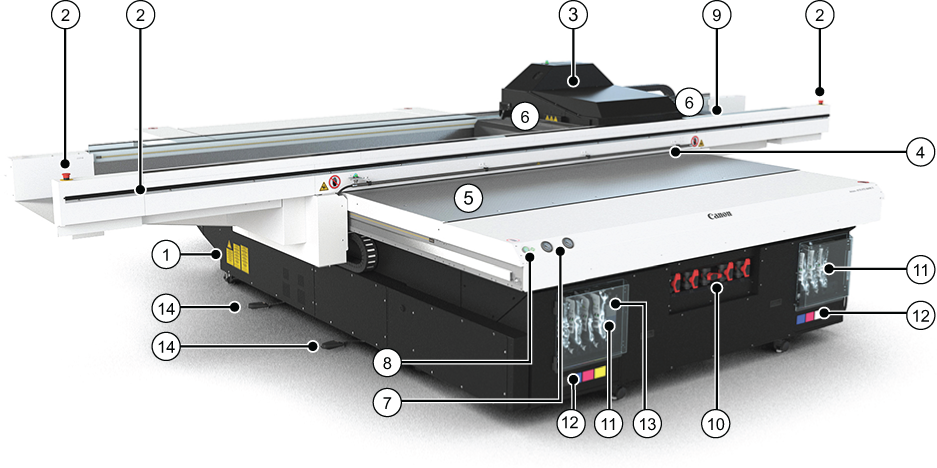

Součásti tiskárny

Tabulka 1. Hardwarové rozhraní

Součást

Funkce

1) Hlavní vypínač

Slouží k zapnutí a vypnutí tiskárny.

2) Tlačítka nouzového zastavení

Nouzové zastavení vypne všechny pohybové a nebezpečné systémy. Tlačítka nouzového zastavení jsou instalována na obou koncích portálu a na stole uživatelského rozhraní. Na obou stranách portálu je nainstalována dorazová lišta.

3) Kočár

Obsahuje tiskové hlavy a zásobníky inkoustu a chrání operátora před působením UV záření.

4) Systém statického potlačení

Snižuje statický náboj na médiu a vede k menšímu množství artefaktů způsobených prachem a nečistotami, které ovlivňují kvalitu tisku.

5) Soutiskové kolíky

Registrační kolíky aktivuje obsluha ručně a umožňují rychlou registraci média.

6) UV lampy

UV světlo se používá k vytvrzení inkoustu.

7) Vakuové manometry

Zobrazení síly vakuového systému stolu. Pokud ukazuje méně než 10 "Hg, zkontrolujte netěsnost vakua.

8) Tlačítko tisku

Spouští tiskovou úlohu.

9) Stanice pro automatickou údržbu

Automaticky čistí tiskové hlavy.

10) Ovládací páky vakuové zóny

Dvě ovládací páky vakuové zóny určují, zda se při zapnutí vývěvy aktivují vakuové zóny 2 až 6 na stolu tiskárny. Zóna 1 je vždy zapnutá, takže nemá žádnou ovládací páku. Zóny u modelu tiskárny Arizona 6160/6170 XTS Mark II jsou odlišné (podrobnosti viz kapitola 5).

11) Prostor pro inkoust

Existují dvě zásobníky inkoustu: primární zásobník obsahuje inkoust CMYK a lahvičku s chladicí kapalinou; sekundární zásobník obsahuje světle azurový nebo světle purpurový a/nebo bílý inkoust.

12) Inkoustové filtry

Inkoustové filtry se nacházejí za dvířky pod inkoustovými sáčky. Filtry odstraňují nežádoucí částice z inkoustu.

13) Láhev chladicí kapaliny

Obsahuje chladicí kapalinu, která udržuje teplotu inkoustu v tiskových hlavách.

(14) Nožní spínače vakuového stolu

Přepnutím vývěvy 1 nebo vývěvy 2 zapnete/vypnete vakuum na stole pro dvě hlavní zóny. Vakuum musí být zapnuto před zahájením tisku.
