imagePRESS C910 Series 8.2

Målet med materialfamiljkalibreringen är att uppnå en konsekvent färgkvalitet över tid för material från samma materialfamilj.

Kalibrera en materialfamilj i följande fall:

Efter installation av utskriftssystemet, för standardmaterialfamiljer med bestruket och obestruket material.
När du skapar en ny materialfamilj.
När serviceorganisationen byter ut systemdelar.
När du vill behålla en hög utskriftskvalitet för ofta använda materialfamiljer.

En kurvikon indikerar att en materialfamilj inte har kalibrerats. Ikonen visas när en ny materialfamilj skapades utan kalibrering, eller när timern för materialfamiljkalibreringen löper ut.

Alternativ för materialfamiljskalibrering

Verktyg

i1Pro3 spektrofotometer (i1Pro2 stöds också).

Procedur

Kalibrera skrivaren.

VIKTIGT!
Du måste alltid utföra en skrivarkalibrering innan du fortsätter med den här proceduren.
Anslut i1Pro3-spektrofotometern till USB-porten på kontrollpanelen.

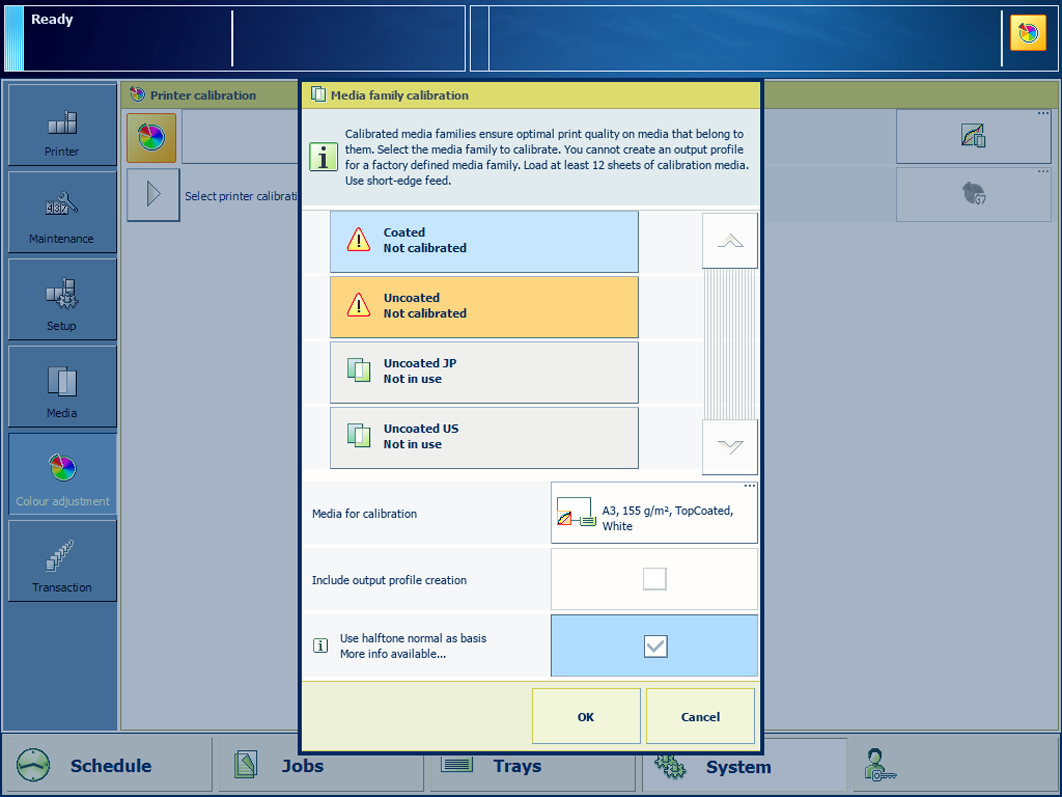

Tryck på [System] → [Färgjustering] → [Kalibr. materialfamiljen] .
Välj den materialfamilj som ska kalibreras.
Välj material som ska kalibreras, vid behov.

Systemet visar det material som väljs som standard för kalibrering.
Välj [Använd normal halvton som bas] för att förkorta materialfamiljkalibreringen.
Fyll på kalibreringsmaterial.
Tryck på [OK].
Följ anvisningarna på manöverpanelen.

Resultat

Efter materialfamiljkalibreringen visar feedbackfönstret resultatet av proceduren.

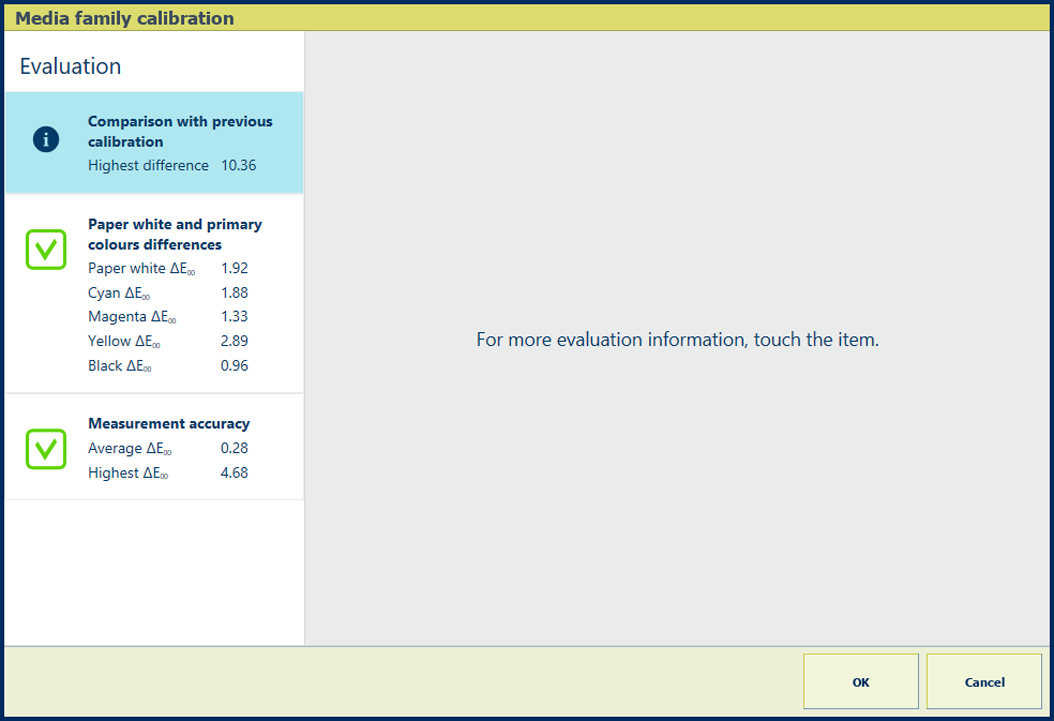

Feedbackfönster för materialfamiljkalibrering

Spara nya kalibreringskurvor genom att trycka på [OK] när två gröna bockmarkeringar visas.

Utvärdera resultatet i tabellen nedan när ett rött kors visas. Klicka sedan på [OK] för att spara de nya kalibreringskurvorna eller på [Avbryt] för att ignorera resultaten.

Feedbackskärm	Anmärkningar
	Beskrivning CMYK-linjerna i diagrammet visar med hur många procent färgen avviker från den föregående materialfamiljkalibreringen. Värdena [Högsta skillnad] och [Genomsnittlig skillnad] för [Jämförelse med tidigare kalibrering] anger frekvensen av materialfamiljkalibreringen. OBS! För den första materialfamiljkalibrering finns det inga referensvärden och därför finns det inte heller någon feedbackinformation.
Utvärdering När färgvärdet [Högsta skillnad] är mindre än cirka 2 för varje färg kan du kalibrera mindre ofta utan märkbar försämring av färgkvaliteten. När värdet [Högsta skillnad] är mellan cirka 2 och 4 för varje färg rekommenderas du att fortsätta kalibrera med den aktuella kalibreringsfrekvensen. När värdet [Högsta skillnad] är större än cirka 4 för en eller flera färger rekommenderas du att kalibrera oftare för att få en jämnare färgstabilitet.
	Beskrivning ΔE-värdena för [Skillnader mellan pappersvitt och primärfärger] anger skillnaden mellan referensvärden och uppmätta värden. [Lab-värden referens] hämtas under den första materialfamiljkalibreringen.
Utvärdering När varje ΔE-värde är mindre än toleransnivån är färgkvaliteten god. När ett ΔE-värde är större än toleransnivån bör du först kontrollera att materialet som används är samma som i den första materialfamiljkalibreringen. Kontrollera skrivarens tillstånd vid behov.
	Beskrivning ΔE-värdena för [Mätnoggrannhet] anger med vilken noggrannhet patcharna ska skrivas ut och mätas. Kontrollpanelen visar en värmekarta där patcharnas placering motsvarar det utskrivna diagrammet.
Utvärdering När det genomsnittliga ΔE-värdet är mindre än [Värde när värmekartan blir grön] -värdet visas patcharna på kontrollpanelen gröna och färgkvaliteten är god. När det genomsnittliga ΔE-värdet är mellan [Värde när värmekartan blir grön] -värdet och [Värde när värmekartan blir röd] -värdet blir patcharna på kontrollpanelen orange och färgkvaliteten kan fortfarande vara god. Du bör dock prova alternativen i listan nedan. När det genomsnittliga ΔE-värdet är större än [Värde när värmekartan blir röd] -värdet blir patcharna på kontrollpanelen röda. Du rekommenderas att prova ett eller flera av alternativen i listan nedan.
	Alternativ för att förbättra färgkvaliteten Kontrollera patchen i det utskrivna diagrammet Klicka på >- och <-knapparna på kontrollpanelen för att rulla igenom kalibreringsdiagrammen. Klicka på zoomknappen för att zooma in eller ut. Klicka på den röda patchen för att ta reda på rad- och kolumnnumret och kontrollera motsvarande patch i det utskrivna diagrammet så att du kan lösa problemet. Kalibrera sedan materialfamiljen igen. Kalibrera materialfamiljen igen Ett fel kan ha inträffat under användningen av i1Pro3-spektrofotometern. Kalibrera skrivaren

Feedbackskärm

Anmärkningar

Beskrivning

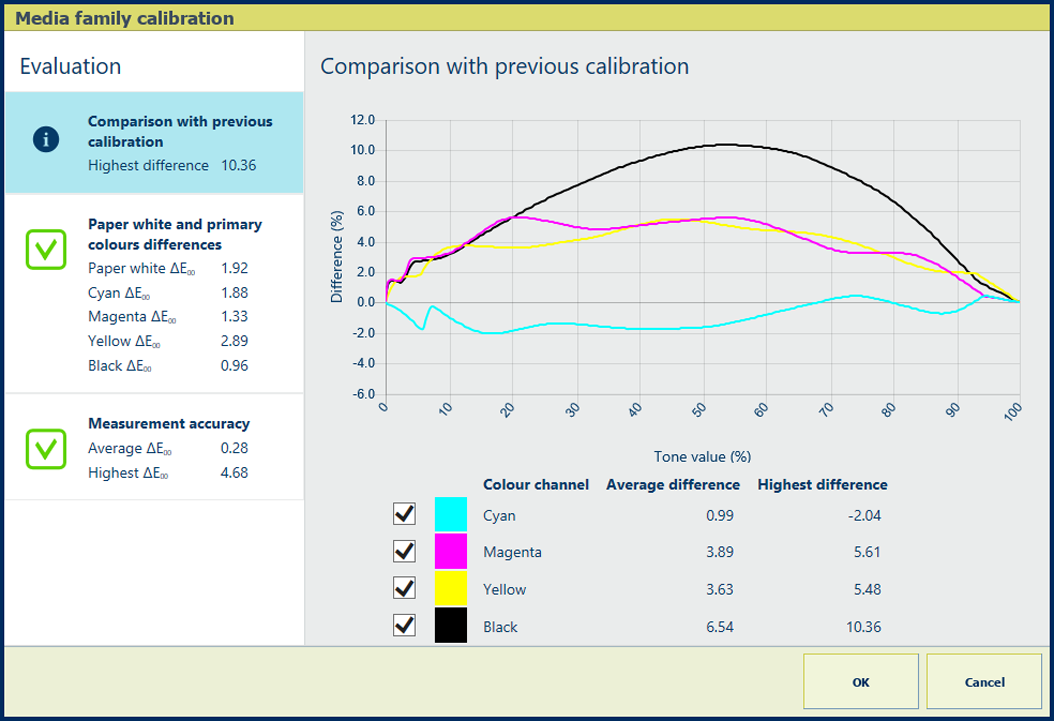

CMYK-linjerna i diagrammet visar med hur många procent färgen avviker från den föregående materialfamiljkalibreringen.

Värdena [Högsta skillnad] och [Genomsnittlig skillnad] för [Jämförelse med tidigare kalibrering] anger frekvensen av materialfamiljkalibreringen.

OBS!

För den första materialfamiljkalibrering finns det inga referensvärden och därför finns det inte heller någon feedbackinformation.

Utvärdering

När färgvärdet [Högsta skillnad] är mindre än cirka 2 för varje färg kan du kalibrera mindre ofta utan märkbar försämring av färgkvaliteten.
När värdet [Högsta skillnad] är mellan cirka 2 och 4 för varje färg rekommenderas du att fortsätta kalibrera med den aktuella kalibreringsfrekvensen.
När värdet [Högsta skillnad] är större än cirka 4 för en eller flera färger rekommenderas du att kalibrera oftare för att få en jämnare färgstabilitet.

Beskrivning

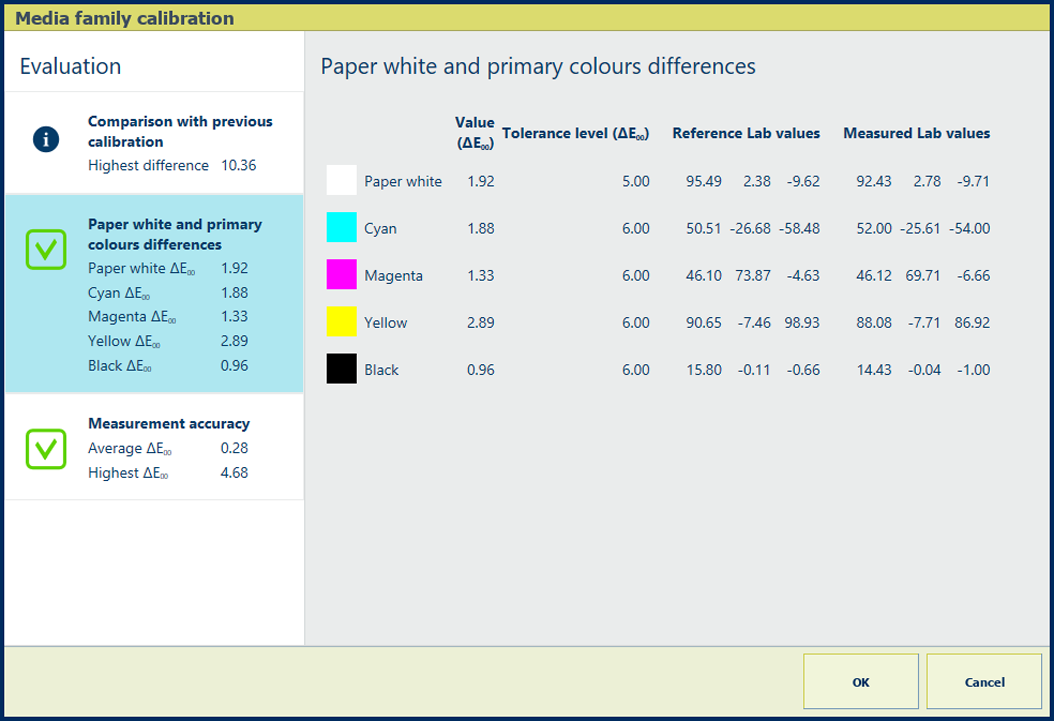

ΔE-värdena för [Skillnader mellan pappersvitt och primärfärger] anger skillnaden mellan referensvärden och uppmätta värden.

[Lab-värden referens] hämtas under den första materialfamiljkalibreringen.

Utvärdering

När varje ΔE-värde är mindre än toleransnivån är färgkvaliteten god.
När ett ΔE-värde är större än toleransnivån bör du först kontrollera att materialet som används är samma som i den första materialfamiljkalibreringen. Kontrollera skrivarens tillstånd vid behov.

Beskrivning

ΔE-värdena för [Mätnoggrannhet] anger med vilken noggrannhet patcharna ska skrivas ut och mätas.

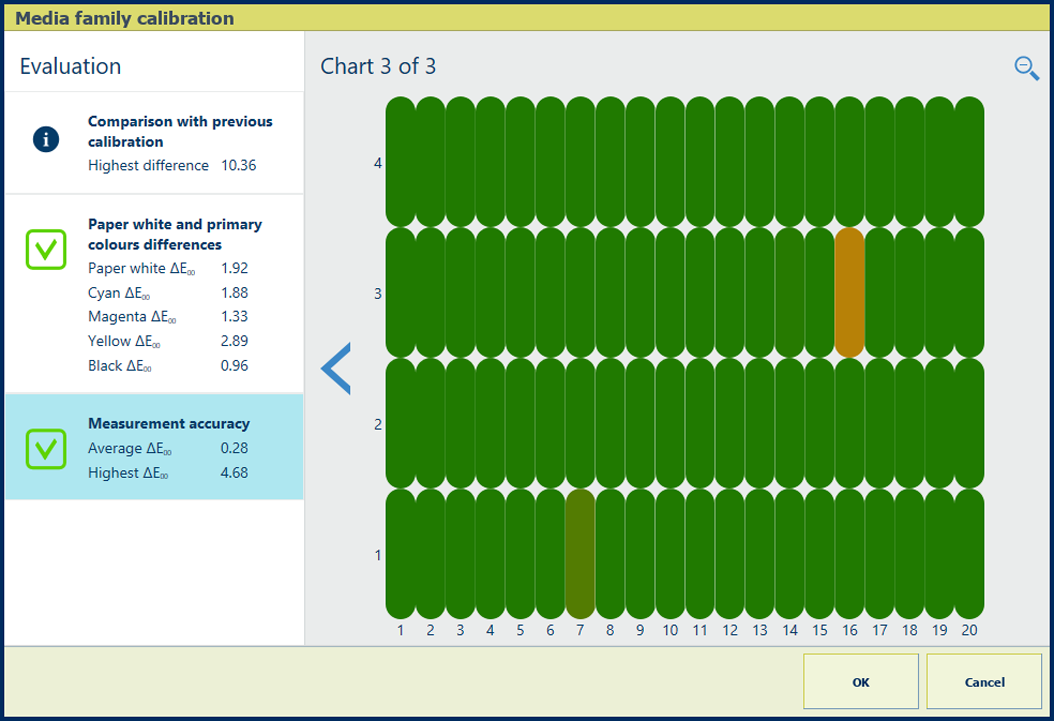

Kontrollpanelen visar en värmekarta där patcharnas placering motsvarar det utskrivna diagrammet.

Utvärdering

När det genomsnittliga ΔE-värdet är mindre än [Värde när värmekartan blir grön] -värdet visas patcharna på kontrollpanelen gröna och färgkvaliteten är god.
När det genomsnittliga ΔE-värdet är mellan [Värde när värmekartan blir grön] -värdet och [Värde när värmekartan blir röd] -värdet blir patcharna på kontrollpanelen orange och färgkvaliteten kan fortfarande vara god. Du bör dock prova alternativen i listan nedan.
När det genomsnittliga ΔE-värdet är större än [Värde när värmekartan blir röd] -värdet blir patcharna på kontrollpanelen röda. Du rekommenderas att prova ett eller flera av alternativen i listan nedan.

Alternativ för att förbättra färgkvaliteten

Kontrollera patchen i det utskrivna diagrammet

Klicka på >- och <-knapparna på kontrollpanelen för att rulla igenom kalibreringsdiagrammen. Klicka på zoomknappen för att zooma in eller ut.

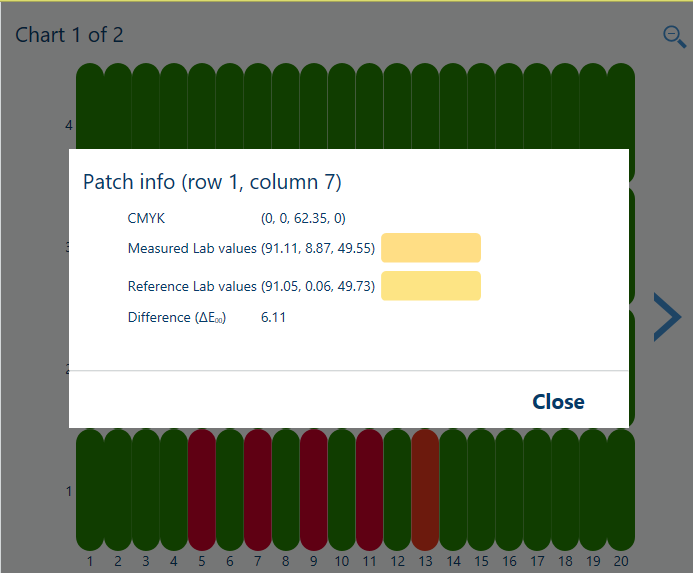

Klicka på den röda patchen för att ta reda på rad- och kolumnnumret och kontrollera motsvarande patch i det utskrivna diagrammet så att du kan lösa problemet. Kalibrera sedan materialfamiljen igen.
Kalibrera materialfamiljen igen

Ett fel kan ha inträffat under användningen av i1Pro3-spektrofotometern.
Kalibrera skrivaren
