Kalibrace rodiny médií

Cílem kalibrace rodiny médií je v průběhu času dosáhnout konzistentní kvality barev pro média ze stejné rodiny médií.

Kalibraci médií proveďte v následujících případech:

  • Po instalaci systému tisku, pro výchozí rodiny médií – potahovaná a nepotahovaná.

  • Po vytvoření nové rodiny médií.

  • Po výměně částí systému vaší servisní společností.

  • Pokud chcete udržet vysokou kvalitu tisku u často používaných rodin médií.

Ikona křivky určuje, že rodina médií není kalibrována. Tato ikona se zobrazuje, pokud byla nová rodina médií vytvořena bez kalibrace, nebo po vypršení časovače kalibrace rodiny médií.

Možnosti kalibrace rodiny médií

Nástroje

i1Pro3 spektrofotometr (i1Pro2 také podporováno).

Postup

  1. Proveďte kalibraci tiskárny.

    DŮLEŽITÉ

    Před pokračováním v provádění tohoto postupu je vždy nutné provést kalibraci tiskárny.

  2. Připojte spektrofotometr i1Pro3 k portu USB na ovládacím panelu.

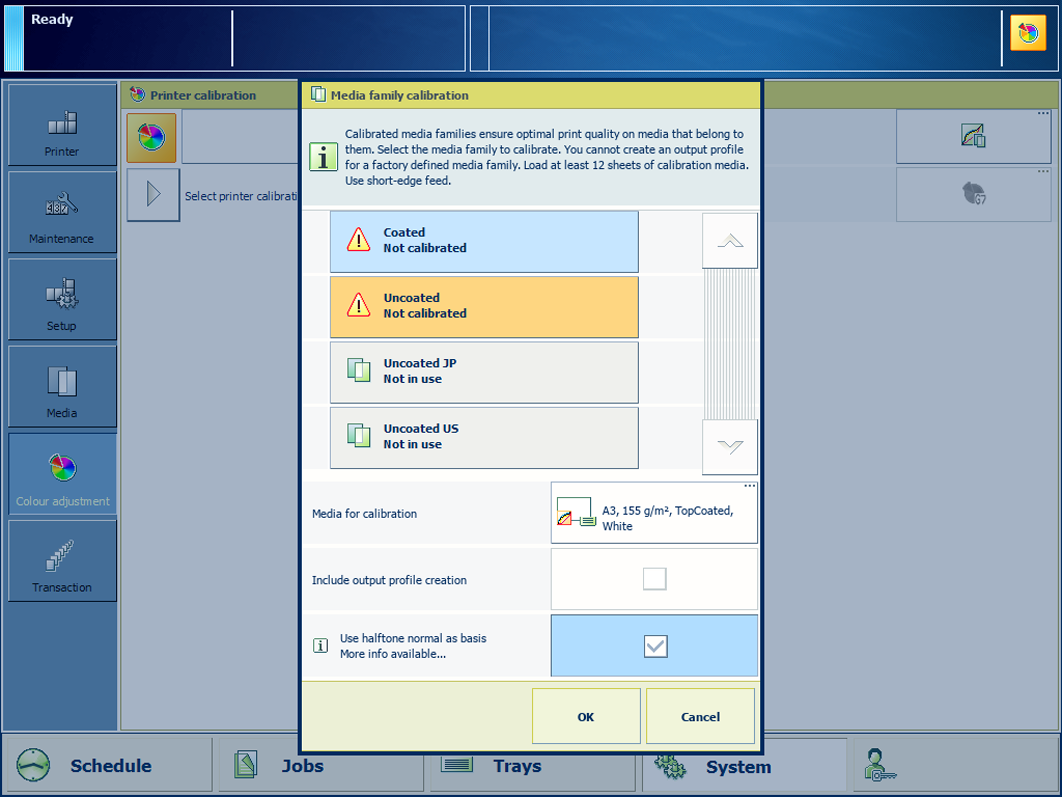

  3. Stiskněte [Systém]  → [Úprava barev]  → [Kalibrovat řadu médií] .

  4. Vyberte skupinu médií, kterou chcete kalibrovat.

  5. V případě potřeby vyberte médium pro kalibraci.

    Systém zobrazí výchozí vybrané médium pro kalibraci.

  6. Pro zkrácení kalibrace rodiny médií vyberte [Použít polotóny pro rež. Běžný].

  7. Založte nové kalibrační médium.

  8. Stiskněte [OK].

  9. Postupujte podle pokynů na ovládacím panelu.

Výstup

Po provedení kalibrace rodiny médií se v okně zpětné vazby zobrazí výsledky provedeného postupu.

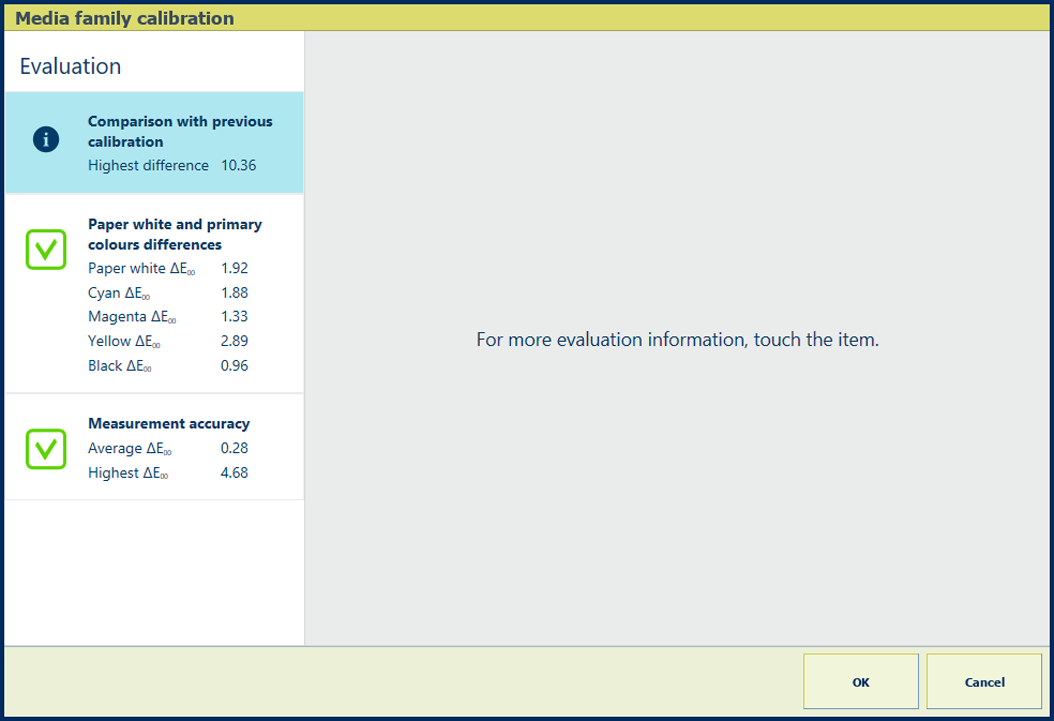

Okno zpětné vazby na postup kalibrace rodiny médií

Pokud jsou zobrazeny dvě zelené ikony zaškrtnutí, stisknutím [OK] uložte nové kalibrační křivky.

Pokud je zobrazena červená ikona přeškrtnutí, s pomocí tabulky níže vyhodnoťte výsledky. Poté klepnutím na tlačítko [OK] uložte nové kalibrační křivky nebo klepnutím na tlačítko [Storno] zrušte výsledky.

Obrazovka zpětné vazby

Poznámky

Popis

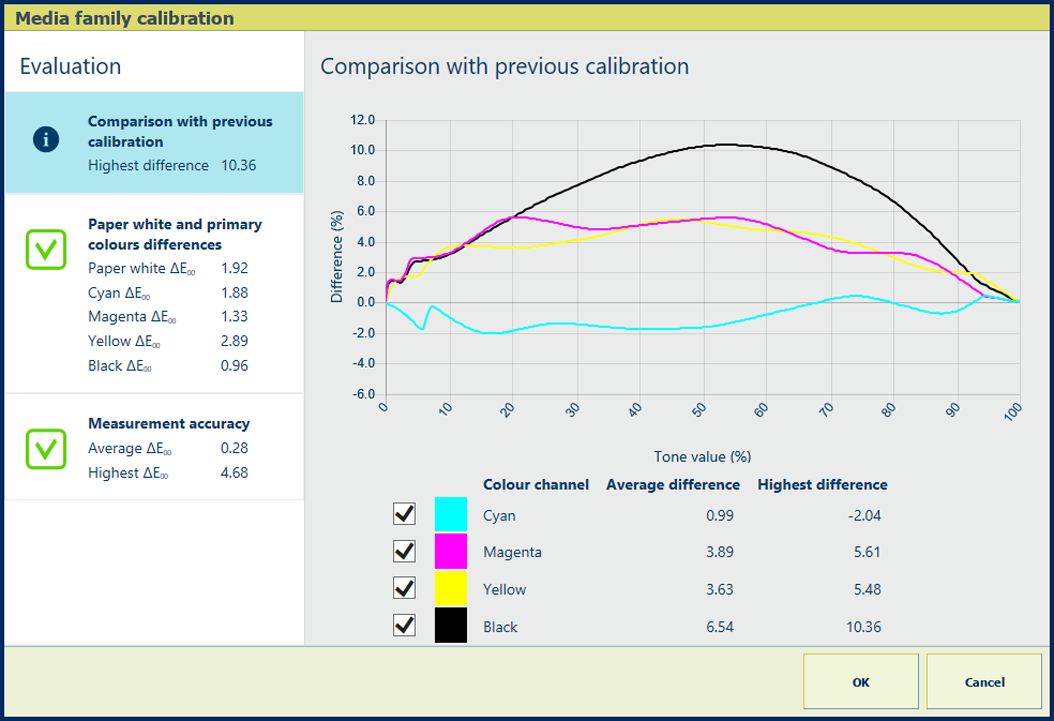

Čáry CMYK v grafu znázorňují, o kolik procent se barva liší v porovnání s předchozí kalibrací rodiny médií.

Hodnoty [Nejvyšší rozdíl] a [Průměrný rozdíl] v sekci [Porovnání s předchozí kalibrací] představují ukazatele frekvence kalibrace rodiny médií.

POZNÁMKA

Při první kalibraci rodiny médií nejsou k dispozici žádné referenční hodnoty a tedy ani žádné informace o zpětné vazbě.

Vyhodnocení

  • Když mají všechny barvy hodnotu [Nejvyšší rozdíl] menší než 2, můžete kalibrovat méně často bez znatelné ztráty kvality barev.

  • Když mají všechny barvy hodnotu [Nejvyšší rozdíl] zhruba mezi 2 a 4, doporučujeme pokračovat v kalibraci s aktuální frekvencí kalibrace.

  • Pokud má jedna nebo více barev hodnotu [Nejvyšší rozdíl] větší než přibližně 4, doporučujeme kalibraci provádět častěji, abyste dosáhli lepší barevné stability.

Popis

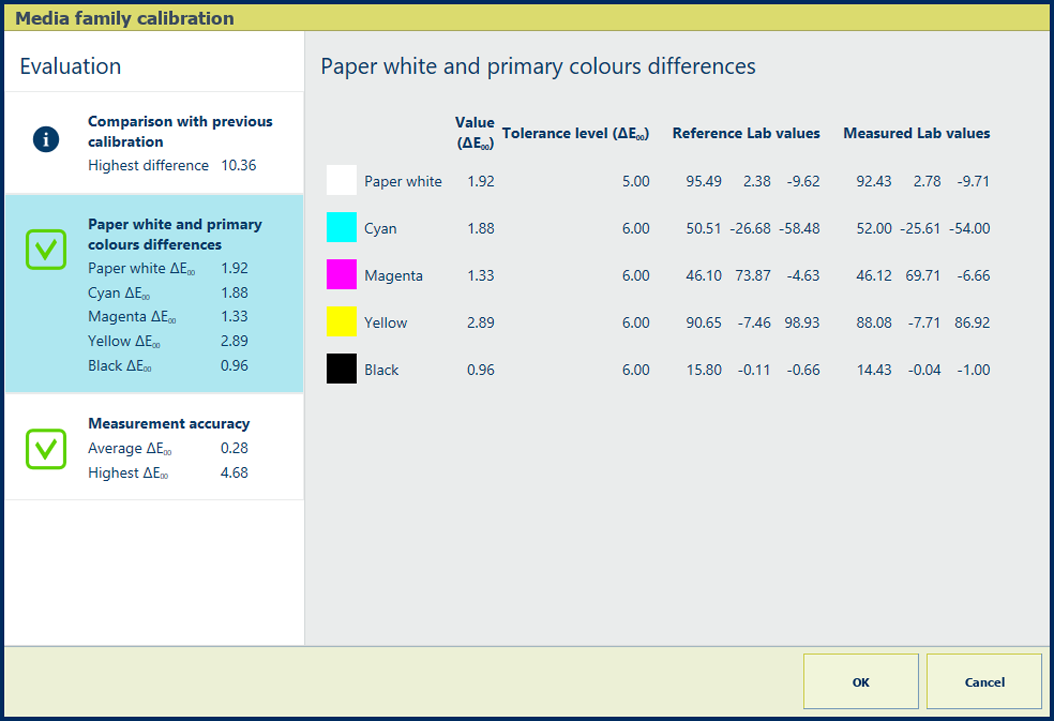

Hodnoty ΔE v tabulce [Bílý papír a hlavní rozdíly barev] představují ukazatele rozdílů mezi referenčními a naměřenými hodnotami.

[Referenční laboratorní hodnoty] se naměří při první kalibraci rodiny médií.

Vyhodnocení

  • Když jsou všechny hodnoty ΔE menší než úroveň tolerance, kvalita barev je v pořádku.

  • Když je hodnota ΔE větší než úroveň tolerance, nejprve zkontrolujte, zda používáte stejné médium jako při první kalibraci rodiny médií. Pokud ano, zkontrolujte stav tiskárny.

Popis

Hodnoty ΔE v tabulce [Přesnost měření] představují ukazatele přesnosti, podle kterých jsou vzorky tištěny a měřeny.

Ovládací panel zobrazuje tepelnou mapu, jejíž umístění vzorků odpovídá vytištěnému diagramu.

Vyhodnocení

  • Pokud je průměrná hodnota ΔE menší než hodnota [Hodnota, kde se teplotní mapa změní na zelenou] , vzorky na ovládacím panelu se zbarví do zelena a kvalita barev je v pořádku.

  • Pokud je průměrná hodnota ΔE mezi hodnotami [Hodnota, kde se teplotní mapa změní na zelenou] a [Hodnota, kde se teplotní mapa změní na červenou] , vzorky na ovládacím panelu se zbarví do oranžova a kvalita barev může být stále v pořádku. K vyzkoušení se však nabízí i možnosti v seznamu níže.

  • Pokud je průměrná hodnota ΔE větší než hodnota [Hodnota, kde se teplotní mapa změní na červenou] , vzorky na ovládacím panelu se zbarví do červena. Doporučujeme vyzkoušet jednu nebo více možností uvedených v seznamu níže.

Možnosti pro zlepšení kvality barev

  • Na vytištěném diagramu zkontrolujte vzorek

    Pomocí symbolů > a < na ovládacím panelu můžete procházet schémata kalibrace. Pomocí symbolu pro změnu velikosti můžete zvětšit nebo zmenšit zobrazení.

    Následně stisknutím červeného vzorku najděte číslo řádku a sloupce a na vytištěném diagramu zkontrolujte odpovídající vzorek, což by mělo problém vyřešit. Poté znovu kalibrujte rodinu médií.

  • Znovu kalibrujte rodinu médií

    Něco se mohlo pokazit při použití spektrofotometru i1Pro3.

  • Kalibrace tiskárny

Další informace
