Moduł kontroli zadań drukowania

Print Job Control (Kontrola zadań drukowania)

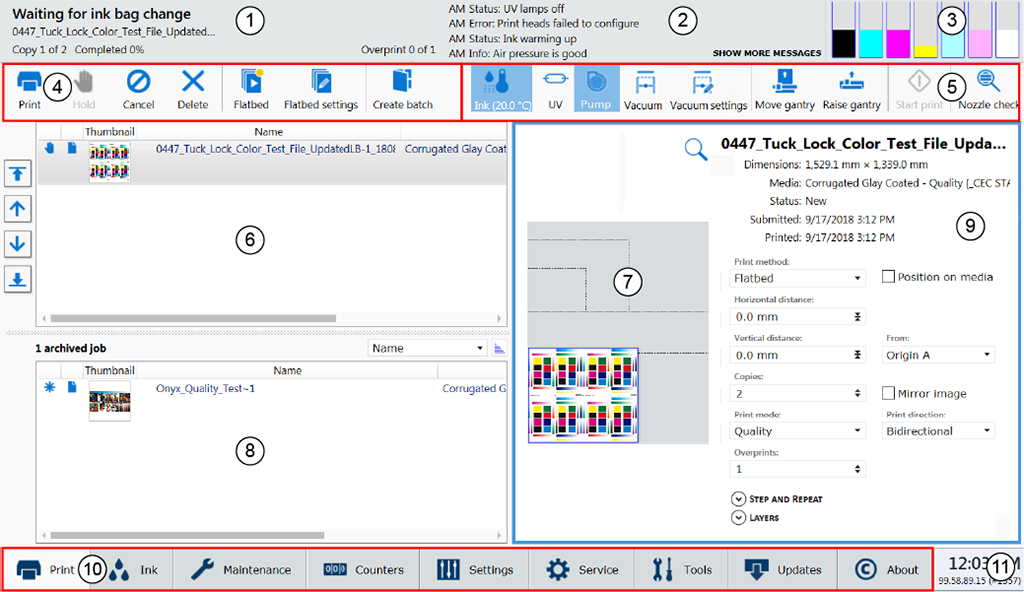

Elementy modułu kontroli zadań drukowania

Wyjaśniono elementy sterowania zadaniami

1) Panel stanu zadania i drukarki

Panel stanu zadania znajduje się w lewym górnym rogu ekranu. Wyświetla informacje o bieżącym stanie aktywności drukarki lub zadania.

• Printer Status (Stan drukarki)

• Nazwa aktualnie drukowanego zadania

• Łączna liczba kopii, liczba wydrukowanych kopii i postęp kopiowania

• Postęp naddruku oraz liczba naddruków, jeśli jest większa niż zero

Wszystkie przychodzące zadania trafiają bezpośrednio na listę zadań lub do kolejki zadań.

Wybranie zadania na liście podświetla zadanie i aktualizuje obszar informacji o zadaniu.

Obszar informacji o zadaniu zawiera przesunięcia, informacje o trybie jakości druku, liczbę kopii i nadruków, a także nazwę używanego profilu ONYX i wyświetlany jest obraz do wydrukowania.

Zadania mogą być przesuwane w górę lub w dół listy i mogą być drukowane, wstrzymywane lub anulowane.

2) Panel komunikatów (lub dziennika) drukarki

Panel stanu drukarki wyświetla cztery ostatnie wiersze dziennika drukarki, który zawiera błędy drukarki, ostrzeżenia i komunikaty informacyjne. Aby zobaczyć więcej dziennika, kliknij [SHOW MORE MESSAGES] , aby wyświetlić nowe okno umożliwiające przewijanie dziennika.

3) Status atramentu. Wyświetla bieżący stan wszystkich pojemników z tuszem.

Stan układu tuszu. Kliknij ikonę, aby otworzyć okno dialogowe stanu układu tuszu, które wyświetla informacje dotyczące tuszu. Obejmuje to, dla każdego koloru atramentu: datę ważności, kod typu atramentu, stan worka z atramentem, stan napełnienia (czy atrament jest pompowany do zbiornika) i czy zbiornik jest pełny. Okno dialogowe pokazuje również bieżącą temperaturę głowicy drukującej, poziom ciśnienia menisku oraz ciśnienie przedmuchiwania.

4) Pasek narzędzi poleceń w lewo

Wyświetla ikony działań związanych z zadaniami drukowania i sterowaniem tabelą drukarki. Należy zauważyć, że niektóre ikony w stanie zaznaczonym i niezaznaczonym mają inny wygląd, aby odzwierciedlić ich stan.

Drukuj zadanie	To polecenie pozwala wykonać następujące czynności w zależności od kontekstu: Aktywować wybrane nieaktywne zadanie, przenosząc je do aktywnej listy. Anulować wstrzymanie zadania. Wstrzymuje zadanie, w którym wystąpił błąd.
Wstrzymaj zadanie	Polecenie pozwala wykonać następujące czynności w zależności od kontekstu: Wstrzymać aktywne zadanie. Odczekać, aż drukarka zakończy drukowanie bieżącej kopii i wstrzymać zadanie.
Anuluj zadanie	Polecenie pozwala wykonać następujące czynności w zależności od kontekstu: Dezaktywować wybrane aktywne zadanie, przenosząc je do nieaktywnej listy. Zwróć uwagę, że wydruki specjalne nie zostaną przeniesione na listę nieaktywną. Anulować aktualnie drukowane zadanie i przenieść je na listę nieaktywną. Zwróć uwagę, że pierwsze kliknięcie anuluje drukowanie, ale karetka będzie kontynuować utwardzanie, aż tusz się utwardzi. Drugie kliknięcie powoduje natychmiastowe zakończenie zadania drukowania.
Usuń zadanie	Usuwa zadanie z drukarki. Nie można jednak usunąć zadania, które jest aktualnie drukowane.
Ikona płaskiego łóżka	Polecenie przełączania Przetwarzaj zadania płaskie - Umożliwia drukarce przetwarzanie zadań płaskich. Należy wybrać tę opcję, aby umożliwić drukowanie na płaskiej powierzchni po uruchomieniu drukarki lub po zresetowaniu drukarki z powodu błędu.
Ustawienia drukowania na płaskim nośniku	Okno dialogowe pojawia się automatycznie, gdy wymagane jest potwierdzenie. Jeśli jest zamknięte, zanim wybierzesz opcję Potwierdź, można je ponownie otworzyć, klikając ten przycisk. Parametry nośników Wprowadź lub potwierdź grubość nośnika. Drukarka automatycznie dostosuje wysokość karetki do grubości nośnika, a także do szczeliny drukowania. Potwierdzenie grubości nośnika jest wymagane tylko dla pierwszej kopii zadania drukowania, chyba że zostanie zmieniona podczas drukowania. Jeśli wartość grubości nośnika zostanie zmieniona podczas drukowania, wymagane jest potwierdzenie przed wydrukowaniem następnej kopii. Sterowanie mocą lampy Umożliwia operatorowi niezależne sterowanie mocą wyjściową każdej lampy UV. Aby przedłużyć żywotność lampy, użyj najniższego ustawienia, które zapewnia odpowiednie utwardzenie określonego nośnika. Przednia i tylna krawędź są ustawione w kierunku przesuwu karetki. Aby włączyć lub wyłączyć to ustawienie, zob Ustawienia interfejsu użytkownika. Gdy ta funkcja jest włączona, automatycznie dostosowuje moc lampy UV, gdy zmienia się moc wiodącej lampy UV. Jeśli to ustawienie nie jest włączone, nadal istnieje możliwość indywidualnej regulacji mocy nadążnej lampy UV.
Tworzenie wsadu Edytuj partię (pojawia się, gdy załadowane jest zadanie wsadowe)	W trybie wsadowym poszczególne zadania drukowania są wysyłane z programu RIP do drukarki, a następnie łączone w drukarce w celu utworzenia zadania wsadowego dla druku płaskiego. Istnieją dwa typy zadań w trybie wsadowym: Złożenie i zestawienie. W złożonym wsadzie wszystkie obrazy są drukowane na pojedynczym nośniku bez przerwy. Złożony tryb wsadowy można wykorzystać do wydajnego drukowania więcej niż trzech warstw danych i/lub mieszania trybów drukowania dla zadania wsadowego. Partia kolacjonowania drukuje zestaw pojedynczych zadań drukowania na poszczególnych nośnikach, a następnie powtarza liczbę kopii zestawu, zgodnie z wymaganiami. Po każdym zadaniu drukowania suwnica ustawia się w pozycji parkowania, następuje wymiana nośnika, a potwierdzenie grubości nośnika i naciśnięcie przycisku start jest wymagane do kontynuowania drukowania kolejnej kopii. Szczegółowe informacje i przykłady można znaleźć w Drukowanie w trybie wsadowym więcej szczegółów i przykładów.

5) Prawy pasek narzędzi poleceń

Wyświetla ikony temperatury atramentu, sterowania lampą, pomp próżniowych, ustawień próżni, przesuwania gantry, rozpoczynania/wstrzymywania zadań drukowania i drukowania testu dysz. Należy zauważyć, że niektóre ikony w stanie zaznaczonym i niezaznaczonym mają inny wygląd, aby odzwierciedlić ich stan.

Kontrola temperatury tuszu	Ta ikona wyświetla bieżącą temperaturę tuszu. Podgrzewacz tuszu musi być włączony przez cały czas. Głowice drukujące muszą mieć temperaturę roboczą (45°C/113°F), zanim rozpocznie się drukowanie zadania. UWAGA Jeśli ten przycisk miga, oznacza to błąd. Kliknij przycisk Stan tuszu, aby sprawdzić system tuszu.
Sterowanie lampą utwardzającą UV	Ta ikona służy do sterowania lampami utwardzającymi UV. Stan przycisku odzwierciedla stan lamp. Lampy UV wyłączają się po 15 minutach bezczynności (czas ten może zostać zmieniony przez technika serwisu). Jeśli po upływie limitu czasu lampy zostaną zgaszone, przycisk zmieni swój stan na niezaznaczony. Jeśli lampy są wyłączone przed rozpoczęciem drukowania, lampy zostaną włączone automatycznie, a przycisk będzie odzwierciedlał ten stan.
Stołowe pompy próżniowe	Ta ikona określa, czy pompy są włączone czy wyłączone. Ikona odzwierciedla rzeczywisty stan pomp próżniowych. Nie ma automatycznego wyłączenia czasowego, więc pompy pozostają włączone do momentu wyłączenia. WAŻNE Po wyłączeniu podciśnienia nie można włączyć ponownie przez około 5 sekund. Częste ponowne uruchamianie może spowodować zadziałanie wyłączników obwodu pompy.
Podciśnienie	Ta ikona aktywuje odkurzanie stołu z bieżącymi ustawieniami.
Ustawienia podciśnienia	Ta ikona pozwala operatorowi wybrać, która z trzech pomp jest aktywna, a także zdecydować, jaki poziom wentylacji jest dostępny w celu określenia siły podciśnienia (zob Obsługa systemu podciśnienia aby uzyskać szczegółowe informacje).
Przesuń bramę	Powoduje to przeniesienie suwnicy z jej zaparkowanego położenia do nowego miejsca. Ponowne naciśnięcie ikony powoduje powrót bramy do pozycji wyjściowej. Niestandardowe położenie parkowania bramy może zostać wybrane przez operatora na karcie Ustawienia. Określa on odległość, na jaką porusza się brama.
Podnieś bramę	Umożliwia to podniesienie bramy, aby umożliwić umieszczanie nośników o zbyt dużej grubości, które nie mieszczą się na domyślnej wysokości. Przed rozpoczęciem drukowania bramka jest ustawiana z powrotem na wysokość roboczą.
Start	Ta ikona może być użyta do uruchomienia zadania drukowania na płaskiej powierzchni (ta sama funkcja jak przycisk na stole). UWAGA Użycie przycisku Wstrzymaj/wznów może powodować artefakty na wydruku z powodu nierównomiernego utwardzania tuszu, jeśli zadanie jest wstrzymane. Nie należy używać tej funkcji, chyba że wstrzymanie zadania drukowania jest niezbędne.
Kontrola dyszy	Ta ikona powoduje wyświetlenie na liście aktywnych zadań zadania, które drukuje wzór kontroli dysz. Wydruk testu dysz służy do identyfikacji niesprawnych dysz, które mogą powodować powstawanie prążków i innych problemów z jakością druku. UWAGA Aby uzyskać informacje na temat używania kontroli dysz do rozwiązywania problemów związanych z wypadaniem dysz, zob Sprawdzanie wydajności dysz.

6) Lista aktywnych zadań drukowania

Aktywna lista zadań składa się z tabeli, podsumowania liczby zadań na górze i przycisków sterowania zleceniami po lewej stronie. Podsumowanie liczby zadań wyświetla całkowitą liczbę aktywnych zadań i liczbę wstrzymanych zadań. Przyciski sterujące zamówieniami zadań mogą być używane do zmiany kolejności zadań oczekujących w kolejce do drukowania. Aktywna lista zadań ma następujące funkcje:

• Wszystkie zadania przychodzące wysyłane z przepływu pracy ONYX trafiają bezpośrednio na listę aktywnych zadań.

• Po wydrukowaniu zadanie jest automatycznie przenoszone z listy zadań aktywnych na listę zadań nieaktywnych.

• Operator może przeciągać i upuszczać zadania, aby przenieść je między aktywną i nieaktywną listą zadań (z wyjątkiem zadania, które jest przygotowywane do drukowania).

• Wszystkie zadania są przechowywane lokalnie na dysku twardym drukarki.

• Wybranie zadania powoduje podświetlenie zadania i aktualizację obszaru informacji o zadaniu.

• Zadania można przesuwać w górę/w dół na aktywnej liście za pomocą przycisku po lewej stronie. Zadania mogą być wydrukowane, wstrzymane, anulowane lub usunięte. Zadania anulowane na aktywnej liście zostaną przeniesione na nieaktywną listę.

• Usunięte zadania są usuwane z dysku twardego i nie są już dostępne (z wyjątkiem specjalnych wydruków, których nie można usunąć).

• Bieżące drukowane zadanie można wstrzymać lub anulować. Anulowane zadanie zostanie przeniesione z aktywnej na nieaktywną listę zadań drukowania.

• Podsumowanie liczby zadań wyświetla całkowitą liczbę aktywnych i nieaktywnych zadań oraz liczbę aktywnych zadań wstrzymanych.

7) Podgląd umiejscowienia zadania

Podgląd umiejscowienia na stole pokazuje lokalizację wydruku i proporcjonalne odzwierciedlenie obrazu względem stołu. Przycisk powiększania w prawym dolnym rogu aktywuje okienko podglądu. Jeśli obraz podglądu nie jest dostępny, jako symbol zastępczy używane jest białe pole o przybliżonym rozmiarze, a przycisk powiększenia nie jest wyświetlany.

Obraz podglądu można ustawić, przeciągając go po oknie (spowoduje to automatyczną aktualizację pól przesunięcia poprzecznego).

Gdy obraz znajduje się poza obszarem stołu, obszar w podglądzie stołu jest zaznaczony na czerwono.

Gdy obraz znajduje się poza obszarem obcinania brzegu, obszar podglądu stołu zaznaczony jest na żółto.

8) Lista nieaktywnych zadań drukowania

Nieaktywna lista zadań składa się z tabeli i podsumowania liczby zadań u góry. Podsumowanie liczby zadań wyświetla całkowitą liczbę nieaktywnych zadań. Listę można sortować, klikając odpowiedni nagłówek kolumny. Ikony w pierwszej kolumnie odzwierciedlają typ i status zadania i mogą być używane do sortowania listy. Kolumna rozmiaru jest sortowana według obszaru obrazu. Kolumna daty jest sortowana według złożonej wartości daty i czasu. Lista nieaktywnych zadań ma następujące funkcje:

• Operator może przeciągać i upuszczać zadania, aby przenieść je między aktywnymi i nieaktywnymi listami zadań.

• Zadania usunięte z nieaktywnej listy są usuwane z dysku twardego.

• Operator może automatycznie ustawić status zadania na Wstrzymane, gdy zadanie zostanie umieszczone w tej kolejce. Można to ustawić oddzielnie dla nośników płaskich i rolkowych.

9) Informacje o zadaniu i jego parametry

W obszarze informacji o zadaniu wyświetlane są tylko istotne parametry bieżącego zadania drukowania. Niektóre parametry mogą być modyfikowane.

Dostępne tryby drukowania .

• TrybHigh Key jest najszybszym dostępnym trybem drukowania w serii Arizona 6100 XTHF Mark II series . Najlepiej nadaje się do produkcji obrazów o niższej gęstości i ograniczonym kontraście.

• Tryb ekspresowy zapewnia szybkie drukowanie, ale jakość obrazu zależy od wszystkich dysz rozpylających tusz. Najlepiej nadaje się do obrazów, które nie mają dużych obszarów jednolitego koloru lub wysokiego nasycenia.

• Tryb produkcji pozwala na szeroki wybór wydruków. Podobnie jak w przypadku trybów szybkiego drukowania na dowolnej drukarce atramentowej, redundancja dysz nie jest wystarczająca do tworzenia bezbłędnych obrazów przez cały czas na wszystkich nośnikach. W rezultacie może być konieczne wydrukowanie niektórych obrazów w trybie jakości.

• Tryb Produkcja Plus ma takie same funkcje jak tryb Produkcja, ale oferuje lepszą jakość obrazu w jednolitych i gładkich obszarach kolorów.

• TrybProduction-Matte oferuje identyczną wydajność nominalną jak standardowy tryb Quality, ale może umożliwić drukowanie kombinacji obrazu/nośnika, która w przeciwnym razie zostałaby odrzucona z powodu artefaktów połysku, które mogą wystąpić w obszarach o ciemnych kolorach i/lub dużym pokryciu tuszem w trybach Production lub Quality. Ma również potencjał do tworzenia trudniejszych prac przy wyższych średnich prędkościach drukowania i ma tę zaletę, że jest stosowany natychmiast (na drukarce), gdy operator uzna to za konieczne bez ponownego przetwarzania danych. Co najważniejsze, oferuje tryb drukowania wysoce nasyconych obrazów przy stosunkowo wysokiej wydajności 72 metrów kwadratowych na godzinę. Tryb drukowania Production-Matte jest wymienny z trybem Production w interfejsie użytkownika drukarki. Innymi słowy, jeśli zadanie drukowania zostało przygotowane w trybie produkcyjnym, można je przełączyć na tryb produkcyjny-matowy w interfejsie użytkownika drukarki bez konieczności ponownego przetwarzania w oprogramowaniu obiegu dokumentów.

• Jakość zapewnia doskonałą jakość obrazu i jest odpowiedni dla szerokiego zakresu typów obrazów i wygląda dobrze na większości nośników.

• TrybQuality Plus oferuje, oprócz trybu Quality, doskonałą jakość w jednolitych i gładkich obszarach kolorów.

• Jakość-Gęstość podwaja gęstość na podświetlanych nośnikach. W przypadku płaskich nośników, które mogą wypaczać się lub nieznacznie poruszać pod wpływem ciepła lamp, tryb ten zapewnia lepszą rejestrację obrazu niż Overprint, ponieważ jest wykonywany w jednym przejściu gantry.

• Tryb jakości-płynny to wolniejsza wersja trybu Quality, która charakteryzuje się niezwykle wysoką nadmiarowością dysz. Chociaż nie jest to wymówka dla złych praktyk konserwacyjnych, ten tryb drukowania umożliwia pomyślne drukowanie większości trudnych technicznie obrazów, nawet jeśli drukarka nie jest w optymalnym stanie. Jest to wolniejsza wersja trybu jakości, która charakteryzuje się niezwykle wysoką nadmiarowością dysz.

• Quality Matte bardzo skutecznie redukuje lub eliminuje artefakt połysku (utwardzania), który pojawia się w ciemnych obszarach intensywnego pokrycia tuszem podczas drukowania w trybie jakości. Ten nowy tryb zapewnia prawie 40% większą wydajność niż tryb Quality-Smooth, który był wcześniej używany do redukcji pasm połysku. Tryb drukowania Jakość-Matowy jest wymienny ze wszystkimi innymi trybami drukowania Jakość w interfejsie użytkownika drukarki. Innymi słowy, jeśli zadanie drukowania zostało przygotowane w trybie jakości, można je przełączyć na tryb jakości-matowy, jakości-gładki lub jakości-gęstości w interfejsie użytkownika drukarki bez ponownego przetwarzania w oprogramowaniu ONYX® workflow.

• Quality-Layered (2 lub 3 warstwy) umożliwia umieszczenie wielu warstw w jednym zadaniu drukowania. Jest ona najbardziej przydatna podczas drukowania przy użyciu białego atramentu (zob. Zarządzanie przepływem pracy białego atramentu). Musisz skonfigurować dodatkowe warstwy w oprogramowaniu ONYX.

  UWAGA

  Gdy używany jest tryb gęstości lub warstw, w module zadań drukowania dostępne jest menu rozwijane, które pozwala wybrać tryb Jakość-Warstwa lub Jakość-Gęstość (menu umożliwia zmianę konfiguracji w oprogramowaniu ONYX) .

  W przypadku korzystania z dwóch warstw drukowanie obrazów trwa dwa razy dłużej, a w przypadku trzech warstw - trzy razy dłużej.

10) Karty modułu interfejsu drukarki

Te karty umożliwiają przełączanie między różnymi modułami funkcjonalnymi drukarki. Kliknij kartę, aby wyświetlić ekran związany z każdym z dostępnych modułów.

11) Numer wersji oprogramowania i postęp przesyłania obrazu

Wyświetla wersję aktualnie zainstalowanego oprogramowania drukarki.

Panel postępu przesyłania obrazu wskazuje nazwę zadania, które jest aktualnie przesyłane do drukarki. Ten panel wyświetla informacje tylko podczas przesyłania obrazu z komputera hosta.
