Kontrollmodul for utskriftsjobb

Utskriftsjobbkontroll

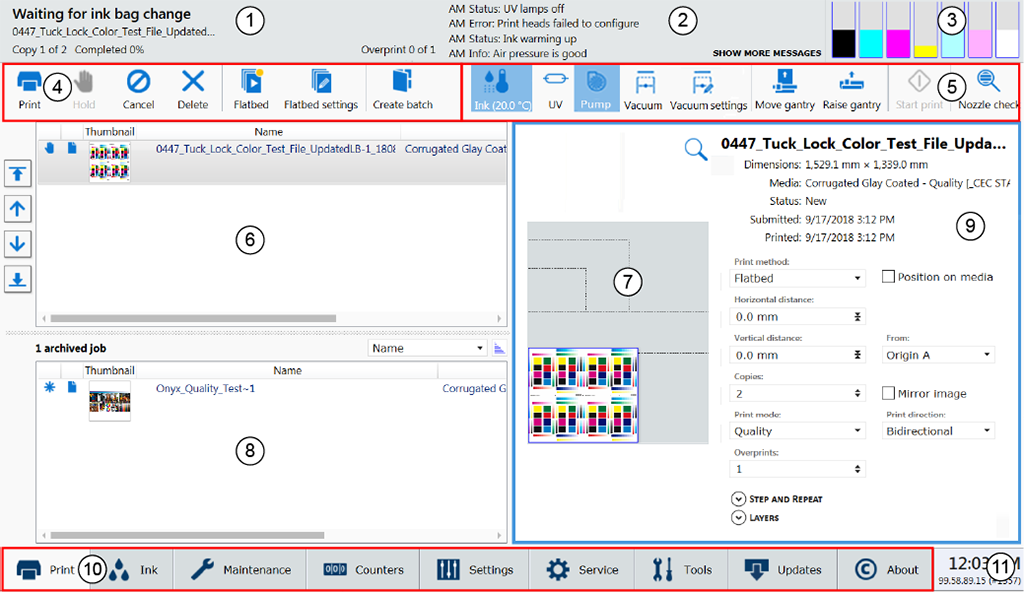

Komponenter i utskriftsjobbkontrollmodulen

Jobbkontrollkomponenter forklart

1) Jobb- og skriverstatuspanel

Jobbstatuspanelet er i øvre venstre hjørne av displayskjermen. Det viser informasjon om den aktuelle statusen til skriveren eller jobbaktiviteter.

• Skriverstatus

• Jobbnavn som aktuelt skrives ut

• Totalt antall kopier, antall utskrevne kopier og kopifremdrift

• Overtrykkfremdrift og antall overtrykk hvis mer enn null

Alle innkommende jobber går direkte inn i jobblisten eller jobbkøen.

Ved å velge en jobb i listen, merkes jobben og jobbinformasjonsområdet oppdateres.

Jobbinformasjonsområdet inneholder offsets, informasjon om utskriftskvalitetsmodus, antall kopier og overtrykk, og navnet på ONYX-profilen som brukes og bildet som skal skrives ut, vises også.

Jobber kan flyttes opp eller ned i listen og kan enten skrives ut, holdes tilbake eller avbrytes.

2) Skrivermeldings- (eller logg-) panel

Skriverstatuspanelet viser de fire siste linjene i skriverloggen, som inneholder skriverfeil, advarsler og informasjonsmeldinger. Hvis du vil se mer av loggen, klikker du på [SHOW MORE MESSAGES] for å få opp et nytt vindu der du kan bla gjennom loggen.

3) Blekkstatus. Viser gjeldende status for alle blekkposer.

Blekksystemstatus. Klikk på ikonet for å åpne en blekksystemstatusdialog som viser blekkrelatert informasjon. For hver blekkfarge inkluderer dette: utløpsdato, blekktypekode, status for blekkposen, fyllingsstatus (om blekk pumpes inn i beholderen) og om beholderen er full. Dialogen viser også den aktuelle skriverhodetemperaturen, meniscus-vakuumnivået og tømmetrykket.

4) Kommandoverktøylinjen til venstre

Viser ikoner for handlinger relatert til utskriftsjobber og kontroll av skrivertabellen. Merk at noen av ikonene har en kontrollert og en ukontrollert status med et annet utseende på ikonbildet for å reflektere tilstanden på disse.

Utskriftsjobb	Denne kommandoen kan utføre følgende handlinger, avhengig av kontekst: Aktiverer en valgt inaktiv jobb ved å flytte den til den aktive listen. Avslutter holdingen av en jobb som er satt på vent. Avholder en jobb som hadde en feil.
Sett jobb på vent	Denne kommandoen kan utføre følgende handlinger, avhengig av kontekst: Setter en aktiv jobb på vent. Venter inntil skriveren fullfører en aktuell utskriftskopi og setter jobben på vent.
Avbryte jobben	Denne kommandoen kan utføre følgende handlinger, avhengig av kontekst: Deaktiverer en valgt aktiv jobb ved å flytte den til den inaktive listen. Merk at spesialutskrifter ikke vil flyttes til den inaktive listen. Avbryter en aktuell utskriftsjobb og flytter den til den inaktive listen. Merk at første klikk avbryter utskriften, men vognen vil fortsette å påføre herdeomganger, slik at blekket herder på riktig måte. Et andre klikk avslutter utskriftsjobben umiddelbart.
Slett jobb	Sletter en job fra skriveren. Du kan imidlertid ikke slette en jobb som aktuelt skrives ut.
Planskanner- ikon	Behandle flyttbare jobber - lar skriveren behandle flyttbare jobber. Dette må være valgt for å aktivere flatsengsutskrift når skriveren startes opp eller etter ny innstilling av skriveren på grunn av en feil.
Flatsenginnstillinger	Et dialogvindu vises automatisk når en bekreftelse kreves. Hvis det er lukket før du velger Bekreft, kan det åpnes på nytt igjen ved å klikke på denne knappen. Medieparametere Legg inn eller bekreft tykkelsen på mediet. Skriveren vil automatisk justere vognhøyden til medietykkelsen og også utskriftsgapet. Medietykkelsesbekreftelsen kreves kun for den første kopien av en utskriftsjobb, med mindre den endres under utskrift. Hvis medietykkelsesverdien endres under utskrift, forespørres bekreftelse før utskrift av neste kopi. LAMPEEFFEKTKONTROLL Gjør det mulig for operatøren å styre strømutgangen for hver UV-lampe uavhengig av hverandre. For å forlenge lampens levetid bruk den laveste innstillingen som gir tilstrekkelig herding for et spesielt medium. For- og bakkant er relativ i forhold til retningen på vognkjøringen. Hvis du vil aktivere eller deaktivere denne innstillingen, kan du se Innstillinger for brukergrensesnittunder. Når funksjonen er aktivert, tilpasses den automatisk effekten til den bakre UV-lampen når effekten til den fremre UV-lampen endres. Det er fortsatt mulig å justere effekten til den bakre UV-lampen individuelt, når denne innstillingen ikke er aktivert.
Opprette parti Rediger parti (vises når en satsvis jobb lastes inn)	I satsvis modus-operasjonen sendes individuelle utskriftsjobber fra RIPen til skriveren, og kombineres deretter på skriveren for å opprette en satsvis jobb for planskiktutskrift. Det finnes to typer partimodusjobber: Sammensatt og sortering. I et komposittparti er alle bilder trykket på et enkelt stykke medium uten avbrudd. Komposittpartimodus kan brukes til å effektivt skrive ut mer enn tre datalag og/eller blande utskriftsmoduser for en partijobb. En sorteringsgruppe skriver ut et sett med enkeltstående utskriftsjobber på enkeltstående medier, og gjentar deretter antallet kopier av settet etter behov. Styrken flyttes til en posisjon der den er plassert mellom hver utskriftsjobb, mediet endres og medietykkelsesbekreftelse og startknappen trykkes for å fortsette utskriften av neste kopi. Se for Partimodusutskriftflere detaljer og eksempler.

5) Kommandoverktøylinjen til høyre

Viser ikoner for blekktemperatur, lampekontroll, vakuumpumper, vakuuminnstillinger, flytting av portalen, start/pause av utskriftsjobber og utskrift av dysekontroll. Merk at noen av ikonene har en kontrollert og en ukontrollert status med et annet utseende på ikonbildet for å reflektere tilstanden på disse.

Blekktemperaturkontroll	Dette ikonet viser gjeldende trykkfargetemperatur. Blekkvarmeren må være på til enhver tid. Skriverhodene må være ved driftstemperatur (45 °C / 113 °F) før en jobb vil bli utskrevet. MERK Hvis denne knappen blinker, indikerer denne en feil. Klikk på blekkstatusknappen for å kontrollere blekket i systemet.
UV herdelampe kontroll	Dette ikonet styrer UV-herdelampene. Knappens tilstand gjenspeiler lampenes tilstand. UV-lampene blir tidsavbrutt etter 15 minutter uten aktivitet (tiden kan endres av en servicetekniker). Hvis lampene slukkes når tidsavbruddet utløp, endrer knappen status til ikke avmerket. Hvis lampene er avslått før utskriften starter, slås lampene på automatisk og knappen ville reflektere tilstanden tilsvarende.
Vakuumpumper	Dette ikonet styrer om pumpene er På eller Av. Ikonet gjenspeiler den faktiske tilstanden til vakuumpumpene. Det er ingen automatisk tidsavbrudd, så pumpene vil forbli på til de slås av. VIKTIG Når den er slått av, kan vakuum ikke slås på igjen i omtrent 5 sekunder. Hyppige omstarter kan utløse pumpekretsbrytere.
Vakuum	Dette ikonet aktiverer tabellvakuumet med gjeldende innstillinger.
Vakuuminnstillinger	Dette ikonet lar operatøren velge hvilke av de tre pumpene som er aktive og bestemmer også hvilket ventilasjonsnivå som er tilgjengelig for å bestemme styrken på vakuumet (se Drift av vakuumsystemetfor detaljer).
Flytt portal	Dette beveger portalkranen fra dens parkerte posisjon til en ny posisjon. Når du trykker på ikonet igjen, flyttes portalkranen tilbake til sin opprinnelige posisjon. Du kan velge den egendefinerte posisjonen for portalparken av operatøren i kategorien Innstillinger. Den bestemmer avstanden portalkranen beveger seg.
Hev portalkranen	Dette løfter portalkranen for å tillate plassering av medier som er for tykke til å få plass under standardhøyden. Før et trykk begynner, settes portalkranen tilbake til sin driftshøyde.
Start	Dette ikonet kan brukes til å starte en flatsengs utskriftsjobb (samme funksjon som den fysiske knappen på bordet). MERK Hvis du bruker Pause/Gjenoppta-knappen, kan det føre til artefakter i en utskrift på grunn av ujevn herding av trykkfargen hvis jobben er midlertidig stanset. Ikke bruk denne med mindre det er viktig at utskriftsjobben stoppes midlertidig.
Dysekontroll	Dette ikonet fyller listen over aktive jobber med en jobb som skriver ut et dysekontrollmønster. Dysekontrollutskriften brukes for å identifisere dyseutfall som kan forårsake banding og andre utskriftskvalitetsproblemer. MERK Hvis du vil ha informasjon om hvordan du bruker dysekontrollen til å feilsøke utfall av dyser, se Kontroll av dysens ytelseunder.

6) Liste over aktive utskriftsjobber.

Den aktive jobblisten består av en tabell, en oversikt over antall jobber øverst og knapper for jobbordrekontroll til venstre. Et jobbtellingssammendrag viser totalt antall aktive jobber og antall jobber satt på vent. Jobbrekkefølgekontrollknappene kan brukes til å endre rekkefølgen på jobben som er satt i kø for utskrift. Den aktive jobblisten har følgende funksjoner:

• Alle innkommende jobber som utstedes fra ONYX-arbeidsflyten går direkte inn i den aktive jobblisten.

• Etter at en jobb er skrevet ut, flyttes den automatisk fra listen over aktive jobber til listen over inaktive jobber.

• Operatøren kan dra og slippe jobber for å flytte dem mellom de aktive og de inaktive jobblistene (unntatt for en jobb som klargjøres for utskrift).

• Alle jobbene lagres lokalt på skriverens harddisk.

• Ved å velge en jobb, merkes jobben, og jobbinformasjonsområdet oppdateres.

• Jobber kan flyttes opp/ned i den aktive listen ved bruk av knappen til venstre. Jobber kan enten skrives ut, settes på vent, avbrytes eller slettes. Jobber som avbrytes fra den aktive listen, flyttes til den inaktive listen.

• Slettede jobber fjernes fra harddisken og er ikke lenger tilgjengelige (unntatt for spesialtrykk, som ikke kan slettes).

• Den aktuelle jobben som skrives ut, kan settes på pause eller avbrytes. En avbrutt jobb vil flyttes fra den aktive til den inaktive utskriftsjobblisten.

• En oversikt over antall jobber viser det totale antallet aktive og inaktive jobber og antallet aktive jobber som er satt på vent.

7) Forhåndsvisning av jobbplassering

Bordplasseringsforhåndsvisningen viser utskriftsplasseringen og en proporsjonal representasjon av bildet i forhold til bordet. Zoomknappen nederst i høyre hjørne aktiverer et popup-forhåndsvisningsvindu. Hvis et forhåndsvisningsbilde ikke er tilgjengelig, brukes en hvit boks av omtrent samme størrelse som plassholder, og zoomknappen vises ikke.

Forhåndsvisningsbildet kan posisjoneres ved å dra det rundt vinduet (dette vil automatisk oppdatere offsets-feltene).

Når et bilde er utenfor grensene i det faktiske bordområdet, vil dette området i bordforhåndsvisningen være merket i rødt.

Når et bilde er utenfor grensene i bleed-regionen, vil dette området i bordforhåndsvisningen være merket i gult.

8) Liste over inaktive utskriftsjobber.

Den inaktive jobblisten består av en tabell og et jobbtellingssammendrag øverst. En oversikt over antall jobber viser det totale antallet inaktive jobber. Listen kan sorteres ved å klikke på den aktuelle kolonneoverskriften. Ikonene i den første kolonnen gjenspeiler jobbtype og status, og kan brukes til å sortere listen. Størrelsekolonnen er sortert etter bildeområde. Datokolonne sorteres etter en sammensatt verdi av dato og tid. Den inaktive jobblisten har følgende funksjoner:

• Operatøren kan dra og slippe jobber for å flytte dem mellom de aktive og de inaktive jobblistene.

• Jobber som slettes fra den inaktive listen, slettes fra harddisken.

• Operatøren kan automatisk sette statusen til en jobb til Hold når jobben legges i denne køen. Dette kan stilles inn separat for jobber med flatbed- og rullemedier.

9) Jobbinformasjon og parameterpanel

I jobbinformasjonsområdet vises kun relevante jobbparametere for den aktuelle utskriftsjobben. Noen av parameterne kan endres.

Tilgjengelige utskriftsmoduser

• High Key -modus er den raskeste tilgjengelige utskriftsmodusen i Arizona 6100 XTHF Mark II series -serien. Den passer best for produksjonen av bilder som er karakterisert av lavere tetthet og begrenset kontrast.

• Express-modusen gir hurtig utskrift, men bildekvaliteten avhenger av at alle dysene spruter blekk. Det er best for bilder som ikke har store områder med fast farge eller høy metning.

• Production-modusen gjør det mulig med en stor variasjon av utskriftsutmating. Som med høyhastighetsmoduser på enhver blekkskriver, er det utilstrekkelig med dyseredundans til å produsere lytefri bilder hele tiden på alle medier. Som følge av dette, kan de være nødvendig å skrive ut noen utskrifter i modusen Quality.

• Production Plus -modus har de samme funksjonene som Production-modus, men gir en bedre bildekvalitet i ensartede og jevne fargeområder.

• Production-Matte -modus gir samme nominelle produktivitet som standard Quality-modus, men kan gjøre det mulig å skrive ut en bilde-/mediekombinasjon som ellers ville ha blitt avvist på grunn av glansartefakter som kan oppstå i områder med mørke farger og/eller kraftig blekkdekning i Production- eller Quality-modus. Den har også potensial til å produsere vanskeligere arbeid med høyere gjennomsnittlig utskriftshastighet og har den fordelen at den kan brukes umiddelbart (på skriveren) når operatøren anser det som nødvendig, uten at dataene må behandles på nytt. Det viktigste er at den tilbyr en utskriftsmodus for svært mettede bilder med en relativt høy produktivitet på 72 kvadratmeter i timen. Utskriftsmodusen Production-Matte kan byttes ut med Production i skriverens brukergrensesnitt. Med andre ord, hvis en utskriftsjobb har blitt forberedt i Production-modus, kan den byttes til Production-Matte-modus i skriverens brukergrensesnitt uten å måtte behandles på nytt i arbeidsflytprogramvaren.

• Quality gir utmerket bildekvalitet og egner seg for en lang rekke bildetyper og ser bra ut på de fleste medier.

• Quality Plus -modus tilbyr, i tillegg til Quality-modus, suveren kvalitet i ensartede og jevne fargeområder.

• Quality-Density fordobler tettheten for bakgrunnsopplyste medier. For flatbed-medier som kan vri seg eller bevege seg litt på grunn av varmen fra lampene, gir denne modusen bedre bilderegistrering enn Overprint, fordi det gjøres i én gantry-gjennomgang.

• Quality-Smooth -modus er en langsommere versjon av Quality-modus som har uvanlig høy dyse-redundans. Selv om denne utskriftsmodusen ikke er en unnskyldning for dårlig vedlikehold, gjør den det mulig å skrive ut de fleste teknisk vanskelige bilder, selv om skriveren ikke er i optimal stand. Det er en langsommere versjon av Quality-modus som har uvanlig høy dyse-redundans.

• Quality Matte er svært effektiv når det gjelder å redusere eller eliminere glansen (herding) som oppstår i mørke områder med kraftig blekkdekning når du skriver ut i kvalitetsmodus. Denne nye modusen gir nesten 40 % høyere produktivitet enn Quality-Smooth-modusen, som tidligere ble brukt til å redusere glansbånd. Quality-Matte-utskriftsmodus kan byttes ut med alle andre Quality-utskriftsmoduser i skriverens brukergrensesnitt. Med andre ord, hvis en utskriftsjobb har blitt forberedt i Quality-modus, kan den byttes til Quality-Matte, Quality-Smooth eller Quality-Density i skriverens brukergrensesnitt uten å måtte behandles på nytt i ONYX®-arbeidsflytprogramvaren.

• Kvalitet-lagdelt (2 eller 3 lag) gjør at du kan plassere flere lag i én utskriftsjobb. Den er mest nyttig når du skriver ut med hvitt blekk (se Håndtere arbeidsflyt for hvitt blekk). Du må konfigurere noen ekstra lag i ONYX-programvaren.

  MERK

  Når det brukes Quality Density- eller Layered-modus, finnes en nedtrekksmeny i utskriftsjobbmodulen som gjør at du kan velge enten Quality-Layered eller Quality-Density (menyen gjør at du kan endre hvordan dette ble konfigurert i din ONYX-programvare).

  Når du bruker to lag, tar det dobbelt så lang tid å skrive ut bildene, og med tre lag tar det tre ganger så lang tid.

10) Skrivergrensesnittets modulfaner

Disse fanene gjør at du kan bytte mellom ulike funksjonelle moduser i skriveren. Klikk på en fane for å vise skjermen som er forbundet med hver av modulene som er tilgjengelige.

11) Programvareversjonsnummer og fremdrift for bildeopplasting.

Viser versjonen av den installerte skriverprogramvaren.

Fremdriftspanelet for bildeopplasting viser navnet på en jobb som er i ferd med å lastes opp til skriveren. Dette panelet viser bare informasjon mens et bilde overføres fra vertsdatamaskinen.
