A nyomtató szoftver betöltésekor a Nyomtatási munka vezérlése modul jelenik meg elsőként. Ebből a modulból kezelheti a nyomtatási feladatokkal való munka minden aspektusát, és a nyomtató számos funkcióját is vezérelheti. A „Munka vezérlőpanelek” táblázat tartalmazza a számozott hivatkozásokat, a szakasz további része pedig minden területet részletesen bemutat.

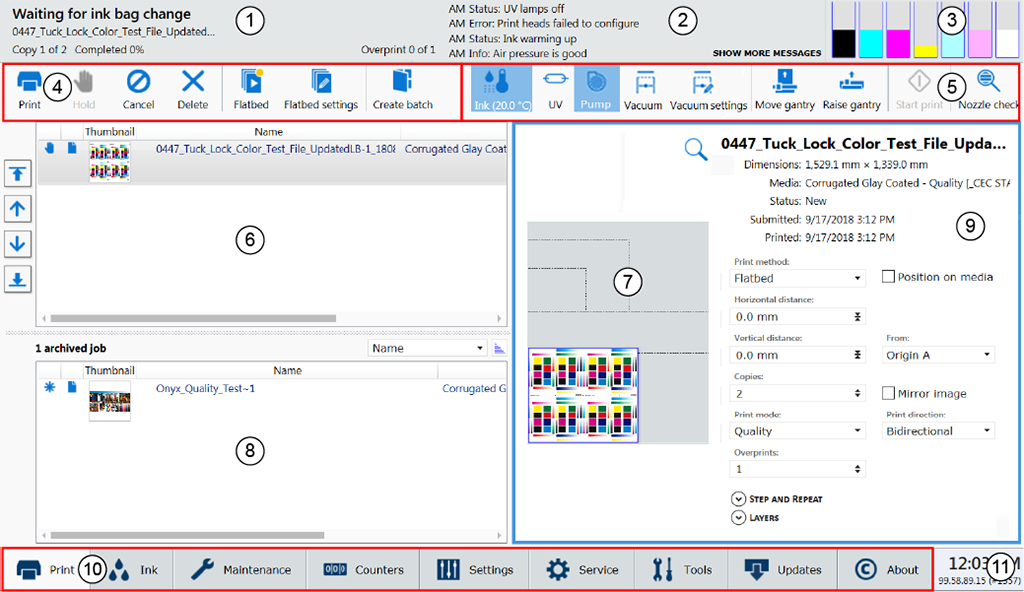

A Nyomtatási munka vezérlés megjelenítése funkció és állapot területekre van felosztva. A funkcionális területek támogatják a nyomtató üzemeltetéséhez, karbantartásához és szervizeléséhez szükséges összes kezelői bemenetet. Az állapot területek a kép és a nyomtató állapotának jelentésére szolgálnak.
Alkotóelem |
Funkció |
---|---|
1) Munka és nyomtató állapot |
Megjeleníti a nyomtatási munkák állapotát és előrehaladását. |
2) Nyomtató üzenetek panel |
A napló utolsó négy sorát jeleníti meg - kattintson a [SHOW MORE MESSAGES] gombra a napló további részének megtekintéséhez. |
3) Festékrendszer állapot |
Festékrendszer állapotikon - rákattintva megjelenik a festék állapotjelentés. |
4) Parancs eszköztár bal |
A nyomtatási feladatokkal és a nyomtatótábla vezérlésével kapcsolatos műveletek ikonjait jeleníti meg. |
5) Parancs eszköztár jobb |
Megjeleníti a tintahőmérséklet, a lámpavezérlés, a vákuumszivattyúk, a vákuumbeállítások , a portál mozgatása, a nyomtatási feladatok indítása/szüneteltetése és a fúvókaellenőrzés nyomtatása ikonjait. |
6) Aktív munkák listája |
Megjeleníti az aktív nyomtatási munkák teljes listáját. |
7) Munkaelhelyezés előnézet |
Megjeleníti a kiválasztott nyomtatási feladat(ok)at egy előnézetben, amely megmutatja az adott feladat elhelyezését a nyomtatón. |
8) Inaktív állások |
Megjeleníti az összes inaktív (archivált) nyomtatási feladat listáját. |
9) Munkainformációk és paraméterek panel |
Ez a panel mutatja az aktuálisan kiválasztott nyomtatási munka paramétereit és biztosítja a munkához kapcsolódó paraméterek módosítását. |
10) Kezelői felület lapok |
Ezeken a lapokon választhatók ki a nyomtató kezelői felületéhez tartozó különböző modulok. |
11) Szoftver verziószám és képfeltöltési előrehaladás |
Megjeleníti a nyomtatószoftver aktuálisan telepített verzióját. A képfeltöltés előrehaladása panel jelzi az éppen a nyomtatóra feltöltés alatt álló nyomtatási feladat nevét. Ez a panel nem mindig látható, és csak akkor jelenik meg, amikor képet tölt be a nyomtatóra. Aktív állapotban a szoftver verziószáma alatt található. |
1) Munka és nyomtató állapota panel
A munka állapot panel a kijelző képernyő bal felső sarkában látható. A nyomtató vagy a munkatevékenységek aktuális állapotáról mutat információkat.
Nyomtató állapota
Aktuális nyomtatási munka neve
Teljes példányszám, elkészült példányok száma, nyomtatás előrehaladása
Felülnyomtatás előrehaladása és felülnyomtatások száma, ha nullánál nagyobb
Minden beérkező munka közvetlenül a munka listába vagy a munka várólistába kerül.
A lista valamelyik munkájának kiválasztásakor a munka kiemelést kap és frissül a munkainformációk területe.
A munkainformációs terület tartalmazza az eltolásokat, a nyomtatási minőségi módra vonatkozó információkat, a másolatok és felülnyomatok számát, valamint megjelenik a használt ONYX-profil neve és a nyomtatandó kép is.
A munkák felfelé vagy lefelé mozgathatók a listában, és nyomtathatók, tarthatók vagy törölhetők.
2) Nyomtató üzenetei (vagy napló) panel
A nyomtató állapotpanel a nyomtató naplójának utolsó négy sorát mutatja, amely a nyomtató hibáit, figyelmeztetéseit és információs üzeneteit tartalmazza. A napló további részének megtekintéséhez kattintson a [SHOW MORE MESSAGES] gombra, hogy megjelenjen egy új ablak, amely lehetővé teszi a napló görgetését.
3) Tinta állapota. Megjeleníti az összes tintazsák aktuális állapotát.
Festékrendszer állapot. Az ikonra kattintva megjelenő festékrendszer állapot párbeszédpanelben láthatók a festékinformációk. Ez minden egyes tintaszínhez a következőket tartalmazza: lejárati dátum, tintatípus kód, tintazacskó állapota, töltöttségi állapot (a tintát a tartályba pumpálják-e), és hogy a tartály tele van-e. A párbeszédpanel az aktuális nyomtatófej hőmérsékletet, a meniszkusz vákuumszintet és a kifúvató nyomást is mutatja.
4) Parancs eszköztár balra
A nyomtatási feladatokkal és a nyomtatótábla vezérlésével kapcsolatos műveletek ikonjait jeleníti meg. Egyes ikonoknál a kijelölve és a kijelölés megszüntetve állapotot az ikon eltérő megjelenése mutatja.
![]() |
|
Nyomtatási munka |
Ez a parancs esettől függően az alábbi műveleteket végezheti:
|
Munka tartása |
A parancs esettől függően az alábbi műveleteket végezheti:
|
Munka elvetése |
A parancs esettől függően az alábbi műveleteket végezheti:
|
Munka törlése |
Törli a munkát a nyomtatóból. Az éppen nyomtatott munka azonban nem törölhető. |
Flatbed ikon |
Síkágyas munkák feldolgozása kapcsolóparancs - Lehetővé teszi a nyomtató számára a síkágyas munkák feldolgozását. A nyomtató betöltődésekor, vagy hiba miatti reset után ezt kell kiválasztani a síkágyas nyomtatás engedélyezéséhez. |
Síkágy beállításai |
Megerősítés kérésekor automatikusan megjelenik egy párbeszédpanel. Ha a Megerősítés kiválasztása előtt kerül bezárásra, erre a gombra kattintva nyitható meg újra. Médiaparaméterek Adja vagy erősítse meg a média vastagságát. A nyomtató automatikusan beállítja a kocsi magasságát a hordozó vastagságához és a nyomtatási hézaghoz. A médiavastagság megerősítése csak a nyomtatási munka első példányához szükséges, ha az értéket nem módosítják nyomtatás közben. Ha a médiavastagság értékét nyomtatás közben módosítják, megerősítés szükséges a következő példány nyomtatása előtt. Lámpa teljesítményszabályozás Lehetővé teszi a kezelő számára, hogy az egyes UV-lámpák teljesítményét egymástól függetlenül szabályozza. A lámpák hosszabb élettartamához az adott hordozó megfelelő száradását biztosító legalacsonyabb beállítást kell használni. Az első és hátsó szegély viszonyítási alapja a kocsi haladási iránya. A beállítás engedélyezéséhez vagy letiltásához lásd Felhasználói felület beállításai. Ha ez a funkció engedélyezve van, akkor a vezető UV-lámpa teljesítményének változása esetén automatikusan hozzáigazítja a követő UV-lámpa teljesítményét. Ha ez a beállítás nincs bekapcsolva, akkor is lehetőség van az utánfutó UV-lámpa teljesítményének egyedi beállítására. |
Köteg létrehozása Batch szerkesztése (akkor jelenik meg, amikor egy kötegelt munka betöltődik) |
A kötegelt üzemmódban az egyes nyomtatási feladatok a RIP-ről a nyomtatóra kerülnek, majd a nyomtatón kombinálva egy kötegelt nyomtatási feladatot hoznak létre a síkágyas nyomtatáshoz. Kötegelt módban kétféle munka lehet: Összeállítás és összevonás. Kompozit kötegnél az összes kép nyomtatása megszakítás nélkül történik egyetlen hordozódarabra. Kompozit kötegelt módban hatékonyan nyomtatható háromnál több adatréteg és/vagy keverhetők a nyomtatási módok egy kötegelt munkához. A Kollációs tétel egyedi nyomtatási feladatok egy csoportját nyomtatja ki egyedi hordozókra, majd szükség szerint megismétli a sorozat példányszámát. A portál minden egyes nyomtatási feladat között a parkolási pozícióba kerül, a hordozót kicserélik, és a következő példány nyomtatásának folytatásához a hordozó vastagságának megerősítése és a start gomb megnyomása szükséges. Lásd Kötegelt módú nyomtatás további részletekért és példákért. |
5) Parancs eszköztár jobbra
Megjeleníti a tintahőmérséklet, a lámpavezérlés, a vákuumszivattyúk, a vákuumbeállítások , a gantry mozgatása, a nyomtatási feladatok indítása/szüneteltetése és a fúvókaellenőrzés nyomtatása ikonjait. Egyes ikonoknál a kijelölve és a kijelölés megszüntetve állapotot az ikon eltérő megjelenése mutatja.
![]() |
|
Festékhőmérséklet vezérlése |
Ez az ikon az aktuális tintahőmérsékletet mutatja. A tintafűtésnek mindig bekapcsolva kell lennie. A nyomtatófejeknek üzemi hőmérsékletre (45°C / 113°F) kell melegedniük a nyomtatási munka elindulása előtt. ![]() A gomb villogása hibát jelez. Kattintson a Festékállapot gombra a festékrendszer ellenőrzéséhez. |
UV pácolólámpa vezérlés |
Ez az ikon vezérli az UV-hőkezelő lámpákat. A gomb állapota tükrözi a lámpák állapotát. Az UV-lámpák 15 perc inaktivitás után kikapcsolnak (az időt a szerviztechnikus megváltoztathatja). Ha a lámpák kialudtak az időkorlát lejártakor, akkor a gomb állapota nem ellenőrzöttre változik. Ha a nyomtatás megkezdése előtt a lámpák ki vannak kapcsolva, akkor a lámpák automatikusan bekapcsolnak, és a gomb ennek megfelelően tükrözi az állapotot. |
Asztali vákuumszivattyúk |
Ez az ikon szabályozza, hogy a szivattyúk be- vagy kikapcsolt állapotban vannak-e. Az ikon a vákuumszivattyúk aktuális állapotát tükrözi. Nincs automatikus időkorlát, így a szivattyúk kikapcsolásig bekapcsolva maradnak. ![]() Lekapcsolása után a vákuum körülbelül 5 másodpercig nem kapcsolható vissza. A gyakori újraindítások kioldhatják a szivattyú megszakítóit. |
Vákuum |
Ez az ikon aktiválja az asztali vákuumot az aktuális beállításokkal. |
Vákuum beállítások |
Ezzel az ikonnal a kezelő kiválaszthatja, hogy a három szivattyú közül melyik aktív, és azt is eldöntheti, hogy a vákuum erősségének meghatározásához milyen szintű szellőzés áll rendelkezésre (lásd a A vákuumrendszer működtetése a részletekért). |
Mozgassa a portált |
Ezáltal a portál a parkolt helyzetéből egy új helyre kerül. Az ikon ismételt megnyomásával a portál visszamegy a kiindulási helyzetébe. Az Egyedi portálparkolási pozíciót a kezelő a Beállítások lapon választhatja ki. Ez határozza meg a portál mozgásának távolságát. |
Emelje fel a portált |
Ez megemeli a portált, hogy lehetővé tegye az olyan hordozók elhelyezését, amelyek túl vastagok ahhoz, hogy az alapértelmezett magasság alatt elférjenek. A nyomtatás megkezdése előtt a portált visszahelyezik a működési magasságba. |
Indítsa el a oldalt |
Ez az ikon síkágyas nyomtatási munka indítására szolgál (ahogy az asztalon lévő fizikai gomb). ![]() A Pause/Resume gomb használata a nyomtatásban leleteket okozhat a tinta egyenetlen megszilárdulása miatt, ha a munka szünetel. Ne használja ezt, kivéve, ha a nyomtatási feladat szüneteltetése elengedhetetlen. |
Fúvókaellenőrzés |
Ez az ikon feltölti az aktív feladatlistát egy olyan feladattal, amely fúvókaellenőrzési mintát nyomtat. A fúvóka-ellenőrző nyomattal azonosítható a fúvókák kiesése, ami banding és egyéb nyomatminőségi problémák okozására képes. ![]() A fúvókaellenőrzés fúvókakiesések hibaelhárítására történő használatáról lásd: Fúvókaellenőrzés A fúvóka teljesítményének ellenőrzése. |
6) Aktív nyomtatási feladatok listája
Az aktív munkalista egy táblázatból, felül a munkaszám-összefoglalóból, balra pedig a munkamegrendelés vezérlőgombjaiból áll. A munkaszám összegzésben az aktív munkák száma és a tartásba tett munkák száma látható. A munka sorrend vezérlőgombokkal módosítható a nyomtatásra váró munkák sorrendje. Az aktív munkák listájának jellemzői:
Az ONYX munkafolyamatból kiadott minden bejövő munka közvetlenül az aktív munkák listájába kerül.
A nyomtatás után a feladat automatikusan átkerül az aktívból az inaktív feladatlistába.
A kezelő az aktív és az inaktív munkák listája között áthúzással mozgathatja a munkákat (kivéve a nyomtatási előkészítés alatti munkákat).
Az összes munka tárolása helyben, a nyomtató merevlemezén történik.
Egy kiválasztásakor a munka kiemelést kap és frissül a munkainformációk területe.
Az aktív listán lévő munkák felfelé/lefelé mozgathatók a bal oldali gombbal. A munkák nyomtathatók, tarthatók, elvethetők vagy törölhetők. Az aktív listáról elvetett munkák átkerülnek az inaktív listára.
A törölt munkák törlődnek a merevlemezről és többé nem érhetők el (a Speciális nyomatok kivételével, amelyek nem törölhetők).
Az éppen nyomtatott aktuális munka szüneteltethető vagy elvethető. Az elvetett munka átkerül az aktívról az inaktív nyomtatási munkák listájára.
A munkaszám-összefoglaló megjeleníti az aktív és inaktív munkák teljes számát, valamint a várakoztatott aktív munkák számát.
7) Munkaelhelyezés előnézet
A táblaelhelyezés előnézetben látható a nyomtatás helye és a kép táblához viszonyított százalékos megjelenítése. A jobb alsó sarokban lévő zoom gombbal egy előugró előnézet ablak aktiválható. Ha nem áll rendelkezésre előnézeti kép, akkor egy körülbelül méretű fehér mezőt használ helytartóként, és a nagyítás gomb nem jelenik meg.
Beállításához az előnézet képet az ablak körül lehet húzni (ezzel automatikusan frissülnek az ofszet mezők).
Ha egy kép az adott táblaterületen kívül esik, ez a terület piros színnel van jelölve a tábla előnézeten.
Ha egy kép a kifutóterületen kívül esik, ez a terület sárga színnel van jelölve a tábla előnézeten.
8) Inaktív nyomtatási feladatok listája
Az inaktív munkák listáját a felül lévő tábla és munkaszám összegzés alkotja. A munkaszám-összefoglaló az inaktív munkák teljes számát mutatja. A lista a megfelelő oszlop fejlécére kattintva rendezhető. Az első oszlopban lévő ikonok a munka típusát és státuszát tükrözik, és a lista rendezésére is használhatók. A méretoszlop rendezése képterület szerint történik. A dátumoszlop rendezése a dátum és idő közös értéke szerint történik. Az inaktív munkák listájának jellemzői:
A kezelő az aktív és az inaktív munkák listája között áthúzással mozgathatja a munkákat.
Az inaktív listáról törölt munkák törlődnek a merevlemezről.
A kezelő automatikusan beállíthatja a munka státuszát Tartás állapotra, amikor a munka ebbe a várólistába kerül. Ez külön állítható be a síkágyas és a tekercses hordozókra vonatkozó munkákhoz.
9) Munkainformációk és paraméterek panel
A munkainformációs terület csak az aktuális nyomtatási feladat releváns paramétereit jeleníti meg. Néhány paraméter módosítható.
Eltolások |
A paraméterek módosításához kattintson a mezőre, és az ekkor megjelenő képernyő billentyűzeten beviheti a kívánt értékeket. Az egérkerékkel is módosítható, amikor az egérkurzor a mező fölé kerül. Az egérkerék felfelé vagy lefelé történő forgatásával az eltolást rovátkánként egy egységgel növelheti vagy csökkentheti. Tartsa lenyomva a jobb egérgombot, és forgassa a kereket fokozatonként 10 egységgel növelve vagy csökkentve. Az Előnézet segítségével is a kívánt helyzetbe húzhatja az adott képet. A médiával kapcsolatos álláspont - Nem:
A médiával kapcsolatos álláspont - Igen:
|
Nyomtatási paraméterek |
Az éppen kiválasztott nyomtatási munkáról jelenít meg információkat:
|
Állásparaméterek |
|
Elérhető nyomtatási módok
AHigh Key mód a leggyorsabb elérhető nyomtatási mód a Arizona 6100 XTHF Mark II series sorozatban. Kisebb sűrűségű és korlátozott kontrasztú képek nyomtatásához a legjobb választás.
Az Expressz mód gyorsan nyomtat, de a képminőséghez minden fúvókának dolgoznia kell. Legjobb az olyan képekhez, amelyeken nincsenek erős színű vagy nagy telítettségű kiterjedt területek.
A Nyomdai mód a nyomtatási eredmények széles skáláját biztosítja. Amint az bármely tintasugaras nyomtató nagysebességű módjainál megszokott, nincs elég fúvóka-redundancia ahhoz, hogy mindig, minden hordozón hibátlan képek készüljenek. Emiatt szükség lehet egyes termékek Minőségi módban történő nyomtatására.
Production Plus mód ugyanazokkal a funkciókkal rendelkezik, mint a Production mód, de jobb képminőséget kínál az egyenletes és sima színtartományokban.
Production-Matte üzemmód a standard Quality üzemmóddal azonos névleges termelékenységet kínál, de lehetővé teheti olyan kép/média kombináció nyomtatását, amely egyébként elutasításra kerülne a fényes műtermékek miatt, amelyek a Production vagy Quality üzemmódban sötét színű és/vagy erős tintafedettségű területeken előfordulhatnak. Lehetősége van arra is, hogy nehezebb munkákat is nagyobb átlagos nyomtatási sebességgel készítsen, és megvan az az előnye, hogy azonnal (a nyomtatónál) alkalmazható, amikor a kezelő úgy ítéli meg, hogy az adatok újbóli feldolgozása nélkül. Ami a legfontosabb, hogy nyomtatási módot kínál az erősen telített képekhez, viszonylag magas, 72 négyzetméter/óra termelékenység mellett. A Production-Matte nyomtatási mód felcserélhető a nyomtató felhasználói felületén a Production üzemmóddal. Más szóval, ha egy nyomtatási feladatot Production üzemmódban készítettek elő, a nyomtató felhasználói felületén át lehet váltani Production-Matte üzemmódra anélkül, hogy a munkafolyamat-szoftverben újra kellene dolgozni.
A Minőség mód kiváló képminőséget ad, sokféle képtípushoz alkalmas és a legtöbb hordozón jól mutat.
Quality Plus mód a Quality mód mellett kiváló minőséget kínál az egyenletes és sima színtartományokban.
A Minőség/Sűrűség mód megduplázza a sűrűséget a hátsó világítású hordozóknál. Az olyan síkágyas hordozók esetében, amelyek a lámpák hőjétől kissé meggörbülhetnek vagy elmozdulhatnak, ez az üzemmód jobb képregisztrációt biztosít, mint az Overprint, mivel a nyomtatás egyetlen átmenettel történik.
Minőség - Sima mód a Quality üzemmód lassabb változata, amely szokatlanul magas fúvóka-redundanciával rendelkezik. Bár ez a nyomtatási mód nem mentség a rossz karbantartási gyakorlatra, lehetővé teszi a legtöbb technikailag nehéz kép sikeres nyomtatását, még akkor is, ha a nyomtató nincs optimális nyomtatási állapotban. Ez a minőségi üzemmód lassabb változata, amely szokatlanul nagy fúvóka-redundanciával rendelkezik.
Quality Matte nagyon hatékonyan csökkenti vagy kiküszöböli a fényes (keményedő) műtárgyat, amely a nagy tintával fedett sötét területeken jelenik meg, amikor a Minőség módban nyomtat. Ez az új üzemmód közel 40%-kal nagyobb termelékenységet eredményez, mint a korábban a fényes sávok csökkentésére használt Quality-Smooth üzemmód. A Minőség-Matt nyomtatási mód felcserélhető a nyomtató felhasználói felületén az összes többi Minőségi nyomtatási móddal. Más szóval, ha egy nyomtatási feladatot Quality módban készítettek elő, akkor a nyomtató felhasználói felületén Quality-Matte, Quality-Smooth vagy Quality-Density módra lehet váltani anélkül, hogy az ONYX® munkafolyamat szoftverben újra kellene dolgozni.
Minőségi rétegű (2 vagy 3 réteg) lehetővé teszi több réteg elhelyezését egy nyomtatási feladatban. Ez a leghasznosabb, ha fehér tintával nyomtat (lásd A fehér tinta munkafolyamatának kezelése). Ehhez extra rétegeket kell konfigurálni az ONYX szoftverben.
A Minőség/Sűrűség vagy Réteges mód használatakor a Nyomtatási munka modulban egy legördülő menüből választható ki a Minőség/Sűrűség vagy a Minőség/Réteges (a menüben módosítható az ONYX szoftver konfigurálása).
Ha két réteget használ, a képek kétszer annyi ideig tartanak a nyomtatás, három réteggel pedig háromszor annyi ideig.
10) Nyomtató felhasználói felülete modul lapjai
E lapok segítségével lehet váltogatni a nyomtató különböző üzemmódjai között. Az egyes lapokra kattintva megjeleníthető az elérhető modulokhoz társított képernyő.
11) A szoftver verziószáma és a képfeltöltés előrehaladása
Megjeleníti az aktuálisan telepített nyomtatószoftver verzióját.
A képfeltöltés előrehaladása panel jelzi az éppen a nyomtatóra feltöltés alatt álló feladat nevét. Ez a panel csak akkor jeleníti meg az információkat, amikor a képet a gazdaszámítógépről továbbítják.
