Tulostustyön ohjausmoduuli

Tulostustyön ohjaus

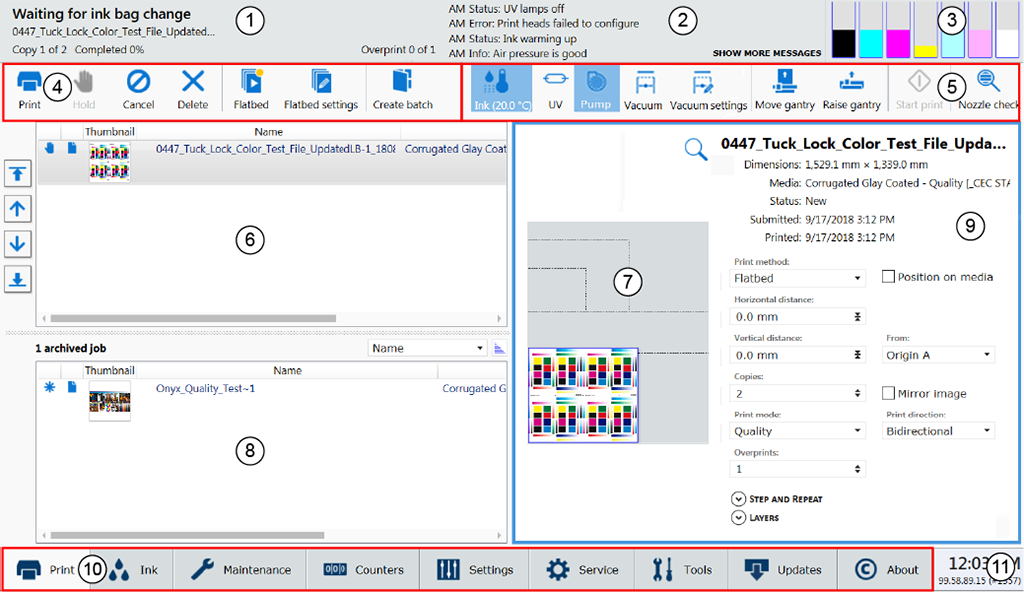

Tulostustyön ohjausmoduulin osat

Työn ohjausosien selitys

1) Työ ja tulostimen tilapaneeli

Työn tilapaneeli on näyttöruudun vasemmassa yläkulmassa. Se esittää tiedot tulostimen tai tulostustoimintojen nykyisestä tilasta.

• Tulostimen tila

• Tällä hetkellä tulostettavan työn nimi

• Kokonaiskopiomäärä, tulostettujen kopioiden määrä ja kopioinnin edistyminen

• Päällepainatuksen edistyminen ja päällepainatustulosteiden määrä, jos enemmän kuin nolla

Kaikki saapuvat työt menevät suoraan työlistaan tai työjonoon.

Työn valinta luettelosta korostaa työn ja päivittää työn tietojen alueen.

Työn tiedot -alue sisältää offsetit, tulostuslaatutilatiedot, kopioiden ja ylipainatusten määrän, ja näytössä näkyy myös käytetyn ONYX-profiilin nimi ja tulostettava kuva.

Töitä voidaan siirtää luettelossa ylös- tai alaspäin, ja ne voidaan joko tulostaa, säilyttää tai peruuttaa.

2) Tulostimen viestit (tai loki-)paneeli

Tulostimen tilapaneelissa näkyvät tulostinlokin neljä viimeistä riviä, jotka sisältävät tulostimen virheet, varoitukset ja tiedotusviestit. Jos haluat nähdä lisää lokia, napsauta [SHOW MORE MESSAGES] , jolloin avautuu uusi ikkuna, jossa voit selata lokia.

3) Musteen tila. Näyttää kaikkien mustepussien nykyisen tilan.

Mustejärjestelmän tila. Avaa mustejärjestelmän tilan valintaikkuna, joka esittää musteeseen liittyvät tiedot, napsauttamalla kuvaketta. Näihin kuuluvat kunkin musteen värin osalta: viimeinen käyttöpäivä, musteen tyyppikoodi, mustepussin tila, täyttötila (pumpataanko mustetta säiliöön) ja onko säiliö täynnä. Ruudussa esitetään myös nykyinen tulostuspään lämpötila, meniskuksen tyhjiön tason ja tyhjennyspaineen.

4) Komentotyökalurivi vasemmalle

Näyttää kuvakkeet tulostustöihin ja tulostinpöydän hallintaan liittyviä toimintoja varten. Huomaa, että jotkin kuvakkeista on valitussa ja valitsemattomassa tilassa, mikä osoitetaan kuvakkeen kuvan erilaisella ulkonäöllä, niiden tilan osoittamiseksi.

Tulostustyö	Tällä komennolla voi tehdä seuraavaa asiayhteyden mukaan: Aktivoida valitun ei-aktiivisen työn siirtämällä sen aktiiviseen luetteloon. Poistaa pidon pidossa olleesta työstä. Poistaa työn, jossa on tällä hetkellä virhe.
Pidätä työ	Komennolla voi tehdä seuraavaa asiayhteyden mukaan: Asettaa aktiivisen työn pitoon. Odottaa, kunnes tulostin lopettaa tällä hetkellä tulostuvan kopion ja asettaa työn pitoon.
Peruuta työ	Komennolla voi tehdä seuraavaa asiayhteyden mukaan: Poistaa aktivoinnin valitusta aktiivisesta työstä siirtämällä sen ei-aktiiviseen luetteloon. Huomaa, että erikoistulosteita ei siirretä ei-aktiiviseen luetteloon. Peruuttaa tällä hetkellä tulostuvan työn ja siirtää sen ei-aktiiviseen luetteloon. Huomaa, että ensimmäinen napsautus peruuttaa tulosteen, mutta vaunu jatkaa kovettamista niin, että muste kovettuu asianmukaisesti. Toinen napsautus päättää tulostustyön heti.
Poista työ	Poistaa työn tulostimesta. Et voi kuitenkaan poistaa työtä, joka tulostuu parhaillaan.
Tasopenkki-kuvake	Process flatbed jobs (Käsittele tasopohjatyöt) -kohdan vaihtokomento - Sallii tulostimen käsitellä tasopohjatöitä. Tämä on valittava tasotulostimen tulostuksen ottamiseksi käyttöön, kun tulostin on käynnistetty tai tulostimen palautuksen jälkeen virheen vuoksi.
Tasotulostimen asetukset	Valintaikkuna tulee esiin automaattisesti, kun vahvistusta tarvitaan. Jos se suljetaan, ennen kuin valitset vahvistuksen, se voidaan avata uudelleen napsauttamalla tätä painiketta. Materiaalin parametrit Täytä tai vahvista materiaalin paksuus. Tulostin säätää automaattisesti vaunun korkeuden tulostusmateriaalin paksuuden mukaan ja myös tulostusraon. Materiaalin paksuuden vahvistus tarvitaan ensimmäiselle tulostustyön kopiolle, ellei sitä muuteta tulostuksen aikana. Jos materiaalin paksuusarvoa muutetaan tulostuksen aikana, vahvistusta pyydetään ennen seuraavan kopion tulostusta. Lampun tehon säätö Mahdollistaa käyttäjän säätää kunkin UV-lampun tehoa itsenäisesti. Lampun käyttöikää voi pidentää käyttämällä pienintä asetusta, joka tuottaa asianmukaisen kovettumisen kyseiselle materiaalille. Etureuna ja takareuna ovat suhteellisia vaunun kulun suunnan suhteen. Jos haluat ottaa tämän asetuksen käyttöön tai poistaa sen käytöstä, katso Käyttöliittymän asetukset. Kun tämä toiminto on käytössä, se sovittaa automaattisesti jälkimmäisen UV-lampun tehon, kun etummaisen UV-lampun teho muuttuu. Jälki-UV-lampun tehoa on edelleen mahdollista säätää erikseen, kun tämä asetus ei ole käytössä.
Erän luonti Muokkaa erää (tulee näkyviin, kun erätyö on ladattu)	Erätoiminnossa yksittäiset tulostustyöt lähetetään RIP:stä tulostimeen, ja ne yhdistetään tulostimessa tasotulostuksen erätyöksi. On olemassa kahden tyyppisiä erätöitä: Yhdistäminen ja kokoaminen. Yhdistelmäerässä kaikki kuvat tulostetaan yhdelle materiaaliarkille keskeytyksettä. Yhdistelmäerätapaa voidaan käyttää tehokkaasti tulostamaan yli kolmelle datakerrokselle ja/tai sekoittamaan tulostustapoja erätyölle. Collation-erä tulostaa joukon yksittäisiä tulostustöitä yksittäisille materiaaleille ja toistaa sitten sarjan kopiomäärän tarpeen mukaan. Teline siirtyy pysäköintiasentoon jokaisen tulostustyön välillä, materiaali vaihdetaan, ja seuraavan kopion tulostaminen edellyttää materiaalin paksuuden vahvistamista ja käynnistyspainikkeen painamista. Katso Erätapatulostus lisätietoja ja esimerkkejä.

5) Komentotyökalurivi oikealle

Näyttää kuvakkeet musteen lämpötilaa, lampun ohjausta, tyhjiöpumppuja, tyhjiöasetuksia, portin siirtämistä, tulostustöiden käynnistämistä/taukoa ja suuttimen tarkistuksen tulostamista varten. Huomaa, että jotkin kuvakkeista on valitussa ja valitsemattomassa tilassa, mikä osoitetaan kuvakkeen kuvan erilaisella ulkonäöllä, niiden tilan osoittamiseksi.

Musteen lämpötilan valvonta	Tämä kuvake näyttää nykyisen musteen lämpötilan. Musteenlämmittimen on oltava aina päällä. Tulostuspäiden on oltava käyttölämpötilassa (45 °C / 113 °F), ennen kuin työn tulostus käynnistyy. HUOMAUTUS Jos tämä painike vilkkuu, tämä tarkoittaa virhettä. Tarkasta mustejärjestelmä napsauttamalla musteen tilan painiketta.
UV-kovetuslamppujen ohjaus	Tämä kuvake ohjaa UV-kovetuslamppuja. Painikkeen tila heijastaa lamppujen tilaa. UV-lamput sammuvat 15 minuutin käyttämättömyyden jälkeen (huoltoteknikko voi muuttaa aikaa). Jos lamput sammuvat aikakatkaisun päättyessä, painikkeen tilaksi muuttuu ei ole valittu. Jos lamput ovat pois päältä ennen tulostuksen aloittamista, lamput kytkeytyvät automaattisesti päälle, ja painike heijastaa tilan vastaavasti.
Pöydän tyhjiöpumput	Tällä kuvakkeella säädetään, ovatko pumput päällä vai pois päältä. Kuvake kuvastaa tyhjiöpumppujen todellista tilaa. Automaattista aikakatkaisua ei ole, joten pumput pysyvät päällä, kunnes ne sammutetaan. TÄRKEÄÄ Kun se on kytketty pois päältä, tyhjiötä ei voi kytkeä päälle uudelleen noin 5 sekuntiin. Usein toistuvat uudelleenkäynnistykset voivat laukaista pumpun katkaisijat.
Tyhjiö	Tämä kuvake aktivoi pöytätyhjiön nykyisillä asetuksilla.
Tyhjiöasetukset	Tämän kuvakkeen avulla käyttäjä voi valita, mikä kolmesta pumpusta on aktiivinen, ja päättää myös, mikä tuuletustaso on käytettävissä tyhjiön voimakkuuden määrittämiseksi (ks. kohta "Tyhjiö") Tyhjiöjärjestelmän käyttö lisätietoja).
Siirrä portaali	Tämä siirtää portaalin pysäköidystä paikasta uuteen paikkaan. Kun painat kuvaketta uudelleen, portaali siirtyy takaisin perusasentoonsa. Käyttäjä voi valita mukautetun portaalin pysäköintiasennon Asetukset-välilehdellä. Se määrittää etäisyyden, jonka portti liikkuu.
Nosta portaali	Tämä korottaa portaalia, jotta voidaan sijoittaa mediaa, joka on liian paksu mahtuakseen oletuskorkeuden alle. Ennen tulostuksen aloittamista portti asetetaan takaisin käyttökorkeudelle.
Aloita	Tätä kuvaketta voi käyttää tasotulostimen tulostustyön aloitukseen (sama toiminto kuin fyysisellä painikkeella pöydässä). HUOMAUTUS Tauko-/jatkamispainikkeen käyttö voi aiheuttaa artefakteja tulostuksessa, koska muste kovettuu epätasaisesti, jos työ keskeytetään. Älä käytä tätä toimintoa, ellei tulostustyön keskeyttäminen ole välttämätöntä.
Suuttimen tarkastus	Tämä kuvake täyttää aktiivisen työlistan työllä, joka tulostaa suuttimen tarkistuskuvion. Suuttimen tarkastustulostetta käytetään tunnistamaan suuttimen vetäytyminen, joka voi aiheuttaa raidoitusta ja muita tulostuslaatuongelmia. HUOMAUTUS Tietoja siitä, miten suuttimen tarkistusta käytetään suuttimen pudotusten vianmääritykseen, on kohdassa Suuttimen suorituskyvyn tarkistaminen.

6) Aktiivinen tulostustyöluettelo

Aktiivinen tehtäväluettelo koostuu taulukosta, jonka yläosassa on yhteenveto töiden määrästä ja vasemmalla puolella työtilausten ohjauspainikkeet. Töiden määrän yhteenveto esittää aktiivisten töiden kokonaismäärän ja pitoon asetettujen töiden määrän. Työn järjestyksen ohjauspainikkeita voidaan käyttää tulostukseen jonottavien töiden järjestyksen muuttamiseen. Aktiivisten töiden luettelolla on seuraavat ominaisuudet:

• Kaikki ONYX-työnkulusta saapuvat työt menevät suoraan aktiivisten töiden luetteloon.

• Kun työ on tulostettu, se siirtyy automaattisesti aktiivisesta työlistasta inaktiiviseen työlistaan.

• Käyttäjä voi vetää ja pudottaa töitä ja siirtää niitä aktiivisten ja ei-aktiivisten töiden luettelojen välillä (paitsi työ, jota valmistellaan tulostukseen).

• Kaikki työt tallennetaan paikallisesti tulostimen kiintolevylle.

• Työn valinta korostaa työn ja päivittää työn tietojen alueen.

• Työt voidaan siirtää ylös/alas aktiivisessa luettelossa käyttämällä vasemmalla olevaa painiketta. Työt voidaan joko tulostaa, pidättää, peruuttaa tai poistaa. Työt, jotka peruutetaan aktiivisesta luettelosta, siirretään ei-aktiiviseen luetteloon.

• Poistetut työt poistetaan kiintolevyltä eivätkä ne ole enää käytettävissä (paitsi erikoistulosteet, joita ei voi poistaa).

• Tällä hetkellä tulostettava työ voidaan keskeyttää tai peruuttaa. Peruutettu työ siirtyy aktiivisten töiden luettelosta ei-aktiivisten töiden luetteloon.

• Työmäärän yhteenveto näyttää aktiivisten ja inaktiivisten töiden kokonaismäärän sekä odottavien aktiivisten töiden määrän.

7) Työn sijoituksen esikatselu

Pöydän sijoituksen esikatselu näyttää tulosteen paikan ja kuvan verrannollisen esityksen suhteessa pöytään. Zoomauspainike oikeassa alakulmassa aktivoi esikatselun ponnahdusikkunan. Jos esikatselukuvaa ei ole saatavilla, käytetään noin kokoista valkoista laatikkoa sijaiskuvana, eikä zoomauspainiketta näytetä.

Esikatselukuva voidaan sijoittaa vetämällä sitä ikkunassa (tämä päivittää automaattisesti poikkeamakentät).

Kun kuva on rajojen ulkopuolella todellisen pöydän alueella, tämä alue pöydän esikatselussa merkitään punaisella.

Kun kuva on rajojen ulkopuolella reuna-alueella, tämä alue pöydän esikatselussa merkitään keltaisella.

8) Inaktiivisten tulostustöiden luettelo

Ei-aktiivisten töiden luettelo koostuu pöydän ja töiden määrän yhteenvedosta ylhäällä. Työmäärän yhteenveto näyttää inaktiivisten töiden kokonaismäärän. Luetteloa voi lajitella napsauttamalla asianmukaista sarakkeen otsikkoa. Ensimmäisessä sarakkeessa olevat kuvakkeet ilmaisevat työn tyypin ja tilan, ja niiden avulla voit lajitella luettelon. Kokosaraketta lajitellaan kuva-alueen mukaan. Päivämääräsaraketta lajitellaan päivien ja ajan kumulatiivisen arvon mukaan. Ei-aktiivisten töiden luettelolla on seuraavat ominaisuudet:

• Käyttäjä voi vetää ja pudottaa töitä ja siirtää niitä aktiivisten ja ei-aktiivisten töiden luettelojen välillä.

• Ei-aktiivisten töiden luettelosta poistetut työt poistetaan kiintolevyltä.

• Operaattori voi asettaa työn tilan automaattisesti tilaan Pidossa, kun työ asetetaan tähän jonoon. Tämä voidaan asettaa erikseen taso- ja rullalevy- ja rullamateriaalitöitä varten.

9) Töiden tietojen ja parametrien paneeli

Työn tiedot -alue näyttää vain nykyisen tulostustyön olennaiset työparametrit. Joitakin parametreja voidaan muuttaa.

Tulostustilat käytettävissä

• High Key -tila on Arizona 6100 XTHF Mark II series -sarjan nopein käytettävissä oleva tulostustila. Se sopii parhaiten sellaisten kuvien tuotantoon, joille on ominaista matala tiheys ja rajoitettu kontrasti.

• Pika-tavalla saa nopean tulostuksen, mutta kuvanlaatu riippuu kaikkien suuttimien suihkutusmusteesta. Se sopii parhaiten kuville, joissa ei ole suuria yhtenäisen värin alueita tai korkeaa värikylläisyyttä.

• Tuotanto-tapa mahdollistaa monenlaisten tulosteiden tuotannon. Kuten minkä tahansa mustesuihkutulostimen suurinopeuksisten tulostustapojen tapauksessa suutinten vikasietoisuus on riittämätön tuottamaan virheettömiä kuvia koko ajan kaikilla materiaaleilla. Tämän tuloksena voi olla tarpeen tulostaa joitakin tulosteita laatutavalla.

• Production Plus -tilassa on samat ominaisuudet kuin Production-tilassa, mutta se tarjoaa paremman kuvanlaadun yhtenäisillä ja tasaisilla värialueilla.

• Production-Matte -tila tarjoaa saman nimellisen tuottavuuden kuin tavallinen Quality-tila, mutta se voi mahdollistaa sellaisen kuva/media-yhdistelmän tulostamisen, joka muuten olisi hylätty kiiltoartefaktien vuoksi, joita voi esiintyä alueilla, joilla on tumma väri ja/tai suuri mustepeitto Production- tai Quality-tiloissa. Sillä voidaan myös tuottaa vaikeampia töitä suuremmilla keskimääräisillä tulostusnopeuksilla, ja sen etuna on, että sitä voidaan käyttää välittömästi (tulostimessa), kun käyttäjä katsoo sen tarpeelliseksi, ilman tietojen uudelleenkäsittelyä. Tärkeintä on, että se tarjoaa tulostustilan erittäin tyydyttyneitä kuvia varten suhteellisen suurella tuottavuudella, 72 neliömetriä tunnissa. Production-Matte-tulostustila on vaihdettavissa Production-tilaan tulostimen käyttöliittymässä. Toisin sanoen, jos tulostustyö on valmisteltu tuotantotilassa, se voidaan vaihtaa tuotanto-mattatilaan tulostimen käyttöliittymässä ilman työnkulkuohjelmiston uudelleenkäsittelyä.

• Laatu tuottaa erinomaisen kuvanlaadun ja sopii monille erilaisille kuvatyypeille ja näyttää hyvältä useimmilla materiaaleilla.

• Quality Plus -tila tarjoaa Quality-tilan lisäksi erinomaista laatua yhtenäisillä ja tasaisilla värialueilla.

• Laatu-tiheys kaksinkertaistaa tiheyden takavalaistuilla materiaaleilla. Kun kyseessä on tasomuotoinen materiaali, joka voi vääntyä tai liikkua hieman lamppujen lämmön vaikutuksesta, tämä tila tarjoaa paremman kuvan rekisteröinnin kuin Overprint, koska se tehdään yhdessä portaalin läpiviennissä.

• Laatu-sileä tila on hitaampi versio Quality-tilasta, jossa on epätavallisen suuri suutinredundanssi. Vaikka tämä tulostustila ei olekaan tekosyy huonoille huoltokäytännöille, se mahdollistaa teknisesti vaikeimpien kuvien tulostamisen onnistuneesti, vaikka tulostin ei olisikaan parhaassa mahdollisessa tulostuskunnossa. Se on hitaampi versio Laatutilasta, jossa on epätavallisen suuri suutinredundanssi.

• Quality Matte vähentää tai poistaa erittäin tehokkaasti kiiltoa (kovettumista), joka näkyy tummilla alueilla, joilla on runsaasti mustetta, kun tulostetaan Quality-tilassa. Tämä uusi tila lisää tuottavuutta lähes 40 % enemmän kuin Quality-Smooth-tila, jota käytettiin aiemmin kiiltokaistaleiden vähentämiseen. Laatu-Matti-tulostustila on vaihdettavissa kaikkien muiden Laatu-tulostustilojen kanssa tulostimen käyttöliittymässä. Toisin sanoen, jos tulostustyö on valmisteltu Laatu-tilassa, se voidaan vaihtaa Laatu-Matti-, Laatu-Sileä- tai Laatu-Tiheys-tilaan tulostimen käyttöliittymässä ilman uudelleenkäsittelyä ONYX®-työnkulkuohjelmistossa.

• Laadullisesti kerroksellinen (2 tai 3 kerrosta) avulla voit sijoittaa useita kerroksia yhteen tulostustyöhön. Siitä on eniten hyötyä, kun tulostetaan valkoisella musteella (ks. Valkoisen musteen työnkulun hallinta). Mahdolliset ylimääräiset kerrokset on määritettävä ONYX-ohjelmistossa.

  HUOMAUTUS

  Kun käytetään Laatu-tiheys- tai Laatu-kerrostettu-tapaa, tulostustyön moduulissa on avattava valikko, jossa voi valita joko Laatu-tiheys- tai kerrostettu-tavat (valikko mahdollistaa ONYX-ohjelmistossa määritetyn valinnan).

  Kun käytät kahta kerrosta, kuvien tulostaminen kestää kaksi kertaa kauemmin, ja kun käytät kolmea kerrosta, se kestää kolme kertaa kauemmin.

10) Tulostimen liitäntämoduulin välilehdet

Näiden välilehtien kautta voit vaihdella tulostimen eri toimintamoduulien välillä. Tuo esiin kuhunkin käytettävissä olevaan moduulin liittyvä näyttö napsauttamalla välilehteä.

11) Ohjelmiston versionumero ja kuvan latauksen edistyminen

Näyttää tällä hetkellä asennetun tulostinohjelmiston version.

Kuvan latauksen edistymispaneelissa näkyy tulostimeen parhaillaan ladattavan työn nimi. Tämä paneeli näyttää tietoja vain, kun kuvaa siirretään isäntätietokoneesta.
