L'avvolgimento dei supporti con una barra di tensione, il cosiddetto avvolgimento stretto, si usa solo per i supporti flessibili per impedire problemi di trasporto dei supporti stessi. Supporti di stampa flessibili e sensibili alla deformazione, ma non troppo rigidi, possono essere avvolto con una barra di tensione in posizione di sblocco.
L'uso della barra di tensione è impostato nella configurazione del tipo supporti nel software RIP. Per l'avvolgimento con una barra di tensione, occorre selezionare [tension bar] dalla sezione [Winding tension] . Per ulteriori informazioni, vedere Modifica delle impostazioni dei supporti.

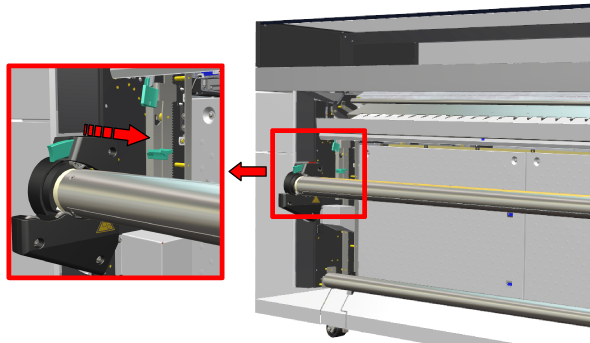

Accertarsi di aver posizionato un'anima della bobina di avvolgimento sull'unità di riavvolgimento della bobina. Per ulteriori informazioni, vedere Caricamento di una bobina di avvolgimento dei supporti sull'unità di riavvolgimento della bobina.
Accertarsi di avere a disposizione del nastro.
La stampante è pronta per l'uso.
ATTENZIONE
Non posizionare la barra di tensione se non sono presenti supporti. Tenere le dita lontane perché la barra di tensione può cadere.
L'unità di riavvolgimento ha un dispositivo di arresto di emergenza che si trova sull'unità stessa. L'attivazione di questo dispositivo di arresto di emergenza interrompe ogni movimento dell'unità di riavvolgimento.
NOTA
Accertarsi di impostare la configurazione di output in tempo, poiché non è possibile modificare la configurazione dopo che i supporti hanno passato il gancio.
Il valore predefinito è [ Esterno] . Se l'impostazione non è disponibile, l'uscita verrà avvolta con il lato stampato verso l'esterno.
La stampante esegue lo spooling dei supporti finché non raggiungono la posizione del nastro. Il gancio si chiude e il pannello dell'operatore visualizza un messaggio che invita ad applicare nastro adesivo ai supporti.
NOTA
In caso di supporti flessibili utilizzare un righello per accertarsi che siano esattamente centrati sull'anima.
Per l'avvolgimento esterno, alimentare i supporti lungo la parte anteriore dell'anima, mentre per l'avvolgimento interno i supporti vanno alimentati lungo la parte posteriore dell'anima.
per l'avvolgimento esterno:
per l'avvolgimento interno:
NOTA
Per evitare i problemi di avvolgimento quando si avvolgono i supporti in direzione opposta a quella della bobina nel cassetto, i supporti devono essere fissati con nastro all'intera larghezza della bobina. Il nastro deve essere in quantità sufficiente a raddrizzare il margine arricciato.
L'unità inizia la stampa durante l'avvolgimento del lavoro. Accertarsi che la barra di tensione segua i supporti quando si forma l'anello.
Per interrompere l'avvolgimento dei supporti occorre tagliarli. Per ulteriori informazioni, vedere Taglio dei supporti, Taglio dei supporti (manuale).
