Skifte ut smøreniplene

Innledning

Du kan skifte ut smøreenhetene uten hjelp fra serviceavdelingen: Operatørpanelet gir et oransje varsel når du kan skifte ut smøreenhetene.

Video: Skifte ut smøreniplene.

Før du begynner

Bruk følgende som er foreskrevet av Colorado M-series:

  • Microflex-hansker for håndtering av blekk

  • Brakett med to smørenipler og pinner (2x)

  • Torx-20-skrujern

  • Lofri klut (valgfritt)

MERK

For informasjon om de foreskrevne vedlikeholdsmaterialene, se Liste over Colorado M-series vedlikeholdsmaterialer.

FORSIKTIG

Bruk de foreskrevne hanskene når kontakt med blekk eller vedlikeholdsmaterialer er mulig. Hanskene skal alltid overlappe ermene. Følg alltid veiledningen på sikkerhetsdatabladene (SDS) nøye for å sikre maksimal sikkerhet.

Prosedyre

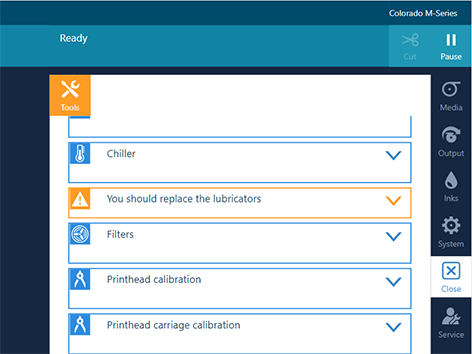

  1. På operatørpanelet trykker du på [Tools] -ikonet på høyre side.
  2. Trykk på [Du bør bytte ut smøreniplene] .
  3. Trykk på [Skift ut].
  4. Gå til medieinngang-siden og åpne toppdekselet.
  5. Ta på deg de Colorado M-series-godkjente hanskene.

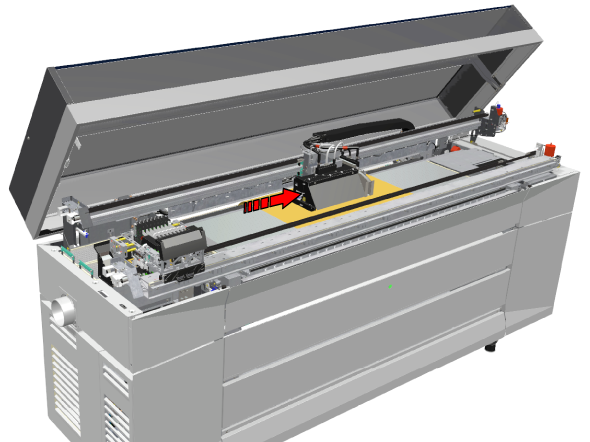

  6. Skyv skriverhode-vognen forsiktig til venstre til stillingen (1) for manuelt vedlikehold.
    VIKTIG

    Skriverhode-vognen må kun berøres på det belagte området, ellers kan du skade skriverhodene.

  7. Plasser et stykke papir midt på platen (2).
  8. Skyv herdevognen forsiktig til midten av platen over papiret. Papiret hindrer at eventuelle løse deler faller ned i skriveren.
  9. Finn smøreniplene på venstre side av herdevognen.

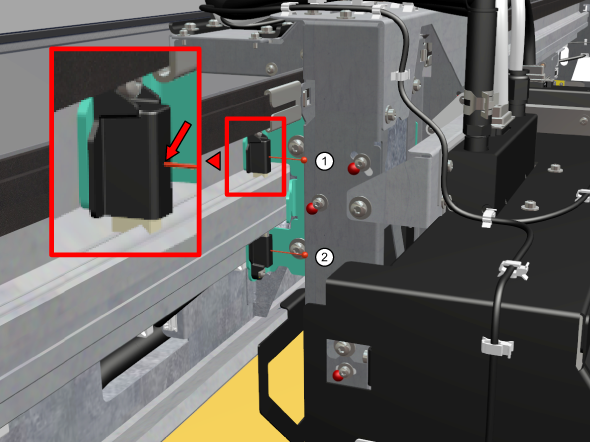

  10. Plasser en pinne i hullet på øvre smørenippel (1).
  11. Plasser en annen pinne i hullet på nedre smørenippel (2).

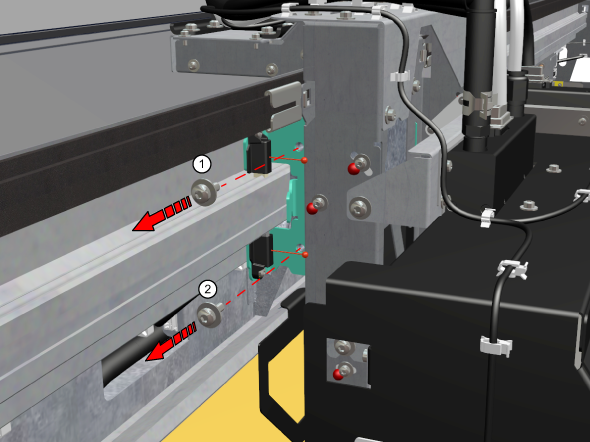

  12. Bruk en Torx-20-skrutrekker for å skru ut de to skruene (1-2) i smørenippelbraketten.

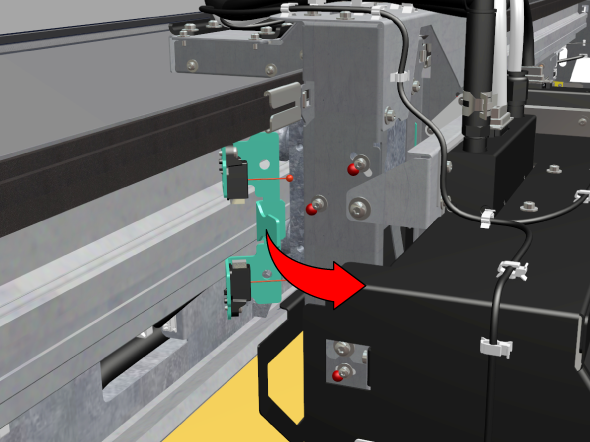

  13. Fjern braketten sammen med smøreniplene.
  14. Ta en ny brakett med smørenipler, og plasser de to pinnene i hullene på smøreniplene.
  15. Sett på plass igjen den nye braketten med smøreniplene. Braketten skal passe inn i posisjoneringshullet.
  16. Stram de to skruene for hånd (1).
  17. Ta pinnene ut av smøreniplene (2).

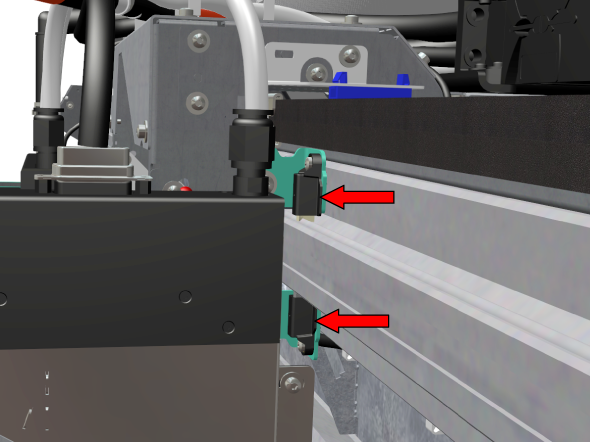

  18. Finn smøreniplene på høyre side av herdevognen.
  19. Gjenta trinnene fra 10 til 17.
  20. Fjern papiret når smøreniplene på begge sider har blitt skiftet ut.
  21. Kast hanskene som kjemisk avfall i henhold til lokale bestemmelser.
  22. Lukk toppdekselet.
  23. Trykk på [Replaced]  på operatørpanelet for å bekrefte at smøreniplene har blitt skiftet ut, og avslutt oppgaven.
    MERK

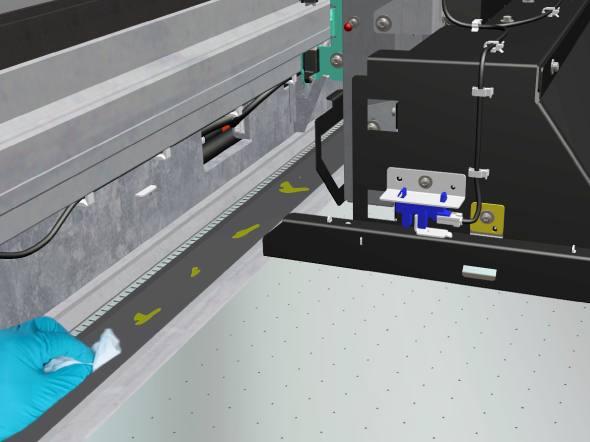

    Når du har skiftet ut smøreniplene, kan det dryppe litt olje på platen og platekanten. Når det er sølt olje: Åpne toppdekselet når skriveren ikke skriver ut, ta på hansker, tørk bort oljen med en lofri klut, og lukk toppdekselet igjen.
