Sostituire i lubrificatori

Introduzione

È possibile sostituire i lubrificatori senza intervento del servizio di assistenza. Il pannello dell'operatore presenta un'avvertenza arancione quando è possibile sostituire i lubrificatori.

Video: Sostituzione dei lubrificatori.

Prima di iniziare

Usare quanto prescritto per l'unità Colorado M-series:

  • Guanti in Microflex per la manipolazione degli inchiostri

  • Staffa con due lubrificatori e perni (2x)

  • Cacciavite Torx-20

  • Panno privo di pelucchi (opzionale)

NOTA

Per informazioni sui materiali di manutenzione prescritti, vedere Elenco dei materiali di manutenzione della Colorado M-series.

ATTENZIONE

Indossare i guanti prescritti quando è possibile il contatto con l'inchiostro o con i materiali per la manutenzione. I guanti dovrebbero sempre sovrapporsi alle maniche. Attenersi alle linee guida delle Schede dati di sicurezza (SDS) per garantire la massima sicurezza.

Procedura

  1. Nel pannello dell'operatore, toccare l'icona [Strumenti]  sulla destra.

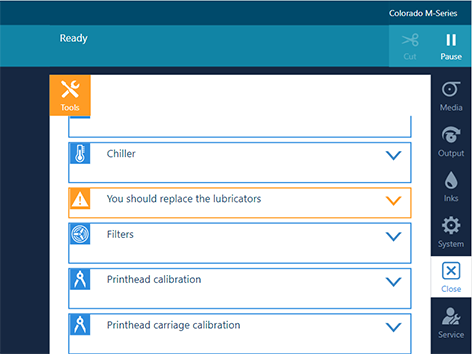

  2. Toccare [Si dovrebbero sostituire i lubrificatori] .
  3. Toccare [Sostituisci].
  4. Passare al lato di ingresso dei supporti e aprire la copertura superiore.
  5. Indossare i guanti approvati per l'unità Colorado M-series.

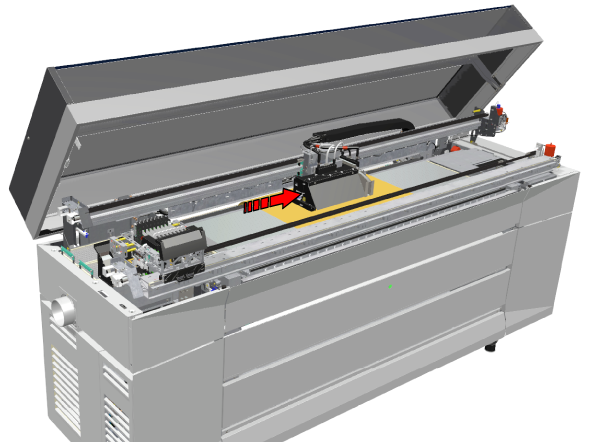

  6. Spingere con delicatezza il carrello della testina di stampa verso sinistra portandolo sulla posizione di manutenzione manuale (1).
    IMPORTANTE

    Toccare il carrello della testina di stampa sulla sola area coperta, altrimenti è possibile danneggiare le testine di stampa.

  7. Prendere un pezzo di carta e posizionarlo al centro del piano di aspirazione (2).
  8. Spingere con delicatezza il carrello di essiccazione al centro del piano di aspirazione sopra la carta. La carta impedirà a eventuali parti allentate di cadere nella stampante.
  9. Localizzare i lubrificatori sul lato sinistro del carrello di essiccazione.

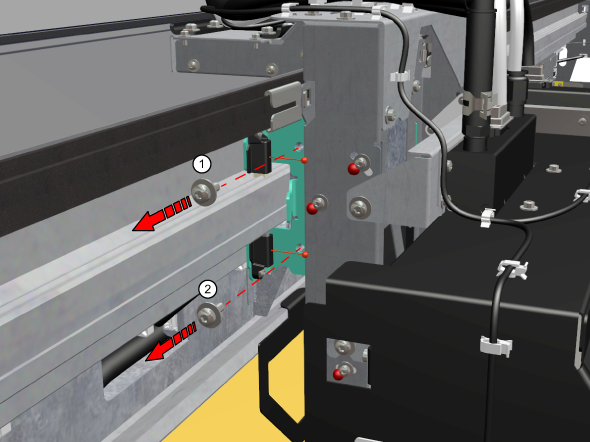

  10. Prendere un perno e posizionarlo nel foro del lubrificatore superiore (1).
  11. Prendere un secondo perno e posizionarlo nel foro del lubrificatore inferiore (2).
  12. Allentare le due viti (1-2) sulla staffa dei lubrificatori con un cacciavite a croce Torx-20.
  13. Rimuovere la staffa con i lubrificatori.
  14. Prendere una nuova staffa con lubrificatori e posizionare i due perni nei fori dei lubrificatori.

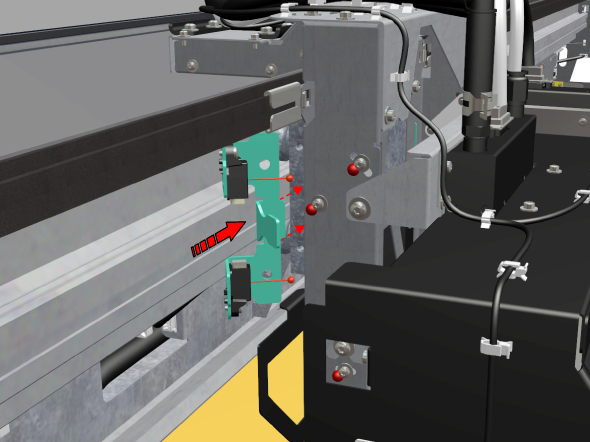

  15. Posizionare la nuova staffa con i lubrificatori. La staffa deve essere inserita nel foro di posizionamento.

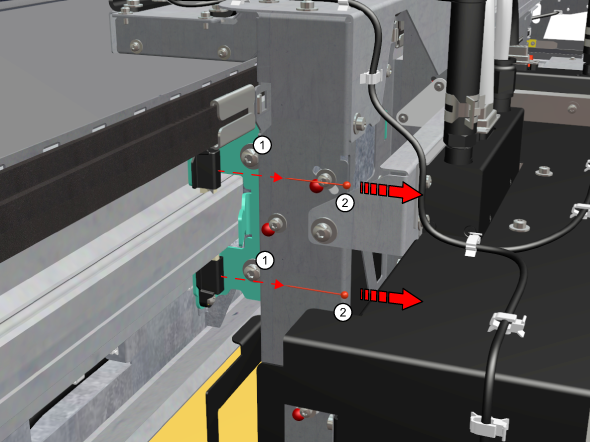

  16. Serrare le due viti a fondo con la mano (1).
  17. Estrarre i perni dai lubrificatori (2).
  18. Localizzare i lubrificatori sul lato destro del carrello di essiccazione.
  19. Ripetere i passaggi 10-17.
  20. Una volta sostituiti i lubrificatori su entrambi i lati, rimuovere la carta.
  21. Smaltire i guanti come rifiuti chimici, secondo le normative locali.
  22. Chiudere la copertura superiore.
  23. Nel pannello dell'operatore toccare [Sostituito]  per confermare di aver sostituito i lubrificatori e concludere l'azione.
    NOTA

    Una volta sostituiti i lubrificatori, si possono verificare versamenti di olio sul piano di aspirazione e sul bordo del piano di aspirazione. Quando l'olio viene versato: aprire la copertura superiore quando la stampante non sta stampando, indossare dei guanti, pulire l'olio con un panno privo di pelucchi e chiudere di nuovo la copertura superiore.
