Sustitución de los lubricadores

Introducción

Puede cambiar los lubricadores sin ayuda del servicio técnico. El panel de control emite una advertencia de color naranja cuando se pueden cambiar los lubricadores.

Vídeo: Sustitución de los lubricadores.

Antes de empezar

Use los siguientes artículos prescritos para Colorado M-series:

  • Guantes Microflex para manipular tinta

  • Soporte con dos lubricadores y pasadores (x2)

  • Destornillador Torx-20

  • Paño sin pelusa (opcional)

NOTA

Para obtener información sobre el material de mantenimiento prescrito, consulte Lista de material de mantenimiento para Colorado M-series.

ATENCIÓN

Utilice los guantes si hay riesgo de contacto con tinta o materiales de mantenimiento. Los guantes siempre deben quedar superpuestos a las mangas. Para garantizar la máxima seguridad, siga siempre cuidadosamente las directrices de las Hojas de datos de seguridad (SDS).

Procedimiento

  1. En el panel de control, toque el icono [Herramientas]  situado a la derecha.

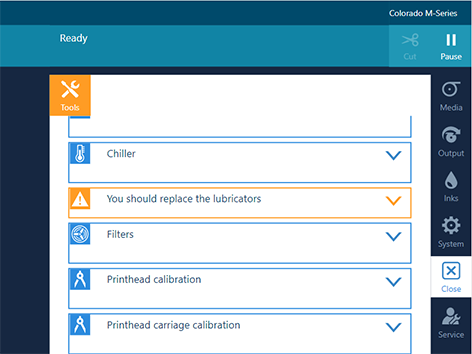

  2. Toque [Debe cambiar los lubricadores] .
  3. Toque [Sustituir].
  4. Acceda a la sección de entrada de material y abra la cubierta superior.
  5. Póngase los guantes aprobados para Colorado M-series.
  6. Empuje el carro de cabezales de impresión con cuidado hacia la izquierda, en la posición de mantenimiento manual (1).
    IMPORTANTE

    Toque solo la parte cubierta del carro de cabezales de impresión para no dañarlos.

  7. Coloque una hoja de papel en la parte central de la placa de presión (2).

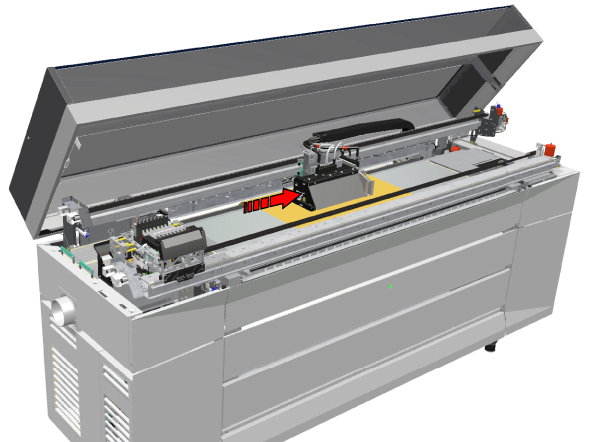

  8. Empuje el carro de curación con cuidado hacia el centro de la placa de presión por encima del papel. El papel evitará que las piezas sueltas caigan en la impresora.

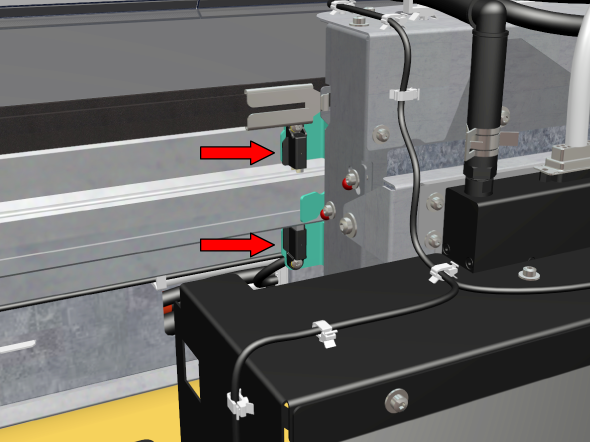

  9. Localice los lubricadores en el lado izquierdo del carro de curación.

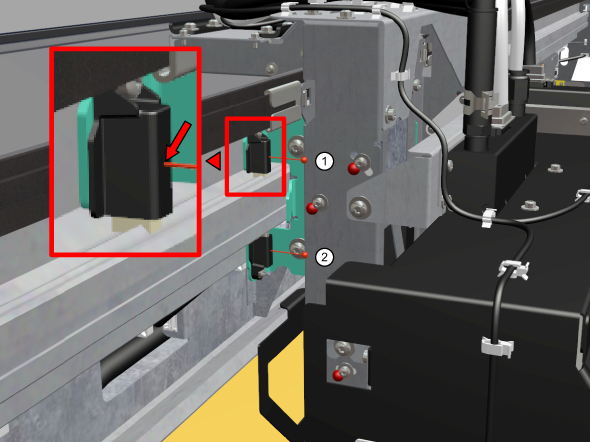

  10. Coloque un pasador en el orificio del lubricador superior (1).
  11. Coloque un segundo pasador en el orificio del lubricador inferior (2).

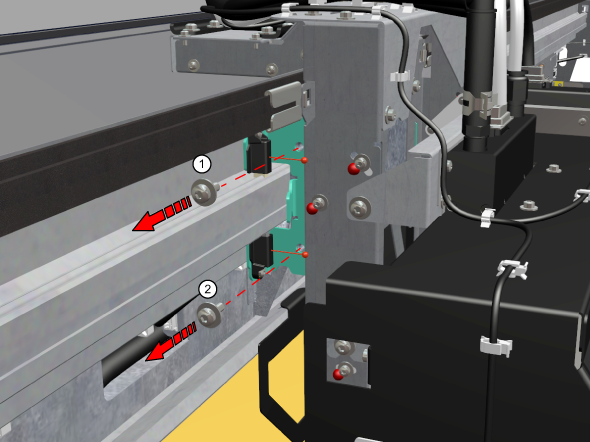

  12. Desenrosque los dos tornillos (1-2) del soporte de los lubricadores con un destornillador Torx-20.

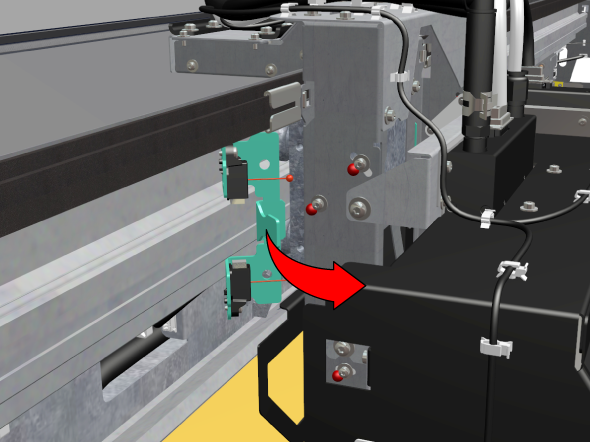

  13. Quite el soporte con los lubricadores.
  14. Tome un nuevo soporte con lubricadores y coloque los dos pasadores en los orificios de los lubricadores.

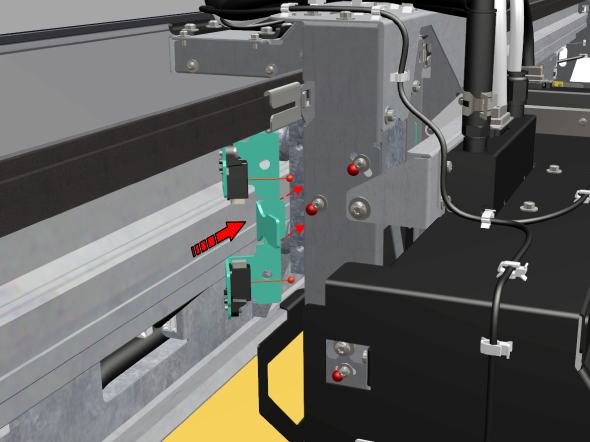

  15. Coloque en su posición el nuevo soporte con los lubricadores. El soporte debe encajar en el orificio de posicionamiento.

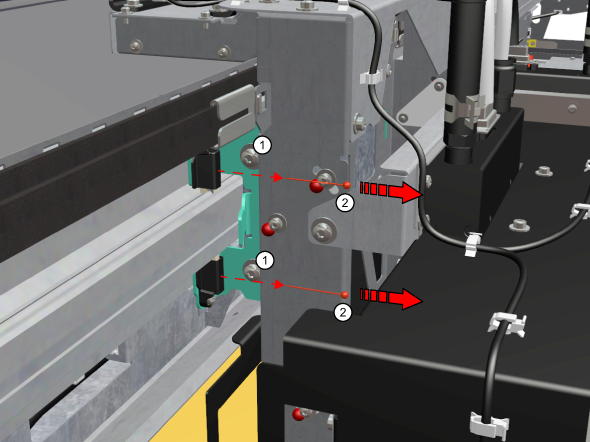

  16. Apriete bien los dos tornillos con la mano (1).
  17. Quite los pasadores de los lubricadores (2).

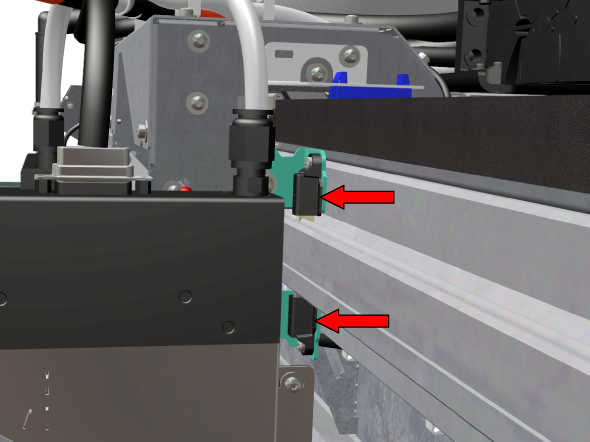

  18. Localice los lubricadores en el lado derecho del carro de curación.
  19. Repita los pasos 10 a 17.
  20. Cuando se hayan sustituido los lubricadores de ambos lados, retire el papel.
  21. Elimine los guantes con los desechos químicos de acuerdo con las normativas vigentes.
  22. Cierre la cubierta superior.
  23. En el panel de control, toque [Sustituido] para confirmar que ha sustituido los lubricadores y terminar la operación.
    NOTA

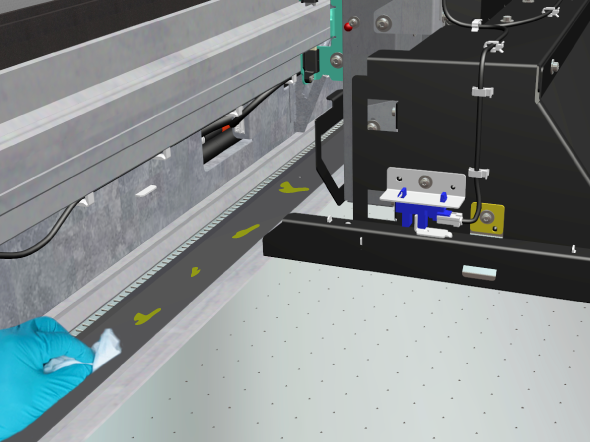

    Cuando haya sustituido los lubricadores, un poco de aceite puede gotear sobre la placa de presión y su borde. Si se derrama aceite: abra la cubierta superior cuando la impresora no esté imprimiendo, póngase guantes, limpie el aceite con un paño sin pelusas y vuelva a cerrar la cubierta superior.
