Schmiervorrichtungen austauschen

Einführung

Die Schmiervorrichtungen können ohne Zuhilfenahme des Kundendienstes ausgetauscht werden. Am Bedienfeld wird eine Warnung mit der Alarmstufe Orange ausgegeben, wenn die Schmiervorrichtungen ausgetauscht werden können. Zu diesem Zeitpunkt ist dies aber noch nicht unbedingt erforderlich.

Video: Austauschen der Schmiervorrichtungen.

Vorbereitungen

Verwenden Sie die folgenden, für den Drucker Colorado M-series vorgeschriebenen Wartungsmaterialien:

  • Microflex-Handschuhe zur Handhabung von Tinte

  • Klammer mit zwei Schmiervorrichtungen und Stiften (2x)

  • Torx-20-Schraubendreher

  • Fusselfreies Tuch (optional)

HINWEIS

Weitere Informationen zu den vorgeschriebenen Wartungsmaterialien finden Sie im Abschnitt Wartungsmaterialien für den Drucker Colorado M-series.

ACHTUNG

Tragen Sie die vorgesehenen Handschuhe, wenn Sie mit Tinte oder Wartungsmaterialien in Berührung kommen können. Die Handschuhe müssen einen Teil der Ärmel der Oberbekleidung bedecken. Lesen und befolgen Sie die Sicherheitshinweise in den Sicherheitsdatenblättern, um maximale Sicherheit zu gewährleisten.

Prozedur

  1. Tippen Sie am Bedienfeld in der rechten Leiste auf das Symbol [Tools] .

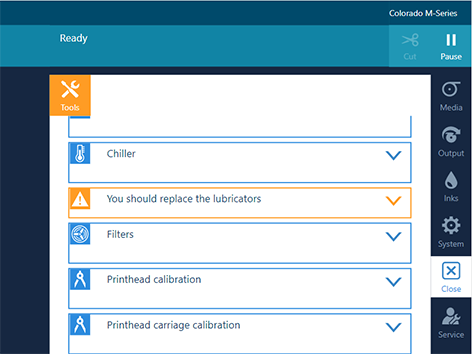

  2. Tippen Sie auf [You should replace the lubricators] .
  3. Tippen Sie auf [Replace]
  4. Wechseln Sie zur Materialeingabeseite, und öffnen Sie die obere Abdeckung.
  5. Ziehen Sie die für den Colorado M-series zugelassenen Handschuhe an.
  6. Schieben Sie den Druckkopfschlitten vorsichtig nach links in die Parkposition für die manuelle Wartung (1).
    WICHTIG

    Achten Sie darauf, dass Sie den Druckkopfschlitten nur an seiner Abdeckung anfassen, da sonst die Druckköpfe beschädigt werden können.

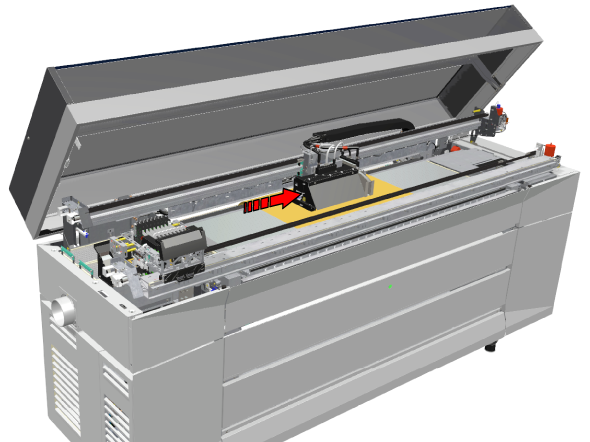

  7. Nehmen Sie ein Blatt Papier, und legen Sie es in die Mitte der Druckplatte (2).
  8. Schieben Sie den Aushärtungsschlitten vorsichtig in die Mitte der Druckplatte über das Papier. Das Papier verhindert, dass lose Teile in den Drucker fallen.

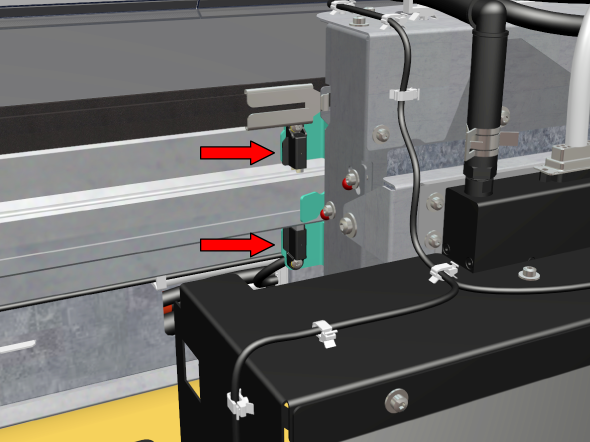

  9. Die Schmiervorrichtungen befinden sich auf der linken Seite des Aushärtungsschlittens.

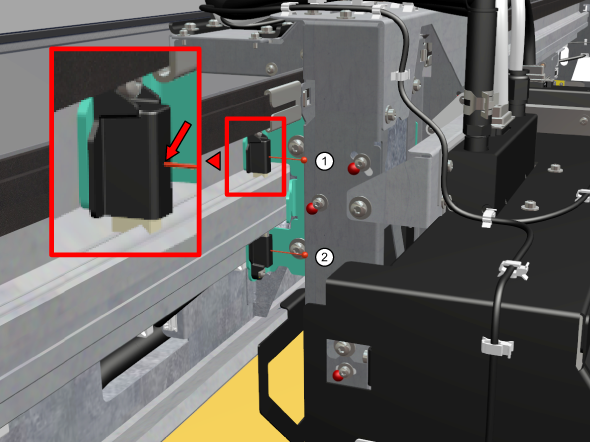

  10. Nehmen Sie einen Stift, und positionieren Sie ihn in der Öffnung der oberen Schmiervorrichtung (1).
  11. Nehmen Sie einen zweiten Stift, und positionieren Sie ihn in der Öffnung der unteren Schmiervorrichtung (2).

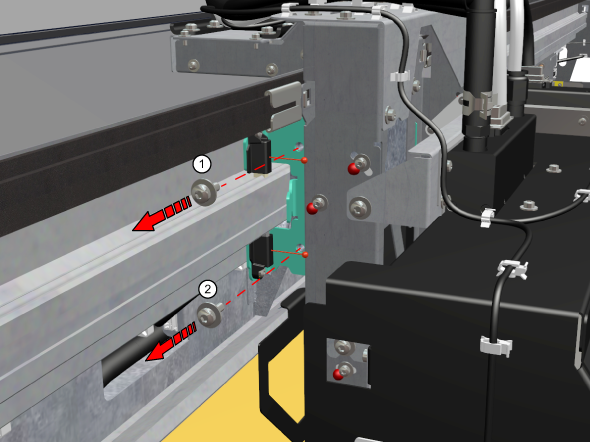

  12. Lösen Sie die beiden Halteschrauben (1-2) der Klammer der Schmiervorrichtungen mit einem Torx-20-Schraubendreher.

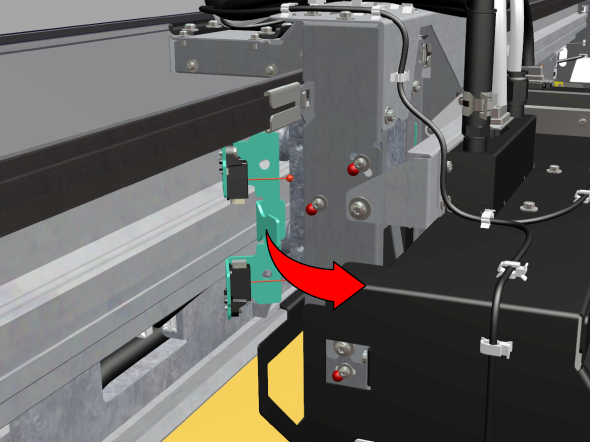

  13. Entfernen Sie die Klammer mit den Schmiervorrichtungen.
  14. Nehmen Sie eine neue Klammer mit Schmiervorrichtungen, und stecken Sie die beiden Stifte in die Öffnungen der Schmiervorrichtungen.

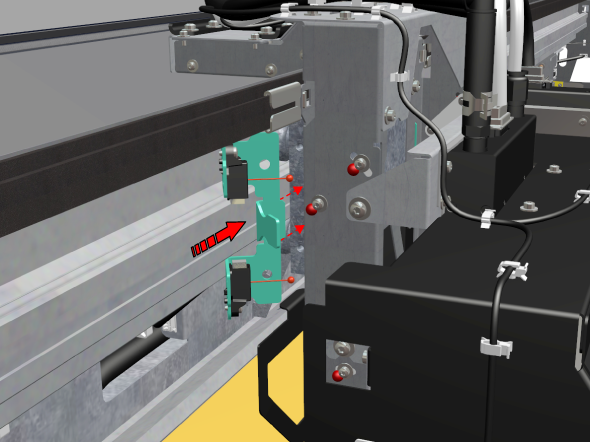

  15. Setzen Sie die neue Klammer mit den Schmiervorrichtungen an der vorgesehenen Position ein. Die Klammer sollte in die Positionierungsöffnung passen.
  16. Ziehen Sie die beiden Schrauben handfest an (1).
  17. Nehmen Sie die Stifte aus den Schmiervorrichtungen (2).

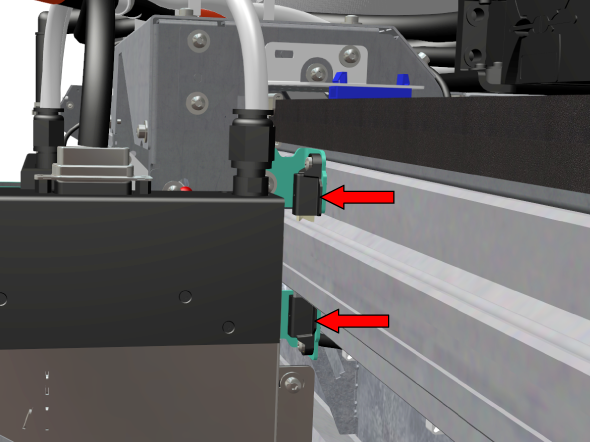

  18. Die Schmiervorrichtungen befinden sich auf der rechten Seite des Aushärtungsschlittens.
  19. Wiederholen Sie die Schritte 10 bis 17.
  20. Wenn die Schmiervorrichtungen auf beiden Seiten ausgewechselt sind, entfernen Sie das Papier.
  21. Entsorgen Sie die Handschuhe als chemischen Abfall gemäß den örtlichen Entsorgungsvorschriften.
  22. Schließen Sie die obere Abdeckung.
  23. Tippen Sie im Bedienfeld auf [Replaced] , um den Austausch der Schmiervorrichtungen und das Ende der Maßnahme zu bestätigen.
    HINWEIS

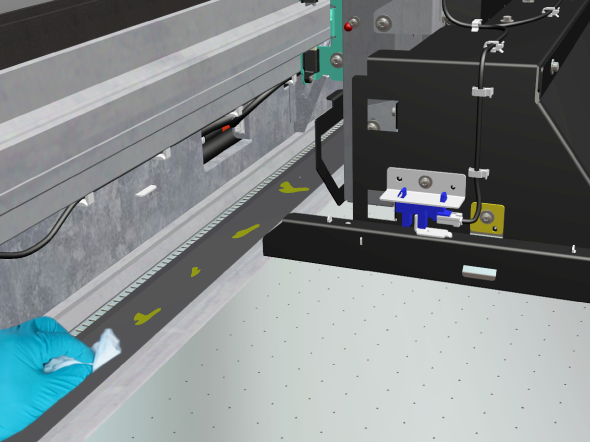

    Wenn Sie die Schmiervorrichtungen ausgetauscht haben, kann etwas Öl auf die Druckplatte und den Rand der Druckplatte tropfen. Wenn Öl verschüttet wurde, öffnen Sie die obere Abdeckung, wenn der Drucker nicht druckt, ziehen Sie Handschuhe an, entfernen Sie das Öl mit einem fusselfreien Tuch, und schließen Sie die obere Abdeckung wieder.
