Замена смазочных приспособлений

Введение

Смазочные приспособления можно заменять без помощи сервисной службы. Когда появится возможность заменить смазочные приспособления, на панели оператора появится предупреждение оранжевого цвета.

Подготовка

Видеоматериал, посвященный замене смазочных приспособлений, содержит соответствующие пояснения процедуры, щелкните здесь для просмотра.

Используйте предназначенные для Colorado 1630 средства:

перчатки Microflex для работы с краской
Крепление с двумя смазочными приспособлениями и иглами (2х)
Крестовая отвертка
Безворсовая ткань (дополнительно)

ПРИМЕЧАНИЕ

Для получения информации о рекомендуемых материалах для технического обслуживания см. Перечень материалов для технического обслуживания, пригодных для Colorado 1630.

ВНИМАНИЕ

Используйте предписанные перчатки при работе с краской или с материалами для технического обслуживания. Перчатки всегда должны закрывать рукава. Строго соблюдайте указания, содержащиеся в паспортах безопасности материала, для обеспечения максимальной безопасности.

Процедура

На панели оператора нажмите на значок [Инстр.] справа.
Нажмите на [Необходимо заменить смазочные приспособления] .
Нажмите [Заменить].
Перейдите к стороне входа носителя и откройте верхнюю крышку.
Наденьте одобренные для работы с Colorado 1630 перчатки.
Осторожно протолкните каретки печатающей головки влево в положение техобслуживания в ручном режиме (1).
ВАЖНО
Дотрагиваться до каретки с печатающей головкой можно только в закрытой зоне, в противном случае можно повредить печатающие головки.
Возьмите лист бумаги и поместите посередине тигля (2).
Осторожно протолкните каретку для затвердевания к центру тигля над бумагой. Бумага предотвратит падение незакрепленных деталей в принтер.
Найдите смазочные приспособления слева на каретке для затвердения.
Возьмите иглу и поместите в отверстие верхнего смазочного приспособления (1).
Возьмите вторую иглу и поместите в отверстие нижнего смазочного приспособления (2).
Открутите два винта (1-2) на креплении смазочного приспособления при помощи крестовой отвертки.
Снимите крепление со смазочными приспособлениями.
Возьмите новое крепление со смазочными приспособлениями и разместите две иглы в отверстиях смазочных приспособлений.
Поместите новое крепление со смазочными приспособлениями в положении. Крепление должно входить в отверстие позиционирования.
Завинтите два винта от руки (1).
Снимите иглы из смазочных приспособлений (2).
Найдите смазочные приспособления справа на каретке для затвердения.
Повторите этапы с 10 по 17.
После замены смазочных приспособлений с обеих сторон, уберите бумагу.
Утилизируйте перчатки как химические отходы согласно местным правилам и нормативам.
Закройте верхнюю крышку.
На панели оператора нажмите [Заменено] для подтверждения замены смазочных приспособлений и конца действия.
ПРИМЕЧАНИЕ

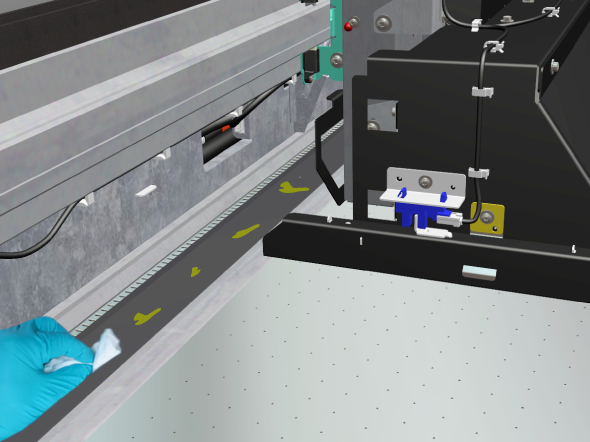

После замены смазочных приспособлений масло может капать на тигель и на края тигля. При проливе масла откройте верхнюю крышку, когда принтер не печатает, наденьте перчатки, соберите масло салфеткой из безворсовой ткани и снова закройте верхнюю крышку.
