De SZ-rollen in de afdrukmodule reinigen

Als de SZ-rollen in de afdrukmodule vuil zijn, kunnen zich problemen met de registratie en beeldkwaliteit voordoen.

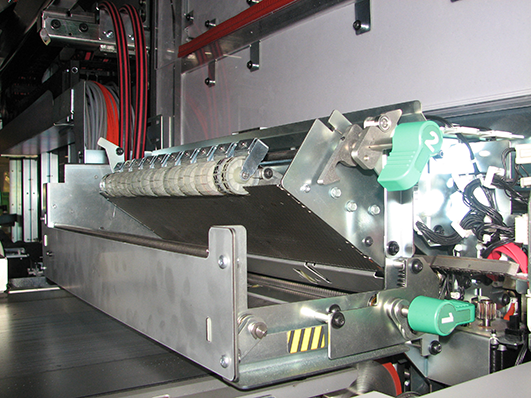

Locatie van de afdrukmodule

Voordat u begint

U hebt de volgende zaken nodig:

Rechten voor toegang tot de onderhoudstaken en de configuratie-instellingen
Reinigingsdoekjes (Alphawipe-pads Texwipe TX1004)
Fles met procesonderhoudsvloeistof (PML)
De instructievideo voor deze onderhoudsactiviteit is beschikbaar, zie De SZ-rollen in de afdrukmodule reinigen.

OPMERKING

Draag nitril handschoenen om uw handen schoon te houden wanneer u met inkt, ColorGrip, PML of SU70 werkt. Zie de gerelateerde veiligheidsinformatiebladen voor meer informatie. (Informatie over printeronderhoud)
Inkt, ColorGrip, procesonderhoudsvloeistof en/of SU70 bevat(ten) 1,2-Benzisothiazol-3(2H)-one. Vanuit het oogpunt van gezondheid en veiligheid op de werkplek wordt het niet aanbevolen dat mensen die gevoelig zijn voor chemicaliën (bijvoorbeeld mensen met astma) met inkt of chemicaliën werken.
Als u vloeistof morst, veegt u de druppels op met wegwerpdoekjes en deponeert u de gebruikte doekjes vervolgens in een afsluitbare afvalcontainer om ze te verwijderen.

	Actie
1	Druk op het bedieningspaneel op [Systeem] → [Onderhoud] → [Afdrukmodule ontgrendelen] om de deuren van de afdrukmodule te ontgrendelen. Voer uw referenties in.
2	Open de deur aan de rechterzijde en de deuren linksonder en -boven en rechts aan de binnenzijde van de afdrukmodule.

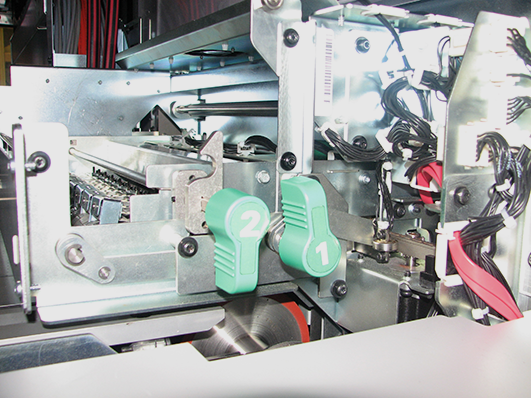

3	Open de papiergeleider: Draai de groene knop 1. Draai de groene knop 2 en til deze omhoog.

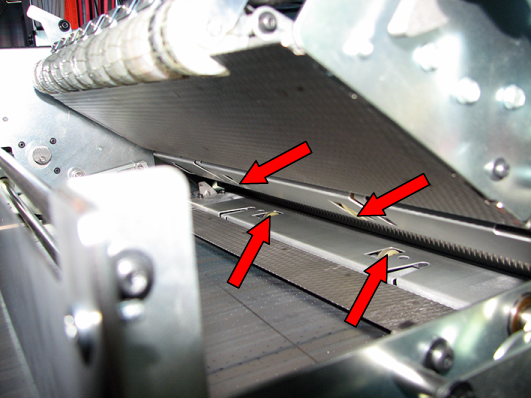

4	Bevochtig een reinigingsdoek met procesonderhoudsvloeistof (PML). Gebruik de doek om de bovenste en onderste rollen te bevochtigen. Draai de rollen om het volledige oppervlak te bevochtigen.

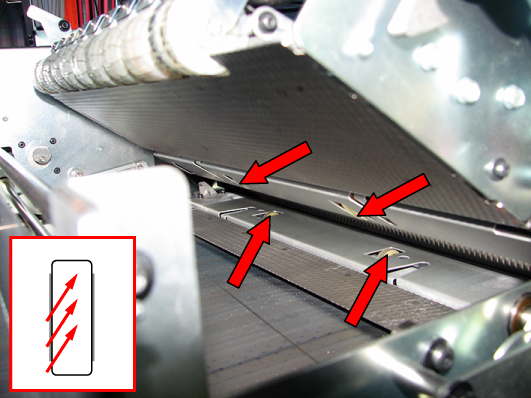

5	Wacht ongeveer 10 seconden om de rollen de procesonderhoudsvloeistof (PML) te laten opnemen. Reinig het bovenste en onderste paar rollen. Wrijf vanaf de zijkant met de vochtige doek over de rollen tot al het vuil is verwijderd. Draai de rollen om het volledige oppervlak te reinigen. OPMERKING De kleur van de rollen kan veranderen, maar dit is niet schadelijk voor de printer.
6	Sluit de papiergeleider met behulp van de groene hendels.
7	Sluit alle deuren van de afdrukmodule.
8	Druk op het bedieningspaneel op [Afdrukmodule vergrendelen] om de deuren te vergrendelen.

Gooi de gebruikte reinigingsdoekjes weg.
