Reinigen der SZ-Rollen im Druckmodul

Wenn die SZ-Rollen im Druckmodul verunreinigt sind, kann es zu Problemen bei der Registrierung und Bildqualität kommen.

Position des Druckmoduls

Vorbereitungen

Die folgenden Materialien sind erforderlich:

Zugriffsrechte für Wartungsaufgaben und Konfigurationseinstellungen
Reinigungstücher (Alphawipe-Pads Texwipe TX1004)
Flasche mit Prozesswartungsflüssigkeit (PML - Process Maintenance Liquid)
Das Anleitungsvideo für diese Wartungsaktion ist verfügbar, siehe Reinigen der SZ-Rollen im Druckmodul.

HINWEIS

Es wird empfohlen, bei der Arbeit mit Tinte, ColorGrip, PML, or SU70 oder Nitrilhandschuhe zu verwenden, um die Hände sauber zu halten. Weitere Informationen finden Sie in den entsprechenden Material-Sicherheitsdatenblättern. (Informationen zur Druckerwartung)
Tinten, ColorGrip, PML und/oder SU70 enthalten 1,2-Benzisothiazol-3(2H)-one. Im Hinblick auf die Gesundheit und Sicherheit am Arbeitsplatz ist es nicht empfehlenswert, dass Personen, die empfindlich auf Chemikalien reagieren (z. B. Asthmatiker) mit Tinte oder Chemikalien arbeiten.
Falls Sie eine Flüssigkeit verschütten, wischen Sie die Tropfen mit Einweg-Handtüchern auf und geben Sie diese anschließend in einen geeigneten verschließbaren Behälter, um sie der Entsorgung zuzuführen.

	Aktion
1	Drücken Sie auf dem Bedienfeld auf [System] → [Wartung] → [Druckmodul entriegeln] , um die Türen des Druckmoduls zu entriegeln. Geben Sie Ihre Anmeldeinformationen ein.
2	Öffnen Sie die rechte Tür, die linken unteren und oberen vorderen Türen und die rechte Innentür des Druckmoduls.

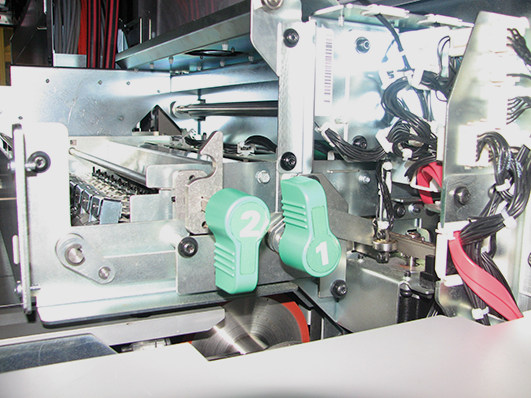

3	So öffnen Sie die Papierführung: Drehen Sie den grünen Knopf 1. Drehen Sie den grünen Knopf 2 und heben Sie ihn an.

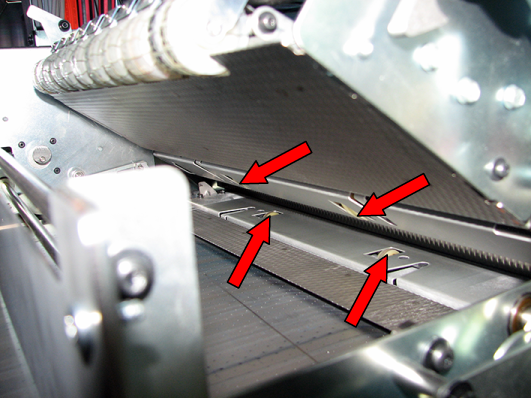

4	Befeuchten Sie ein Reinigungstuch mit der Prozesswartungsflüssigkeit (PML). Benutzen Sie das Tuch, um die oberen und unteren Rollen zu befeuchten. Drehen Sie die Rollen, um die gesamte Oberfläche zu befeuchten.

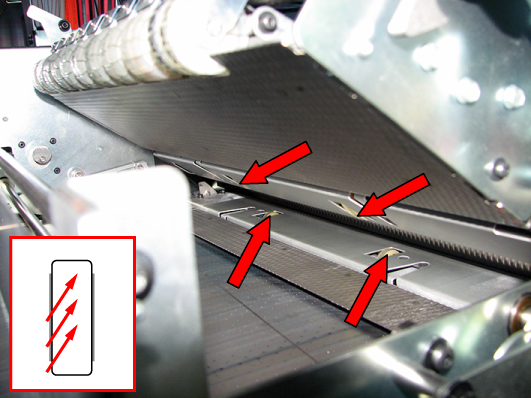

5	Warten Sie ca. 10 Sekunden, damit die Rollen die Prozesswartungsflüssigkeit (PML) aufnehmen können. Reinigen Sie das obere und untere Rollenpaar. Reiben Sie das feuchte Tuch von der Seite über die Rollen, bis alle Verunreinigungen beseitigt sind. Drehen Sie die Rollen, um die gesamte Oberfläche zu reinigen. HINWEIS Die Farbe der Rolle kann sich ändern, aber dadurch kann der Drucker nicht beschädigt werden.
6	Schließen Sie die Papierführung mit den grünen Griffen.
7	Schließen Sie alle Türen des Druckmoduls.
8	Drücken Sie auf dem Bedienfeld auf [Druckmodul verriegeln], um die Türen zu verriegeln.

Entsorgen Sie die benutzten Reinigungstücher.
