È possibile caricare una bobina supporti in modo da stampare all'interno dei supporti.
NOTA
Si raccomanda di usare la stampa interna solo in combinazione con una barra di tensione bloccata, vedere la sezione Stampa e avvolgimento con una barra di tensione bloccata.
Quando si stampa all'interno vengono utilizzate entrambe le posizioni delle bobine. Caricare la bobina supporti nella posizione 2. Non è possibile utilizzare una seconda bobina in posizione 1.

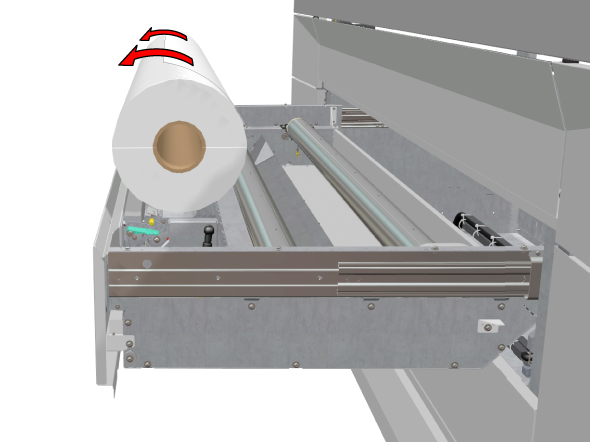

Per inserire l'albero del supporto di alimentazione nell'anima della nuova bobina supporti, è possibile utilizzare il blocco dell'impugnatura opzionale. È possibile caricare una bobina di carta senza il blocco dell'impugnatura opzionale. Questa procedura descrive entrambe le situazioni.
Prima di caricare una bobina nella stampante:
Accertarsi di aver aggiunto un profilo supporti contenente il tipo supporti corretto mediante il RIP. Per ulteriori informazioni, vedere Stampa e avvolgimento con una barra di tensione.

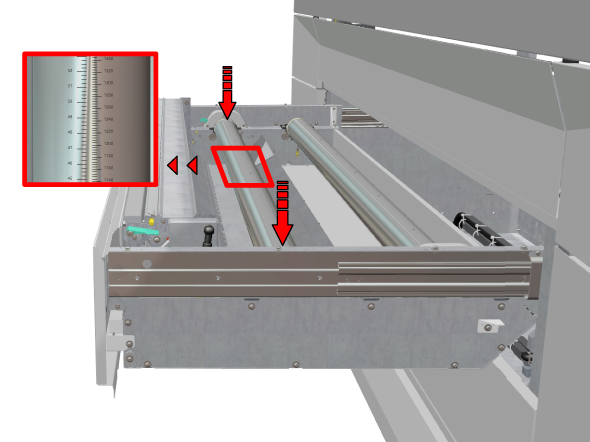

Controllare il formato dei supporti della bobina prima del caricamento. Quando il formato supporti non è presente nell'elenco del pannello dell'operatore, è possibile digitarlo.
Indossare i guanti per evitare di macchiare la carta con impronte digitali.
ATTENZIONE
Fare attenzione alle dita durante la manipolazione della bobina supporti.
Il caricamento di supporti pesanti, 25 kg (55 lb) o più, deve essere eseguito da due persone o con l'aiuto di strumenti di sollevamento esterni.
IMPORTANTE
Non utilizzare bobine supporti ammaccate o danneggiate perché possono danneggiare le testine di stampa.
Aprire il cassetto supporti solo quando la luce indicatrice sul cassetto è accesa. Non aprire il cassetto quando la luce è spenta, si potrebbe danneggiare la macchina.

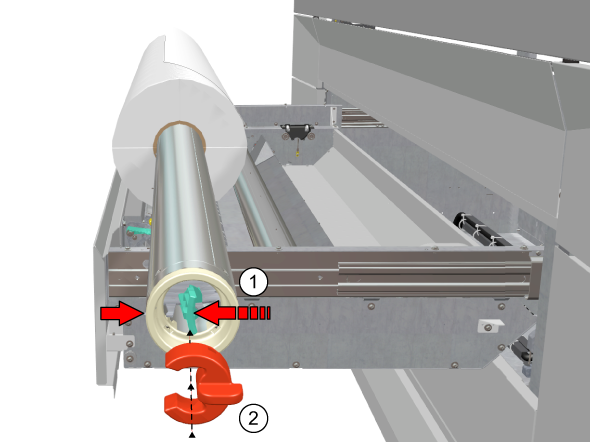

Con il blocco dell'impugnatura opzionale:
Tirare (1) verso di sé la maniglia del meccanismo di chiusura.
Posizionare il blocco dell'impugnatura (2) nell'albero dei supporti di alimentazione.
Far scorrere (3) l'albero supporti nel lato dell'anima della nuova bobina supporti.
Rimuovere il blocco dell'impugnatura. Posizionarlo sulla copertura accanto al cassetto supporti.

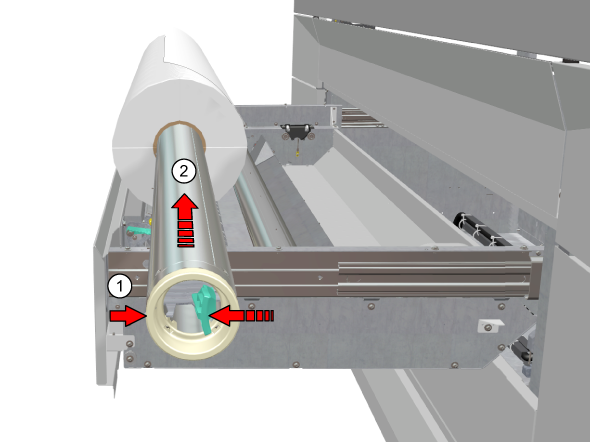

Senza il blocco dell'impugnatura opzionale:

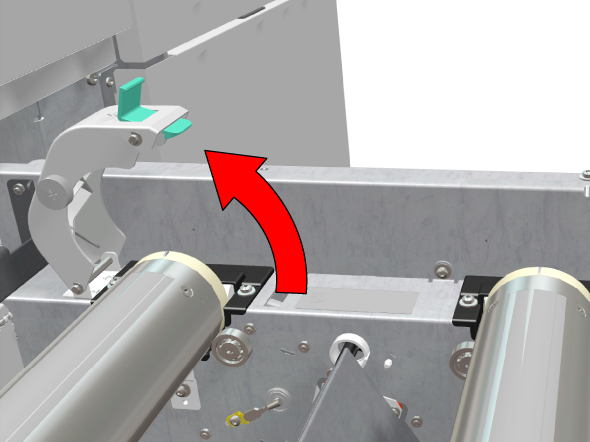

Tirare (1) verso di sé la maniglia del meccanismo di chiusura.
Far scorrere (2) l'albero supporti nel lato dell'anima della nuova bobina supporti.

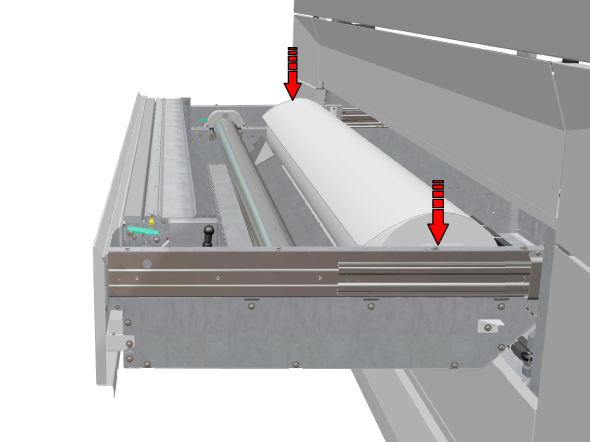

Posizionare la bobina supporti nel cassetto supporti.
IMPORTANTE

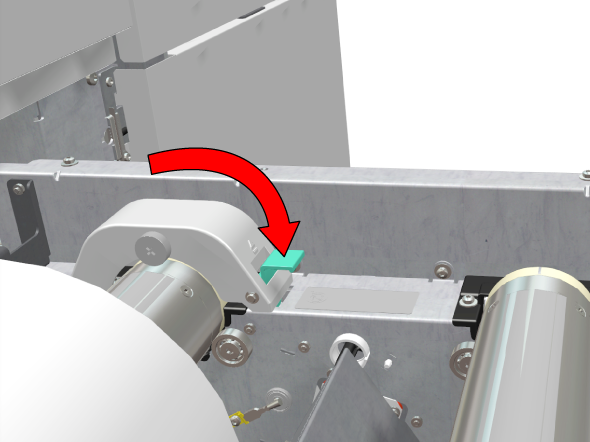

Accertarsi di chiudere il gancio a fondo, sino a udire uno scatto, altrimenti la bobina potrebbe sganciarsi e danneggiare la macchina.
IMPORTANTE

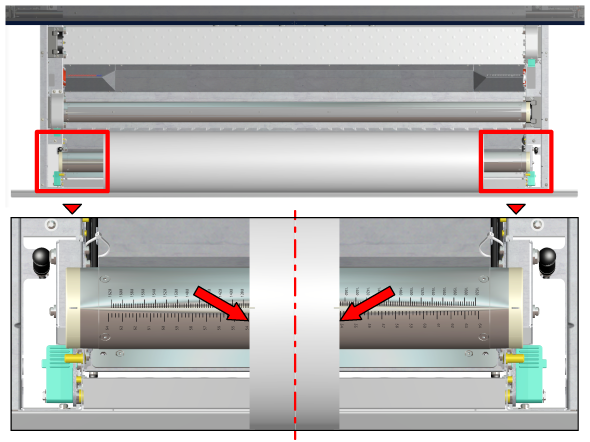

Accertarsi sempre che i supporti siano avvolti in modo uniforme sull'anima. Non caricare supporti se questi non sono avvolti in modo uniforme (effetto telescopio) in quanto potrebbero danneggiare la macchina.
IMPORTANTE
Non aprire il cassetto supporti quando la luce indicatrice è spenta, si potrebbe danneggiare la macchina.
Questa impostazione persiste sino all'assegnazione dei supporti. Quando l'opzione è attivata, il sistema alimenta i supporti alla posizione di uscita. Poi è possibile aprire la copertura superiore e guidare i supporti. Dopo aver chiuso la copertura superiore, i supporti vengono trasportati verso il gancio. Aprire la copertura superiore e guidare nuovamente i supporti. La stampa inizia dopo il completamento di queste azioni.
Per l'avvolgimento con una barra di tensione o con una barra di tensione bloccata si trascura il rifilo.
NOTA
Per la massima qualità di output, si consiglia di eseguire sempre una calibrazione dei supporti quando si carica un nuovo tipo supporti o una nuova larghezza dei supporti. Per ulteriori informazioni, vedere Taratura dei supporti.
