Je dôležité vyhodnocovať funkciu dýz, aby sa zistilo, či je tlačiareň pripravená na výrobu. Na vyhodnotenie výkonu tryskania dýz každej tlačovej hlavy sa musí vytlačiť kontrolný výtlačok.
Výtlačok na kontrolu dýz zobrazuje funkciu každej jednotlivej dýzy v každom farebnom kanáli. Tieto informácie sú rozhodujúce pre určenie postupu pri obnove dýz pomocou automatického systému údržby (AMS).

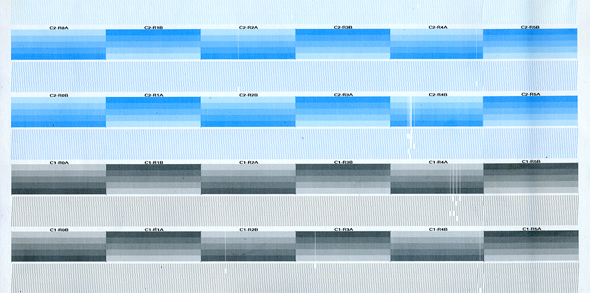

Časť výtlačku Kontrola trysky, ktorá ukazuje stav azurovej a čiernej tlačovej hlavyJeden farebný kanál sa skladá zo 6 radov samostatných tlačových hláv. Každá tlačová hlava je rozdelená na 2 tryskové balíky (A&B). Každý balík trysiek má celkovo 318 aktívnych trysiek. Preto je na kontrolnom výtlačku trysky 12 samostatne označených oblastí tryskania v každom farebnom kanáli.
Typickým postupom hodnotenia kontrolného výtlačku je podrobne preskúmať výkonnosť tryskania v každom balení.
POZNÁMKA
Tip: Zakrúžkujte výstupy dýz v každom balíku trysiek pomocou fixky, aby ste mohli lepšie vyhodnotiť celkový výkon.
Každý farebný kanál sa skladá z 3816 aktívnych trysiek. Tlačiareň bola navrhnutá tak, aby produkovala kvalitné výtlačky aj s viacerými vyradenými tryskami. Pri určovaní, kedy vykonať AMS na konkrétnom farebnom kanáli, vám pomôžu nasledujúce usmernenia.
Vykonajte automatickú údržbu na požadovanom farebnom kanáli, ak:
v jednej tlačovej hlave sú viac ako 2 nefunkčné dýzy
v jednej tlačovej hlave vedľa seba ležia 2 nefunkčné dýzy alebo viac
viac ako 4 výstupy z dýz v jednej farbe
