Sprawdzanie wydajności dysz

Wprowadzenie

Ważna jest ocena wydajności dyszy w celu ustalenia, czy drukarka jest gotowa do produkcji. Aby ocenić wydajność natryskiwania dysz dla każdej głowicy drukującej, koniecznej jest wydrukowanie wydruku kontrolnego.

Wydruk testu dysz pokazuje wydajność każdej pojedynczej dyszy każdego kanału koloru. Informacje te mają decydujące znaczenie dla określenia sposobu postępowania przy odzyskiwaniu dysz za pomocą automatycznego systemu konserwacji (AMS).

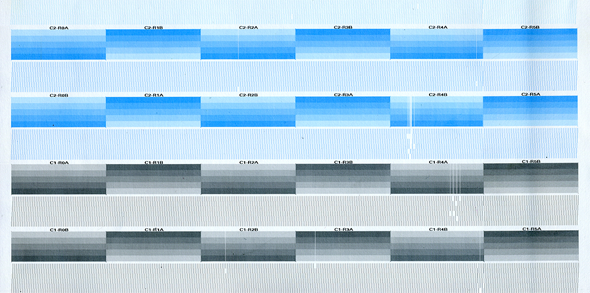

Fragment wydruku Nozzle Check, który pokazuje stan głowic drukujących Cyan i Black

Pojedynczy kanał koloru składa się z 6 rzędów oddzielnych głowic drukujących. Każda głowica drukująca jest podzielona na 2 pakiety strumieniowe (A i B). Każdy pakiet zraszający ma łącznie 318 aktywnych dysz. Dlatego na wydruku kontrolnym dyszy znajduje się 12 oddzielnie oznaczonych obszarów strumienia w każdym z kanałów kolorów.

Procedura

  1. Umieść kawałek czystego nośnika na stole próżniowym.
  2. W interfejsie użytkownika wybierz ikonę wydruku Nozzle Check (Kontrola dysz). Wprowadź odpowiednie ustawienia drukowania (przesunięcia, grubość nośnika, moc lampy itp.).
  3. Drukowanie i ocena wydruk testu dysz.

    Typową procedurą oceny wydruku testu dysz jest dokładne zbadanie wydajności natryskiwania w każdym pakiecie do natryskiwania.

    UWAGA

    Wskazówka: Zakreśl markerem miejsca wylotu dysz w każdym pakiecie, aby lepiej ocenić ogólną wydajność.

    Każdy kanał koloru składa się z 3816 aktywnych dysz. Drukarka została zaprojektowana tak, aby tworzyć wydruki dobrej jakości nawet w przypadku kilku wylotów dysz. W celu określenia, kiedy należy wykonać AMS na określonym kanale koloru, podano następujące wskazówki.

    Wykonaj automatyczną konserwację w wymaganym kanale koloru, jeśli:

    • więcej niż 2 wyloty dysz istnieją w jednej głowicy drukującej

    • w jednej głowicy drukującej istnieją co najmniej 2 sąsiadujące wyloty dysz

    • więcej niż 4 wyloty dysz w jednym kolorze
