Det er viktig at dyseytelsen evalueres for å bestemme om skriveren er klar for produksjon. For å evaluere dysesprutytelsen på hvert skriverhode må dysekontrollutskriften skrives ut.
Dysekontrollutskriften viser ytelsen på hver enkelt dyse i hver fargekanal. Denne informasjonen er kritisk for å bestemme hvordan man skal gå frem ved gjenvinning av dyser med det automatiske vedlikeholdssystemet (AMS).

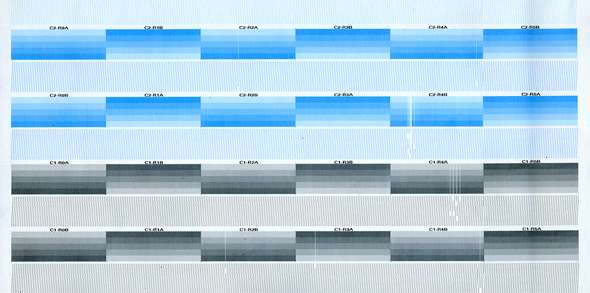

En del av dysekontrolltrykket som viser tilstanden til cyan og svart skrivehoderEn enkelt fargekanal består av 6 rader med separate skriverhoder. Hvert skrivehode er inndelt i 2 strålepakker (A&B). Hver strålepakke har totalt 318 aktive dyser. Dette er grunnen til at det i dysekontrolltrykket er 12 separat merkede stråleområder i hver fargekanal.
Den typiske prosedyren for å evaluere dysekontrollutskriften er å nøye undersøke sprutytelsen i hver sprutpakke.
MERK
Tips: Sirkel dyse ut i hver jetpakke med en markør for å bedre evaluere total ytelse.
Hver fargekanal består av 3816 aktive dyser. Skriveren er utformet for å produsere utskrifter av god kvalitet selv med en rekke dyseutganger. Følgende retningslinjer er gitt for å avgjøre når en AMS skal utføres på en bestemt fargekanal.
Utfør automatisk vedlikehold på den nødvendige fargekanalen hvis:
mer enn 2 dyser har falt ut i et enkelt skriverhode
2 eller flere tilgrensende dyser har falt ut i et enkelt skriverhode
mer enn 4 dyseutganger eksisterer i en enkelt farge
