Selleks, et määrata, kas printer on tootmiseks valmis, on oluline hinnata düüside toimivust. Iga prindipea düüsi pihustusvõime hindamiseks tuleb printida Düüside kontroll-väljatrükk.
Düüside kontroll-väljatrükk näitab iga üksiku düüsi toimivust igas värvikanalis. See teave on oluline, et määrata kindlaks, kuidas jätkata pihustite taastamist automaatse hooldussüsteemi (AMS) abil.

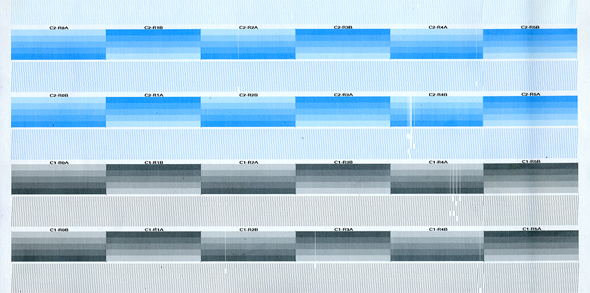

Düüsikontrolli väljatrükk, mis näitab tsüaani ja mustade trükipeade seisukordaÜks värvikanal koosneb 6 reast eraldi trükipeadest. Iga trükipea on jagatud 2 pihustuspaketiks (A&B). Igal pihustuspaketil on kokku 318 aktiivset pihustit. Seetõttu on düüside kontrolljäljendil 12 eraldi märgistatud pihustusala igas värvikanalis.
Tüüpiline düüside kontroll-väljatrüki hindamine tähendab iga pihustuspaketi pihustamisvõime üksikasjalikku uurimist.
NOTE
Näpunäide Ümbritsege markeriga iga pihustuspaketi düüside väljalangemised, et paremini hinnata üldist jõudlust.
Iga värvikanal koosneb 3816 aktiivsest düüsist. Printer on kavandatud nii, et see võimaldab toota kvaliteetseid väljatrükke ka mitme pihusti väljalangemise korral. Selleks, et aidata kindlaks teha, millal teha AMS konkreetsele värvikanalile, on esitatud järgmised suunised.
Tehke nõutava värvikanali automaatne hooldus, kui:
ühel prindipeal ei tööta enam kui 2 düüsi;
ühel prindipeal ei tööta 2 või enam kõrvuti asetsevat düüsi.
ühes värvitoonis on olemas rohkem kui 4 pihusti väljalaskepesa
