Det er vigtigt, at dysens ydelse evalueres, for at bestemme om printeren er klar til produktion. For at evaluere dysens sprøjteydelse på hvert printhoved, skal dysekontroludskriften udskrives.
Dysekontroludskriften viser ydelsen af hver enkel dyse i hver farvekanal. Disse oplysninger er afgørende for at kunne afgøre, hvordan man skal gå videre med at genvinde dyser med det automatiske vedligeholdelsessystem (AMS).

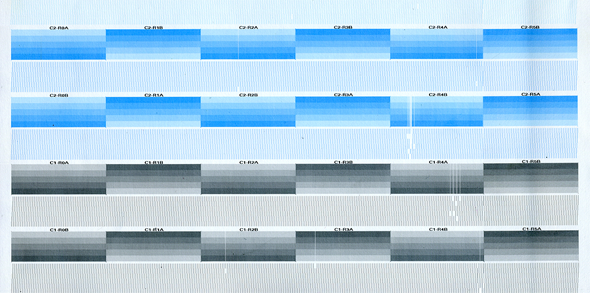

Et udsnit af udskriftet Nozzle Check, der viser tilstanden af de cyan og sorte printhovederEn enkelt farvekanal består af 6 rækker af separate printhoveder. Hvert printhoved er opdelt i 2 jetpakker (A&B). Hver jetpakke har i alt 318 aktive dyser. Derfor er der på dysekontroludskriften 12 separat mærkede sprøjteområder i hver farvekanal.
Den typiske procedure til evaluering af dysekontroludskriften er at undersøge sprøjteydelsen i hver sprøjtepakke.
BEMÆRK
Tip: Omkreds dyseudløsninger i hver sprøjtepakke med en markør for bedre at kunne vurdere den samlede ydelse.
Hver farvekanal består af 3816 aktive dyser. Printeren er designet til at producere udskrifter af god kvalitet, selv med et antal udtrukne dyser. For at hjælpe med at afgøre, hvornår der skal foretages en AMS på en specifik farvekanal, er der følgende retningslinjer.
Udfør automatisk vedligeholdelse på den ønskede farvekanal, hvis:
der findes mere end 2 dyseudgange i et enkelt printhoved
der findes mere end 2 tilstødende dyseudgange i et enkelt printhoved
der findes mere end 4 dyseudgange i en enkelt farve
